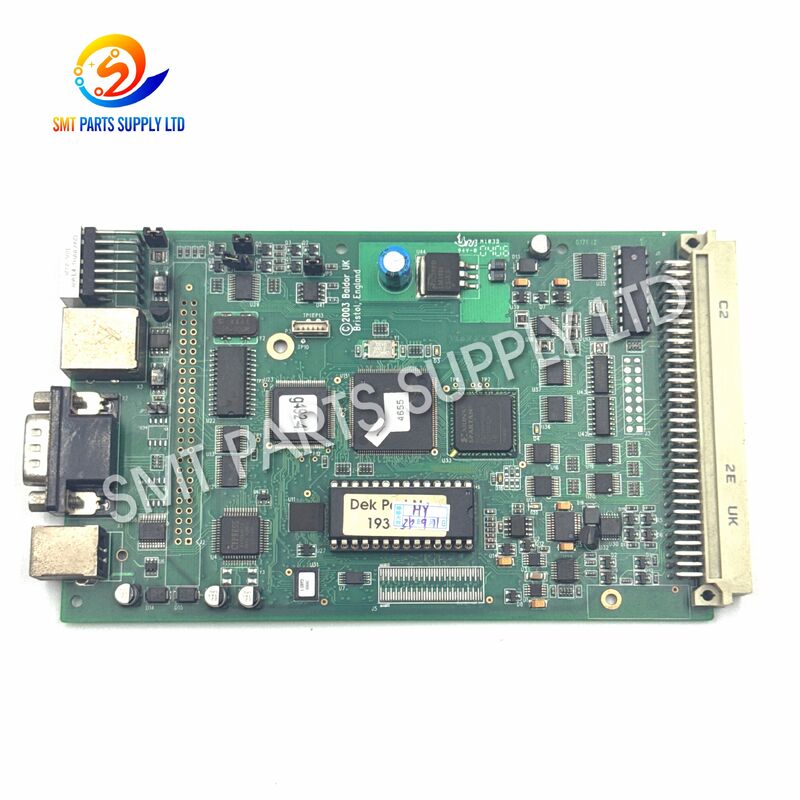

Baldor EB0462A01 REV G 193409 Contrôleur NextMove ES pour imprimante DEK

Baldor EB0462A01 REV G 193409 Contrôleur NextMove ES pour imprimante DEK

Le Baldor EB0462A01 REV G, numéro de pièce DEK 193409, est une carte contrôleur de mouvement multi-axes NextMove ES conçue pour les systèmes de contrôle d'imprimante à pochoir DEK compatibles. Le contrôleur assure une gestion coordonnée des mouvements pour les axes servo et pas à pas, permettant au système de contrôle de l'imprimante d'exécuter un positionnement précis, des mouvements synchronisés et des séquences de machine automatisées.

L'architecture sous-jacente NextMove ES NES002-501 prend en charge six axes de mouvement, dont deux axes servo et quatre axes pas à pas. Il offre également des capacités de communication USB et série pour la configuration, les diagnostics et la communication avec l'environnement de contrôle de la machine.

Dans l'équipement DEK, le numéro de pièce 193409 est identifié comme un PCB de contrôleur NextMove ES. Cela est particulièrement pertinent lors de la réparation ou de la restauration d’équipements d’impression DEK utilisant cette architecture de contrôleur.

Pour les applications de remplacement, les clients doivent confirmer le numéro de pièce DEK, l'identification de la carte Baldor, la révision du matériel, les connecteurs et la configuration du système existant avant l'installation.

Cause

Une imprimante de pochoirs DEK dépend d’un contrôle de mouvement coordonné pour positionner avec précision les ensembles mécaniques pendant le processus d’impression. Lorsque le contrôleur de mouvement développe un défaut, plusieurs problèmes de machine peuvent apparaître.

Les cartes de contrôleur électroniques fonctionnent en permanence à l'intérieur des équipements industriels et peuvent subir des contraintes à long terme dues à la température de fonctionnement, aux vibrations, aux perturbations électriques, à l'oxydation des connecteurs ou au vieillissement des composants.

Avant de remplacer le contrôleur, les techniciens doivent également inspecter l'alimentation électrique de la machine, la carte d'interface, les câbles, les connecteurs, les servomoteurs, les entraînements pas à pas, les moteurs, les encodeurs, les capteurs et la configuration logicielle.

Solution

Le remplacement d'un contrôleur DEK 193409 défectueux par la carte NextMove ES correspondante peut aider à restaurer l'architecture de contrôle de mouvement d'origine de l'imprimante.

La plateforme Baldor NextMove ES est conçue pour coordonner plusieurs axes de mouvement à partir d'un seul contrôleur. Il traite les commandes de la machine, génère des signaux de mouvement d'asservissement ou de moteur pas à pas, reçoit des informations en retour et communique avec d'autres parties du système de contrôle de la machine.

Pour un remplacement fiable, vérifiez les informations suivantes avant de commander :

Une carte contrôleur ne doit pas être sélectionnée uniquement en fonction de son apparence physique. Les machines utilisant des configurations de circuits imprimés similaires peuvent avoir des exigences de micrologiciel, de révisions, d'interfaces ou de configuration différentes.

Fournir des photographies claires de l’étiquette originale de la carte et des informations sur la machine peut améliorer considérablement la précision du remplacement.

Caractéristiques

Référence aux informations électriques de NextMove ES

Pour la plateforme NES002-501, l'architecture du contrôleur utilise les exigences d'alimentation de référence suivantes :

Ces valeurs décrivent la plate-forme du contrôleur NextMove ES et ne doivent pas être traitées comme des instructions permettant de contourner le câblage de la machine DEK ou l'architecture d'alimentation d'origine.

Installez toujours la carte via le système électrique DEK d'origine et la disposition des connecteurs.

Architecture du contrôleur

Le contrôleur NextMove ES assure une coordination centralisée entre plusieurs fonctions de mouvement de la machine.

La carte joue donc un rôle fondamentalement différent d'une simple alimentation, d'une carte relais ou d'un pilote de moteur isolé.

Application

Le contrôleur Baldor EB0462A01 REV G 193409 NextMove ES est utilisé dans les équipements d'impression au pochoir DEK compatibles nécessitant cette architecture de contrôleur.

Les applications typiques incluent :

La documentation de rechange de la série DEK Horizon inclut le numéro de pièce 193409 en tant que PCB de contrôleur NextMove ES. Cependant, la configuration de la machine peut varier en fonction du modèle, de l'année de production, de la version du matériel et des modifications précédentes de l'équipement.

Pour cette raison, la compatibilité doit être confirmée en utilisant le numéro de pièce d'origine de la machine plutôt que uniquement le nom de la famille de l'imprimante.

Comment ça marche

La carte NextMove ES fonctionne comme un contrôleur de mouvement central.

Lorsque l'imprimante DEK exécute une opération mécanique, le système de contrôle de la machine envoie des instructions au contrôleur de mouvement. Le contrôleur traite les informations requises sur la position, la vitesse, la direction et la séquence et génère les commandes appropriées pour le système de mouvement connecté.

Une séquence de fonctionnement simplifiée est la suivante :

1. Commande des machines

Le système de contrôle de l'imprimante demande un mouvement spécifique.

2. Calcul de mouvement

Le contrôleur calcule la commande d'axe requise en fonction du programme machine.

3. Sortie de l'axe

Les signaux de mouvement sont transmis au système de commande servo ou pas à pas approprié.

4. Mouvement mécanique

Le moteur et l'ensemble mécanique associés se déplacent selon la commande demandée.

5. Commentaires et statut

Les informations sur la position, le capteur, l'encodeur et l'état de la machine sont renvoyées au contrôleur, le cas échéant.

6. Coordination de la séquence

Le contrôleur coordonne les mouvements ultérieurs avec le processus d'impression global.

Cette architecture multi-axes permet à plusieurs fonctions mécaniques de fonctionner dans la séquence machine programmée.

Pourquoi la bonne révision est importante

Les tableaux de commande industriels peuvent rester en service pendant de nombreuses années, et les tableaux d’apparence similaire ne sont pas toujours identiques sur le plan électrique ou fonctionnel.

Les identifiants suivants doivent donc être soigneusement vérifiés :

EB0462A01
Identifie l'ensemble de cartes Baldor ou la référence matérielle associée au produit.

RÉV G
Identifie la révision matérielle affichée sur la carte applicable.

193409
Identifie la référence de pièce de rechange DEK pour le contrôleur NextMove ES.

SuivantMove ES
Identifie la famille de produits de contrôleurs de mouvement Baldor.

NES002-501
Identifie la configuration de référence du contrôleur NextMove ES associée à la communication USB et RS232.

Faire correspondre ces références réduit le risque de commander un contrôleur incorrect.

Considérations de remplacement

Le remplacement de la carte contrôleur doit être effectué avec soin car le PCB fait partie du système de contrôle de mouvement de l'imprimante.

Avant de retirer le contrôleur existant :

Après l'installation, la machine peut nécessiter des vérifications du système, une vérification des axes, une prise d'origine, un étalonnage ou une configuration du contrôleur conformément à la procédure de service DEK.

Comment choisir

La sélection du bon contrôleur nécessite plus que la simple recherche du nom du produit.

1. Vérifiez le numéro de pièce DEK

La référence la plus importante pour ce produit est :

193409

Si le numéro de pièce de rechange DEK d'origine est différent, vérifiez l'interchangeabilité avant l'achat.

2. Vérifiez l'identification Baldor

Comparez le PCB d'origine avec :

EB0462A01

L'étiquette du PCB et la disposition des composants doivent être vérifiées par rapport au remplacement.

3. Vérifiez la révision

Si le contrôleur d'origine est marqué :

RÉV G

informer le fournisseur que la correspondance REV G est préférée ou requise.

4. Vérifiez la famille de contrôleurs

Confirmez que le système de contrôle d'origine utilise :

SuivantMove ES

Ne confondez pas NextMove ES avec les autres générations de contrôleurs Baldor NextMove.

5. Vérifiez le modèle de référence

Lorsque cela est visible ou documenté, confirmez :

NES002-501

6. Vérifiez les informations sur l'imprimante

Fournissez le modèle de l’imprimante DEK et les informations de série chaque fois que disponibles.

7. Envoyer une photo du tableau

Pour les équipements industriels plus anciens, une photographie claire de la carte existante est l’une des méthodes les plus efficaces pour confirmer le remplacement.

Les photographies recommandées incluent :

• Vue frontale complète du PCB
• Étiquette du produit Baldor
• Étiquette de numéro de pièce DEK
• Marquage de révision
• Zone de connecteur
• Plaque signalétique de la machine

Liste de contrôle de sélection

FAQ

T1. À quoi sert Baldor EB0462A01 REV G 193409 ?

Baldor EB0462A01 REV G avec numéro de pièce DEK 193409 est un PCB de contrôleur de mouvement multi-axes NextMove ES utilisé dans les systèmes de contrôle d'imprimante de pochoir DEK compatibles. Il coordonne les mouvements des servos et des moteurs pas à pas et s'interface avec l'architecture de contrôle de la machine.

Q2. Le DEK 193409 est-il identique à un contrôleur NextMove ES ?

Oui. La documentation des pièces de rechange DEK identifie le 193409 comme étant un contrôleur PCB Next Move ES. Le contrôleur est associé à la plateforme de contrôle de mouvement Baldor NextMove ES.

Q3. Quel est le modèle Baldor de référence pour ce contrôleur ?

La configuration de référence NextMove ES pertinente est NES002-501. Cette architecture de contrôleur prend en charge six axes, dont deux axes servo et quatre axes pas à pas, avec communication USB et RS232.

Q4. Ce contrôleur peut-il être installé dans chaque imprimante DEK ?

Non. La compatibilité dépend de la configuration de l'imprimante DEK, du numéro de pièce d'origine, de la révision du contrôleur, du matériel d'interface, du câblage et de la configuration du logiciel. Confirmez que la machine d'origine utilise DEK 193409 ou un remplacement officiellement compatible avant de commander.

Q5. Quelles informations dois-je fournir avant de demander un devis ?

Veuillez fournir le numéro de pièce DEK 193409, le numéro Baldor EB0462A01, la révision de la carte, le modèle d'imprimante DEK, la quantité requise et des photographies claires du contrôleur d'origine. Ces informations permettent de confirmer la compatibilité avant l'expédition.
