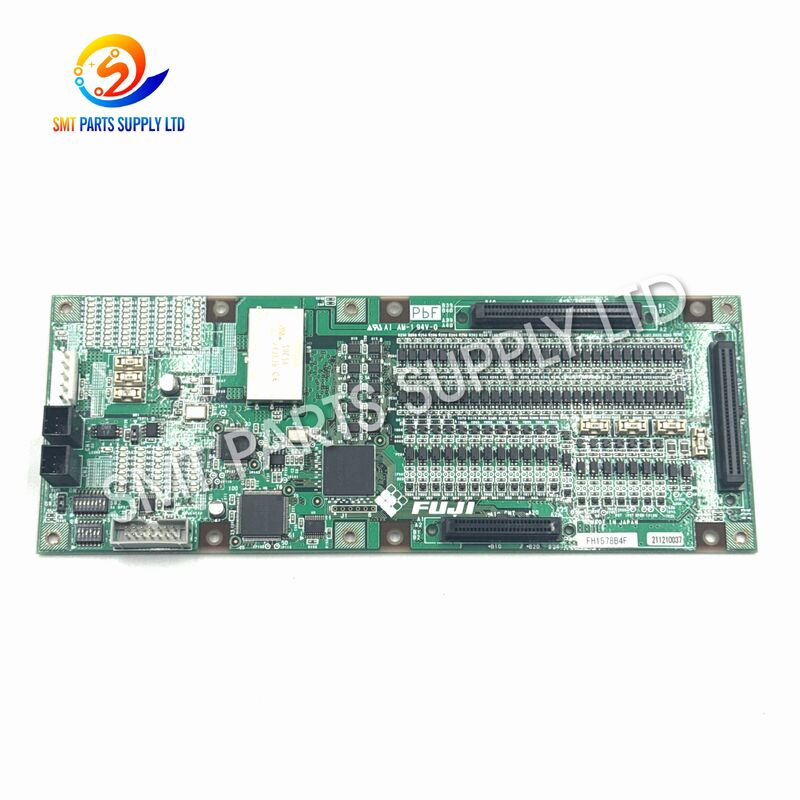

Carte IO à distance FUJI 2AGTBC001300 FH1578B4F pour NXT III M6

LeCarte d'E/S à distance FUJI 2AGTBC001300 FH1578B4Fest un composant de commande électronique conçu pourÉquipement de transfert SMT FUJI NXT III M6. Il fonctionne dans le cadre du système de contrôle d'entrée et de sortie distribué de la machine, prenant en charge la communication des signaux entre l'architecture de contrôle principale et les capteurs, actionneurs, commutateurs, dispositifs pneumatiques et modules fonctionnels associés.

Dans la production SMT moderne, une communication E/S stable est essentielle car plusieurs fonctions de la machine doivent fonctionner dans un ordre précis. Une carte d'E/S instable ou endommagée peut entraîner des alarmes de communication, des signaux de périphérique manquants, un état anormal de la machine ou des interruptions de production inattendues.

Pour l'achat et la maintenance, les deux références d'identification doivent être soigneusement vérifiées :Numéro de pièce FUJI 2AGTBC001300etmodèle de carte FH1578B4F. Faire correspondre les informations exactes de la carte avant l'installation peut aider à réduire les erreurs de remplacement et d'achat incorrectes.

Ce produit convient aux usines SMT, aux fabricants d'électronique, aux services de maintenance, aux sociétés de services d'équipement et aux distributeurs de pièces de rechange exploitant les lignes de production FUJI NXT III.

Cause

Pourquoi une carte d'E/S distantes doit-elle être remplacée ?

Les cartes de contrôle électroniques fonctionnent en continu dans les environnements de production SMT. Les longues heures de fonctionnement, les contraintes électriques, la contamination, l'usure des connecteurs ou le vieillissement des composants peuvent éventuellement affecter la stabilité des communications.

Les situations courantes qui peuvent amener les techniciens à inspecter la carte d'E/S distantes incluent :

Une alarme machine ne signifie pas toujours que la carte elle-même est en panne. Les techniciens doivent également inspecter les câbles, les connecteurs, les capteurs, les actionneurs et les conditions d'alimentation avant de remplacer la carte.

Solution

Lorsque le NXT III M6 présente un défaut lié aux E/S distantes, un processus d'inspection structuré permet d'identifier le problème plus efficacement.

Processus de dépannage recommandé

Étape 1 : Vérifiez les informations sur l'alarme

Enregistrez le code d'alarme de la machine, le module concerné et l'état de fonctionnement lorsque le défaut se produit.

Étape 2 : Inspecter les connecteurs et les câbles

Vérifiez :

• Connexions lâches
• Câbles endommagés
• Contacts pliés
• Contamination
• Mauvais contact aux bornes
• Installation incorrecte

Étape 3 : Vérifiez les composants périphériques

Les capteurs, vannes, interrupteurs, cylindres et autres dispositifs contrôlés doivent être testés avant de déterminer que la carte est défectueuse.

Étape 4 : Confirmez la carte existante

Vérifiez les informations d'identification :

• Numéro de pièce FUJI : 2AGTBC001300
• Modèle de carte : FH1578B4F
• Série de machines : NXT III
• Application : NXT III M6

Étape 5 : Remplacer la carte défectueuse confirmée

Lorsque le dépannage confirme que la carte est défectueuse, utilisez un remplacement correspondant au numéro de pièce requis et aux spécifications de la carte.

Étape 6 : Effectuer des tests de machine

Après l'installation, effectuez l'initialisation appropriée, l'inspection des E/S, la confirmation de l'alarme et le test de production conformément à la procédure de maintenance de la machine.

Caractéristiques

Remarque importante sur la compatibilité

La révision de la carte, la configuration des connecteurs, la configuration de la machine et les autres marques d'identification doivent être comparées à la carte d'origine installée avant de commander. Les tableaux de commande d’apparence similaire ne doivent pas automatiquement être considérés comme interchangeables.

Informations d'identification

Fournir les deux2AGTBC001300etFH1578B4Flors de la demande d'un devis peut rendre l'identification du produit plus rapide et plus précise.

Comparaison des modèles associés

Bien que les deux cartes puissent être associées au système de contrôle NXT III M6, elles ont des références et des modèles de cartes différents. Ils ne doivent pas être considérés comme des remplacements directs les uns des autres sans confirmation spécifique à la machine.

Application

La carte d'E/S à distance FUJI 2AGTBC001300 FH1578B4F convient à une variété d'environnements de production et de maintenance CMS.

Lignes de production CMS

Utilisé dans les équipements de placement FUJI NXT III M6 où une communication de contrôle fiable est requise pour une production continue.

Fabrication d'électronique

Convient aux usines produisant :

• Electronique grand public
• Electronique automobile
• Produits de contrôle industriel
• Matériel de communication
• Assemblages électroniques médicaux
• Electronique de puissance
• Assemblages de circuits imprimés

Départements de maintenance

La carte peut être conservée comme pièce de rechange essentielle pour le dépannage et le remplacement d'urgence.

Entreprises de services d’équipement

Les ingénieurs de service prenant en charge les équipements FUJI NXT peuvent utiliser l'identification exacte du numéro de pièce pour améliorer l'efficacité des réparations.

Distribution de pièces de rechange

La combinaison du numéro de pièce FUJI et du modèle de carte FH permet une identification pratique pour l'approvisionnement international en pièces de rechange CMS.

Utilisateurs typiques

Comment ça marche

La carte E/S distante fait partie de la voie de communication entre le système de contrôle de la machine et les périphériques d'entrée et de sortie distribués.

Un processus opérationnel simplifié est le suivant :

Capteur ou périphérique → Carte IO distante → Contrôleur de machine → Logique de contrôle → Carte IO distante → Périphérique de sortie

Communication d'entrée

Les capteurs et les commutateurs fournissent des informations d'état telles que :

• Emplacement de l'appareil
• Détection de présence
• État mécanique
• Position du cylindre
• Préparation des modules
• État de sécurité

La carte E/S distante transfère ces signaux d'entrée dans le système de contrôle de la machine.

Traitement de contrôle

Le contrôleur central évalue le signal entrant selon la séquence de fonctionnement programmée.

Communication de sortie

Après avoir traité l'état d'entrée, la machine envoie des commandes aux périphériques de sortie associés.

Selon la configuration de la machine, ceux-ci peuvent inclure :

• Vannes pneumatiques
• Relais
• Actionneurs
• Indicateurs
• Modules de contrôle
• Autres appareils de la machine

Une communication stable est donc importante pour un fonctionnement coordonné de la machine.

Pourquoi une communication E/S fiable est importante

L'équipement de placement SMT fonctionne grâce à un timing précis et à un retour continu de l'appareil.

Une séquence de contrôle typique peut inclure :

1. Un mécanisme atteint la position souhaitée.
2. Un capteur confirme la position.
3. Le système d'E/S envoie le signal d'état.
4. Le contrôleur vérifie l'état de fonctionnement.
5. La commande suivante est générée.
6. Un périphérique de sortie effectue l'action requise.
7. La production continue.

Si un signal requis devient instable ou indisponible, la machine peut interrompre sa séquence de fonctionnement.

Pour cette raison, une carte d'E/S distantes fonctionnant correctement est un élément important du maintien des performances stables de l'équipement.

Comment choisir

La sélection d'une carte de contrôle SMT nécessite une identification minutieuse. Ne choisissez pas uniquement en fonction de votre apparence.

1. Vérifiez le numéro de pièce

Confirmer:

2AGTBC001300

Le numéro de pièce FUJI exact doit être la première référence de sélection.

2. Vérifiez le modèle de carte

Confirmer:

FH1578B4F

Le modèle FH fournit une référence d'identification supplémentaire.

3. Confirmez la machine

Vérifiez que l'application existante correspond à :

FUJI NXT III M6

4. Comparez la carte d'origine

Vérifiez le composant d'origine pour :

5. Fournissez une photo du produit

Si vous n'êtes pas sûr de la compatibilité, envoyez une photo claire montrant :

• PCB complet
• Étiquette du numéro de pièce
• Marquage modèle FH
• Zone de connecteur
• Marquages ​​​​des panneaux existants

6. Confirmer la quantité requise

Pour les usines exploitant plusieurs machines NXT III, la conservation d'une carte de contrôle critique supplémentaire en stock peut réduire le temps d'attente en cas de panne inattendue.

Entretien et stockage

Les tableaux de commande électroniques doivent être manipulés avec précaution.

Protection ESD

Utilisez une protection appropriée contre les décharges électrostatiques pendant la manipulation et l’installation.

Environnement propre

Gardez le tableau éloigné de :

• Humidité
• Poussière conductrice
• Contamination par l'huile
• Vapeurs chimiques
• Chaleur excessive

Protection des connecteurs

Évitez les chocs ou les pressions sur les connecteurs de la carte pendant le transport et le stockage.

Emballage de protection

Les cartes électroniques doivent être emballées individuellement en utilisant des matériaux de protection appropriés pour réduire le risque d'électricité statique et de dommages physiques.

Liste de contrôle d'achat

Fournir des informations d’achat complètes permet de réduire les erreurs d’identification et de raccourcir le délai de soumission.

3. FAQ et contactez-nous

FAQ

Q1 : Pour quelle machine la carte d'E/S à distance FUJI 2AGTBC001300 FH1578B4F est-elle utilisée ?

La carte est conçue pour les équipements FUJI NXT III et est répertoriée pour les applications NXT III M6. Comparez toujours le numéro de pièce d'origine, le modèle de carte et la configuration de la machine avant de commander.

Q2 : Quelle est la fonction de la carte E/S distante FH1578B4F ?

Il prend en charge la communication des signaux d'entrée et de sortie à distance entre le système de contrôle de la machine et les capteurs, actionneurs, commutateurs et dispositifs fonctionnels associés utilisés dans l'équipement de placement SMT.

Q3 : Comment puis-je confirmer que j'ai besoin du 2AGTBC001300 ?

Vérifiez l'étiquette d'origine de la carte et confirmez le numéro de pièce FUJI 2AGTBC001300, le modèle FH1578B4F, le modèle de machine, la disposition des connecteurs et les autres marquages ​​visibles avant de demander un remplacement.

Q4 : 2AGTBC000500 FH1622A0F peut-il remplacer directement cette carte ?

Ne supposez pas une interchangeabilité directe. Les deux produits utilisent des références et des modèles de cartes différents. La compatibilité doit être vérifiée en fonction de la configuration exacte du NXT III M6 et de la carte installée d'origine.

Q5 : Quelles informations sont requises pour un devis rapide ?

Veuillez fournir le numéro de pièce 2AGTBC001300, le modèle FH1578B4F, la quantité requise, le modèle de machine, le pays de destination et une photo claire de la carte d'origine pour une identification précise.

Contactez-nous

Besoin duCarte IO à distance FUJI 2AGTBC001300 FH1578B4F pour NXT III M6?

Envoyez-nous votrenuméro de pièce, modèle de carte, quantité requise, modèle de machine et photo du produitpour une vérification et un devis rapides de compatibilité.

Nous répondons aux demandes des usines SMT, des fabricants de produits électroniques, des services de maintenance, des sociétés de services d'équipement et des distributeurs de pièces de rechange.

Envoyez votre demande dès aujourd’hui pour connaître le prix, la disponibilité des stocks, les options de conditions et les informations de livraison.
