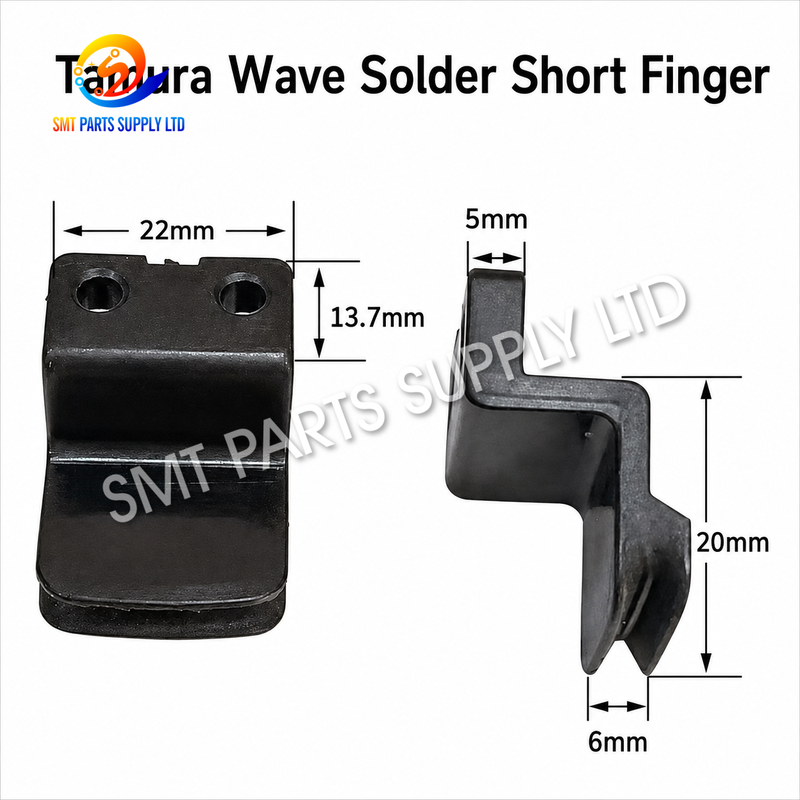

Finisseur à résine courte pour la machine de soudure à ondes Tamura

LeTAMURA Légateur à ondes de résine courteest un composant de remplacement mécanique utilisé dans les systèmes de convoyeurs compatibles de la machine de soudure à ondes Tamura. Installé le long de la chaîne de transport de PCB ou du convoyeur-rail,Ce doigt de résine de type court entre en contact avec le bord de la carte de circuit imprimé et aide à maintenir le positionnement stable de la carte tout au long du processus de soudure à ondes.

La stabilité du convoyeur de PCB est importante lors de l'application du flux, du préchauffage, du contact des ondes de soudure, du refroidissement et du déchargement.Plusieurs doigts de convoyeur travaillent ensemble pour maintenir et guider le PCB tout en permettant à la face inférieure de la carte de rester accessible au processus de soudure.

LeUn doigt de résine courteest particulièrement adapté au remplacement de doigts de convoyeur endommagés, usés, fissurés, déformés, contaminés ou manquants.Le fait de maintenir tous les doigts du convoyeur à la même position permet de réduire les secousses de la planche., support inégal, résistance au transport et déplacement accidentel de PCB.

Pour les usines d'électronique utilisant des équipements de soudure à ondes Tamura, ce composant est une pièce de rechange pratique pour la réparation des convoyeurs et la maintenance préventive.

Informations clés sur le produit

Pourquoi les doigts courts en résine doivent être remplacés

Un convoyeur à soude à ondes fonctionne à plusieurs reprises tout au long de la production quotidienne de PCB.

Chaque doigt du convoyeur entre directement en contact avec les bords des circuits imprimés qui traversent la machine.charges mécaniques répétées, et la contamination de la production.

Ces conditions affectent progressivement la surface du doigt et l'état mécanique.

Les causes courantes de l'usure

Un seul doigt usé n'arrête pas immédiatement la production.

Toutefois, si plusieurs doigts ont des hauteurs ou des positions de contact différentes, le PCB peut devenir instable lorsqu'il passe à travers la machine de soudure.

Il est donc recommandé de procéder à une inspection régulière avant que des problèmes de convoyeur ne se transforment en interruptions de production.

Retour à la stabilité du support de convoyeur PCB

Remplacer les composants endommagés par les bonsTAMURA Pouce de convoyeur à résine courteaide à restaurer l'état mécanique du système de transport des PCB.

Le doigt fournit un point de contact de bord de PCB contrôlé et travaille avec les doigts voisins pour maintenir la stabilité de la carte.

Avantages de remplacement

• Aide à maintenir un transport stable des PCB.
• Prend en charge le positionnement constant des bords des PCB.
• Réduit les mouvements causés par les doigts usés.
• Aide à prévenir le soutien inégale de la planche.
• Prend en charge le mouvement en douceur à travers la zone de soudure.
• Convient pour l'entretien de routine de la soudure à ondes.
• Permet de remplacer les doigts endommagés.
• Aide à réduire les temps d'arrêt de production liés au convoyeur.

Pour les usines qui exploitent des lignes de soudure à ondes continues, garder les doigts de rechange en stock peut rendre l'entretien plus rapide et plus prévisible.

Les spécifications

Application du projet

LeTAMURA - doigt en résine courteest destiné au transport de PCB dans des ensembles de convoyeurs de soudure à ondes Tamura compatibles.

La soudure par ondes est largement utilisée pour l'assemblage de composants à trous et les PCB de technologie mixte où les cartes doivent se déplacer en continu à travers plusieurs sections de processus contrôlées.

Applications typiques

Industries typiques

• électronique automobile.
• électronique de commande industrielle.
• électronique grand public.
• Fabrication d'aliments électriques.
• Des équipements de communication.
• Appareils électroniques ménagers.
• Produits à LED et à éclairage.
• Fabrication par contrat EMS.
• Montage d'équipements électroniques.

Le doigt doit être sélectionné en fonction de la configuration réelle du convoyeur et non seulement de l'apparence extérieure de la machine de soudure à ondes.

Comment fonctionne- t- il?

Le système de convoyeur transporte les PCB à travers la machine de soudage à ondes à une vitesse et à une position contrôlées.

LeDent de convoyeur à résine courtefonctionne comme l'un des points de support physique le long du bord du PCB.

1. Chargement de PCB

La carte de circuit imprimé entre dans le convoyeur de soudure à ondes à partir de l'équipement en amont ou de la section de chargement de la machine.

Des doigts de résine installés sur le contact du convoyeur et soutenant les bords du PCB.

2. Le positionnement des PCB

Plusieurs doigts de convoyeur travaillent ensemble pour maintenir une position constante de la planche.

L'alignement correct des doigts aide à réduire les mouvements inutiles de PCB.

3. Application du flux

Le PCB traverse la section de flux.

Les doigts soutiennent les bords tout en gardant la face inférieure du PCB disponible pour le processus.

4Préchauffage

Le convoyeur transporte le PCB à travers la zone de préchauffage.

Un support constant de la planche aide à maintenir un mouvement en douceur à travers cette section thermique.

5- Le soudage par ondes.

Le PCB passe sur l'onde de soudure.

Le placement stable du convoyeur est important car la planche doit traverser la zone de soudure sans tremblement excessif ni déplacement inattendu.

6Refroidissement et déchargement

Après la soudure, la planche continue à refroidir et à se diriger vers la section de déchargement.

Les doigts du convoyeur continuent de soutenir le PCB jusqu'à ce qu'il sorte de la machine.

Pourquoi le doigt court est important

Les machines à souder par ondes peuvent utiliser différentes géométries de doigts de convoyeur en fonction de leurs configurations de rails et de chaînes.

UneUn doigt de résine courteIl convient donc de le considérer comme un type de structure spécifique plutôt que de le considérer comme interchangeable avec des doigts plus longs.

Les différentes conceptions de doigts peuvent varier en:

• Longueur totale.
• Position de contact avec les PCB.
• Structure de montage.
• Le profil des doigts.
• Orientation de l'installation
• Connexion à la chaîne de convoyeur.
• Géométrie de la prise de bord.

Pour cette raison, il convient de toujours comparer le doigt de convoyeur existant avec le remplacement avant de commander.

L'utilisation du bon type de structure permet de maintenir une bonne ouverture du convoyeur et un support de PCB.

Problèmes causés par les doigts usés

Même si un doigt en résine est un petit composant mécanique, son état peut affecter directement le transport des PCB.

Des signes typiques

• Les PCB tremblent en se déplaçant à travers le convoyeur.
• Les bords de la planche ne sont pas soutenus uniformément.
• Changements de position des PCB pendant le transport.
• Un doigt est différent des doigts voisins.
• Des fissures visibles apparaissent sur le corps de résine.
• La surface des doigts est fortement contaminée.
• Le convoyeur produit un bruit mécanique inhabituel.
• Captures de PCB lors du chargement ou du déchargement.
• Le montage des doigts devient lâche.
• La hauteur de la planche devient incohérente.

Lorsque ces symptômes se manifestent, les techniciens doivent inspecter non seulement le doigt, mais aussi la chaîne de convoyeurs, l'alignement des rails et les composants voisins.

Les avantages de l'entretien des doigts en résine

Les doigts en résine fournissent un composant de contact PCB remplaçable dans le convoyeur de soudure à ondes.

Cela permet aux techniciens de remplacer des composants usés au lieu de changer le mécanisme de transport complet.

Caractéristiques de maintenance

La durée de vie réelle dépend des heures de fonctionnement de la machine, de la température, des conditions de flux, des caractéristiques du PCB, de la fréquence de nettoyage et de l'alignement du convoyeur.

Comment choisir le bon doigt en résine courte TAMURA

Étape 1 Confirmer la demande TAMURA

Vérifiez que le doigt du convoyeur est destiné à unemachine à souder à ondes Tamura.

Étape 2 Confirmer le type court

Assurez-vous que la partie existante utilise le mêmeconfiguration du doigt court.

Ne remplacez pas automatiquement un doigt long ou de forme différente par la version courte.

Étape 3 Confirmer le matériau de résine

Vérifiez que le remplacement requis est un:

Dent de convoyeur en résine

L'équipement de soudure à ondes peut utiliser différents matériaux pour les doigts en fonction de la conception du convoyeur.

Étape 4 Comparer la structure physique

Vérifiez si le doigt existant:

• La forme générale.
• La longueur du doigt.
• Profil de montage.
• Position de contact avec les PCB.
• Orientation de l'installation
• Connexion au convoyeur.

Étape 5 - Fournir des photos pour confirmer

Si aucun numéro de pièce n'est disponible, veuillez fournir des photos montrant:

• Le doigt complet existant.
• Vue avant.
• Vue latérale.
• Section de montage.
• Un doigt sur le convoyeur.
• Composants de convoyeur adjacents.

Un échantillon physique ou un dessin dimensionnel peut également être utile lorsqu'une identification exacte est requise.

Recommandations concernant l'installation

Avant de remplacer le doigt du convoyeur, arrêtez la machine conformément à la procédure de maintenance de l'équipement.

Assurez-vous que le convoyeur et les sections de processus chauffées sont en bon état avant l'entretien.

Inspection Liste de contrôle

Après le remplacement, comparez le nouveau doigt court en résine avec des doigts adjacents.

Le nouveau composant doit fonctionner librement sans entrer en contact avec des pièces mécaniques indépendantes.

Testez le transport des PCB avant de remettre la machine en production normale.

Recommandations en matière d'entretien préventif

L'entretien régulier permet de détecter la détérioration des doigts du convoyeur avant qu'elle n'affecte le transport à bord.

Les pratiques recommandées sont les suivantes:

• Vérifiez si les doigts ne sont pas fissurés ou trop usés.
• Nettoyer les résidus de flux accumulés.
• Comparer les positions adjacentes des doigts.
• Inspectez le mouvement de la chaîne de transport.
• Vérifiez l'alignement correct du rail.
• Vérifiez si les points de montage sont lâches.
• Observer le mouvement des PCB pendant la production.
• Remplacez rapidement les doigts endommagés.

Si un doigt est tombé en panne en raison d'un service prolongé, examinez les doigts voisins en même temps, car ils ont peut-être connu des conditions de fonctionnement similaires.

Dents à résine courte par rapport à d'autres doigts de convoyeur

Tous les doigts de convoyeur de soudure à ondes ne sont pas interchangeables.

Le matériel à lui seul ne suffit pas à déterminer la compatibilité.

LeProfil du doigt, structure de montage, géométrie des contacts des PCB et configuration du convoyeurToutes ces informations doivent être vérifiées avant d'acheter.

Pourquoi avoir des doigts courts en résine en réserve

Les convoyeurs à soude à ondes contiennent plusieurs doigts et des pièces individuelles peuvent être endommagées pendant la production ou l'entretien.

Il y a plusieurs avantages à disposer de doigts de rechange appropriés:

• Remplacement plus rapide en cas de dommage.
• Moins d'approvisionnement en urgence.
• Maintenance préventive plus facile.
• Réduction du risque d'arrêt prolongé de la machine.
• Maintenance pratique pendant les arrêts programmés.
• Meilleure préparation à la production de PCB en grande quantité.

Pour les usines exploitant plus d'une ligne de soudure à ondes, l'étiquetage séparé des différents types de doigts peut aider à prévenir une installation incorrecte.

Questions fréquentes

1À quoi sert le doigt en résine courte TAMURA?

Il est utilisé dans les systèmes de convoyeurs compatibles de la machine de soudage à ondes Tamura pour soutenir et guider les bords de PCB pendant que les cartes se déplacent à travers les processus de flux, de préchauffage, de soudage à ondes, de refroidissement et de déchargement.

2Ce doigt est en résine?

Oui, ce produit est spécifié commeDent de convoyeur à résine courteLes systèmes de soudure à ondes peuvent également utiliser du titane ou d'autres matériaux, de sorte que le matériau et le type de structure doivent être confirmés avant de commander.

3Un petit doigt de résine peut-il remplacer un doigt de convoyeur de Tamura?

Non. Différentes configurations de convoyeur Tamura peuvent utiliser différentes formes de doigts et structures de montage.échantillon, ou des informations dimensionnelles.

4. Quand le doigt du convoyeur doit-il être remplacé?

Remplacez le doigt lorsqu'il est fissuré, déformé, usé, lâche, fortement contaminé ou incapable de supporter le bord du PCB de manière constante.Vérifiez les doigts voisins et les composants du convoyeur en même temps.

5Quelles informations sont nécessaires pour un devis?

Veuillez fournir leInformations sur la machine Tamura, quantité de doigts à résine courte, quantité, photos de doigts existantes et dimensions ou échantillons, le cas échéantCela permet de confirmer le remplacement correct avant le devis.

Nous contacter

BesoinDents courts de convoyeur en résine pour les soudeuses à ondes Tamura?

Envoyez-nous votreinformations sur la machine, quantité requise, photos des doigts et dimensions, le cas échéantpour la confirmation du produit et le devis.

Nous fournissons des pièces de rechange pour les usines d'électronique, les équipes de maintenance et les projets de rénovation d'équipements.

Différents types de résine et de doigts de convoyeur peuvent être combinés dans une enquête d'achat.

Envoyez votre demande dès aujourd'hui pour connaître le prix, la disponibilité, les options de quantité et les informations d'expédition.
