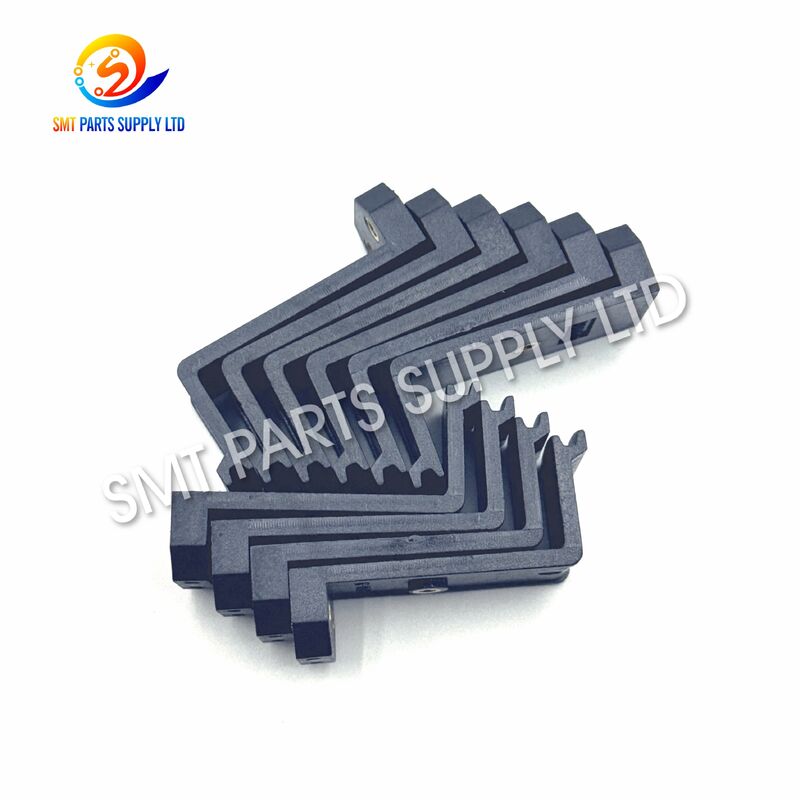

Doigt de convoyeur de carte de circuit imprimé pour soudure à la vague SMIC PF08-20 en résine

Les modèles Doigt de convoyeur de carte de circuit imprimé pour soudure à la vague SMIC PF08-20 en résine est une pièce de rechange mécanique pour convoyeur développée pour le transport de cartes de circuit imprimé dans les équipements de soudure à la vague compatibles. Monté sur la chaîne du convoyeur ou sur l'ensemble du rail de transport, le doigt entre en contact contrôlé avec le bord de la carte de circuit imprimé et aide à maintenir la carte correctement supportée pendant qu'elle traverse l'ensemble du processus de soudure.

Les machines de soudure à la vague dépendent d'un mouvement stable et continu des cartes de circuit imprimé. De l'application du flux et du préchauffage au contact de la vague de soudure et au refroidissement final, la carte doit rester solidement positionnée tout en se déplaçant à la vitesse requise du convoyeur. Le doigt PF08-20 fonctionne avec plusieurs doigts adjacents pour créer un système stable de maintien et de guidage des cartes de circuit imprimé.

Étant donné que les doigts de convoyeur sont exposés à des contacts répétés avec les cartes, à la chaleur, aux résidus de flux, aux vibrations et à de longs cycles de fonctionnement, ce sont des composants d'entretien normaux. Le remplacement des doigts PF08-20 endommagés, usés, fissurés, déformés ou contaminés permet de rétablir les performances fiables du convoyeur et de réduire le risque de problèmes de transport des cartes de circuit imprimé.

Informations clés sur le produit

Cause – Pourquoi les doigts de convoyeur PF08-20 s'usent

Un convoyeur de soudure à la vague fonctionne en continu pendant la production. Selon la charge de travail de l'usine, des milliers de cartes de circuit imprimé peuvent passer dans la machine lors de cycles de production répétés.

Chaque carte entre en contact avec plusieurs doigts de convoyeur. Cela crée une interaction mécanique continue entre le bord de la carte de circuit imprimé et la surface du doigt.

Dans le même temps, le convoyeur fonctionne à proximité des processus de fluxage, de préchauffage et de soudure.

Causes courantes de détérioration des doigts

Un doigt endommagé n'arrête pas toujours la machine immédiatement.

Cependant, lorsqu'un ou plusieurs doigts s'usent ou deviennent inégaux, la carte de circuit imprimé peut ne plus se déplacer dans le convoyeur dans la position prévue.

Cela peut créer des problèmes de production intermittents difficiles à identifier si les doigts du convoyeur ne sont pas inspectés.

Solution – Rétablir un support fiable du bord de la carte de circuit imprimé

Le remplacement des composants usés par le Doigt de convoyeur en résine SMIC PF08-20 correct permet de rétablir un support mécanique stable le long du convoyeur.

Le doigt agit comme une interface entre le mécanisme du convoyeur et le bord de la carte de circuit imprimé.

Lorsqu'ils sont correctement installés, plusieurs doigts PF08-20 travaillent ensemble pour maintenir la position de la carte et assurer un mouvement fluide à travers chaque section du processus.

Avantages d'un remplacement rapide

• Contribue à stabiliser le transport des cartes de circuit imprimé.
• Maintient un support constant du bord de la carte.
• Réduit les mouvements causés par l'usure des doigts de convoyeur.
• Aide à prévenir l'inclinaison des cartes de circuit imprimé pendant le transport.
• Assure un mouvement fluide à travers la vague de soudure.
• Réduit les risques associés aux pièces de convoyeur cassées.
• Simplifie la maintenance préventive.
• Aide à maintenir la continuité de la production.

Le remplacement d'un doigt de convoyeur endommagé est généralement plus efficace que de continuer la production jusqu'à ce que le doigt cause un problème de transport plus grave.

Pour cette raison, de nombreuses équipes de maintenance conservent des doigts de remplacement comme pièces de rechange de routine pour la soudure à la vague.

Spécifications

Application

Les modèles Doigt de convoyeur en résine SMIC PF08-20 est destiné aux applications de manipulation de cartes de circuit imprimé dans les systèmes de convoyeurs de machines de soudure à la vague compatibles.

La soudure à la vague reste largement utilisée pour les assemblages électroniques contenant des composants traversants et des conceptions mixtes CMS/traversants.

Le doigt de convoyeur est donc applicable à de nombreux environnements de fabrication électronique.

Industries typiques

• Électronique automobile.
• Systèmes de contrôle industriels.
• Fabrication d'alimentations.
• Électronique grand public.
• Électronique d'appareils ménagers.
• Équipement de communication.
• Produits d'éclairage LED.
• Électronique d'instrumentation.
• Fabrication sous contrat EMS.

Applications de maintenance typiques

Les doigts PF08-20 peuvent être inclus dans les programmes d'inspection de routine avec les chaînes, les pignons, les rails de convoyeur, les ensembles de guidage et les mécanismes de réglage de largeur.

Comment ça marche

Le convoyeur de cartes de circuit imprimé est responsable du déplacement d'une carte de circuit imprimé à travers la machine de soudure à la vague à une vitesse et une orientation contrôlées.

Les modèles Doigt en résine PF08-20 fournit l'un des points de contact physiques utilisés pour supporter la carte.

1. Chargement de la carte de circuit imprimé

La carte entre dans le convoyeur depuis l'équipement en amont ou une section de chargement.

Les doigts du convoyeur des deux côtés engagent les bords de la carte de circuit imprimé.

2. Positionnement de la carte

Les doigts supportent la carte de circuit imprimé dans la position requise du convoyeur.

Plusieurs doigts répartissent le support le long des bords de la carte de circuit imprimé et aident à prévenir les mouvements excessifs.

3. Application du flux

La carte se déplace dans la section de fluxage.

Étant donné que les doigts du convoyeur entrent en contact avec les bords de la carte de circuit imprimé, la zone de processus sous la carte de circuit imprimé reste accessible pour l'application du flux.

4. Préchauffage

La carte de circuit imprimé continue dans la section de préchauffage.

Un support de convoyeur stable est important pendant cette étape car la carte doit traverser la zone thermique de manière contrôlée.

5. Soudure à la vague

Le convoyeur transporte la carte de circuit imprimé au-dessus de la vague de soudure.

Une position correcte de la carte contribue à un mouvement constant dans cette zone de processus critique.

6. Refroidissement et déchargement

Après la soudure, la carte de circuit imprimé passe par la section finale de la machine et quitte le convoyeur.

Tout au long de ces étapes, les doigts PF08-20 correctement alignés aident à maintenir un mouvement contrôlé de la carte de circuit imprimé.

Problèmes causés par l'usure des doigts de convoyeur

Un doigt de convoyeur est relativement petit par rapport à la machine de soudure à la vague complète, mais il affecte directement le transport de la carte de circuit imprimé.

Si le doigt est endommagé ou mal positionné, le problème peut se manifester par un mouvement anormal de la carte.

Signes d'alerte typiques

• La carte de circuit imprimé tremble en se déplaçant.
• Le support de la carte est inégal.
• Le bord de la carte de circuit imprimé glisse de la position de transport normale.
• La position du doigt diffère de celle des doigts adjacents.
• Le convoyeur produit un bruit mécanique inhabituel.
• Des fissures visibles apparaissent sur le doigt.
• Une contamination excessive par le flux est présente.
• La carte de circuit imprimé se coince lors du chargement ou du déchargement.
• La hauteur de la carte devient incohérente.

Lorsque ces symptômes surviennent, les techniciens doivent inspecter les doigts PF08-20 ainsi que le système de chaîne et de rail du convoyeur.

La cause doit être identifiée avant la reprise de la production.

Avantages de la maintenance du doigt en résine PF08-20

L'utilisation de doigts de convoyeur remplaçables rend la maintenance plus pratique car les composants de contact endommagés peuvent être changés individuellement.

Caractéristiques de maintenance

La durée de vie dépend des conditions réelles de la machine et ne doit pas être estimée uniquement par le temps calendaire.

Le volume de production, l'état du bord de la carte de circuit imprimé, le type de flux, la fréquence de nettoyage, l'alignement du convoyeur, la température et les pratiques de maintenance peuvent tous influencer l'usure.

PF08-20 comparé à d'autres modèles de doigts

Différents doigts de convoyeur de soudure à la vague peuvent sembler similaires mais ne doivent pas être automatiquement considérés comme interchangeables.

Les modèles PF08-20, PF08-06 et PFW-20L doivent être identifiés individuellement.

La méthode d'achat la plus sûre consiste à faire correspondre le modèle exact déjà installé sur la machine.

Si le modèle d'origine ne peut pas être confirmé, des photos ou des échantillons physiques doivent être comparés avant le remplacement.

Comment choisir le bon PF08-20

Étape 1 – Vérifier le modèle

Confirmer que le modèle requis est :

PF08-20

Ne commandez pas un autre doigt de la série PF simplement parce que l'apparence générale est similaire.

Étape 2 – Inspecter le composant existant

Comparer :

• Forme générale du doigt.
• Section de préhension de la carte de circuit imprimé.
• Profil de montage.
• Sens d'installation.
• Structure de fixation du convoyeur.
• Position de contact.

Étape 3 – Confirmer l'exigence de matériau

Assurez-vous que le produit requis est le type résine pour le système de convoyeur correspondant.

Les équipements de soudure à la vague peuvent utiliser différents matériaux et structures de doigts de convoyeur.

Étape 4 – Confirmer la configuration du convoyeur

Vérifiez le convoyeur de soudure à la vague installé plutôt que d'identifier le doigt uniquement par l'extérieur de la machine.

Différentes configurations de convoyeur peuvent nécessiter différentes conceptions de doigts.

Étape 5 – Fournir des photos de référence

Lorsque la compatibilité est incertaine, envoyez des photos claires montrant :

• Doigt PF08-20 existant.
• Vue de face.
• Vue de côté.
• Point de montage.
• Installation du convoyeur.
• Toutes les marques de modèle visibles.

Cela permet de réduire les erreurs de remplacement.

Recommandations d'installation

Avant le remplacement, arrêtez la machine de soudure à la vague et suivez la procédure de maintenance et de sécurité de l'équipement.

Laissez les sections pertinentes atteindre une condition de maintenance appropriée.

Retirez le doigt de convoyeur endommagé et inspectez la zone d'installation environnante.

Liste de contrôle d'inspection

Après avoir installé le nouveau doigt PF08-20, comparez-le avec les doigts voisins.

La carte de circuit imprimé doit se déplacer en douceur sans contact anormal ni mouvement excessif.

Un test de convoyeur contrôlé doit être effectué avant la reprise de la production complète.

Maintenance préventive

La maintenance préventive peut prolonger la fiabilité du convoyeur et identifier les problèmes de doigts avant qu'ils n'affectent la production.

Les actions recommandées comprennent :

• Inspecter régulièrement les doigts PF08-20.
• Nettoyer l'excès de résidus de flux.
• Vérifier les doigts pour les fissures et les déformations.
• Comparer la hauteur des doigts adjacents.
• Vérifier la tension et le mouvement de la chaîne du convoyeur.
• Inspecter l'alignement du rail.
• Surveiller le mouvement de la carte de circuit imprimé pendant le fonctionnement.
• Remplacer rapidement les doigts très usés.

Lorsqu'un doigt est tombé en panne en raison d'une usure à long terme, inspectez les doigts voisins en même temps.

Ils peuvent avoir fonctionné pendant un nombre similaire de cycles de production et pourraient nécessiter un remplacement prochainement.

Pourquoi garder le PF08-20 en stock de pièces de rechange

Les doigts de convoyeur sont des composants relativement simples, mais une pièce de rechange manquante peut toujours retarder la production.

Garder les doigts PF08-20 en stock permet au personnel de maintenance de réagir rapidement lorsque l'usure ou des dommages accidentels sont découverts.

Avantages de l'inventaire

• Réponse de maintenance plus rapide.
• Réduction des approvisionnements d'urgence.
• Remplacement préventif pratique.
• Adapté à la maintenance planifiée lors des arrêts de machine.
• Aide à soutenir la production continue de soudure à la vague.
• Facile à combiner avec d'autres pièces de rechange de convoyeur.

Les usines exploitant plusieurs machines de soudure à la vague peuvent maintenir différents modèles de doigts dans un inventaire séparé et étiqueté pour éviter de mélanger les PF08-20 avec des produits similaires.

FAQ

1. À quoi sert le SMIC PF08-20 ?

Le SMIC PF08-20 est un doigt de convoyeur en résine utilisé dans les systèmes de transport de cartes de circuit imprimé de machines de soudure à la vague compatibles. Il supporte et guide les bords des cartes de circuit imprimé pendant que les cartes traversent les sections de fluxage, de préchauffage, de soudure, de refroidissement et de déchargement.

2. Le PF08-20 est-il un doigt de convoyeur en résine ?

Oui. Ce produit est fourni en tant que Doigt de convoyeur en résine PF08-20 pour l'application de convoyeur de soudure à la vague correspondante. Le modèle exact et la configuration d'installation doivent toujours être confirmés avant de commander.

3. Le PF08-20 est-il interchangeable avec le PF08-06 ou le PFW-20L ?

Ils ne doivent pas être considérés comme interchangeables. Le PF08-20, le PF08-06 et le PFW-20L sont des désignations de modèles différentes. Confirmez le doigt existant, la configuration du convoyeur et le modèle avant de sélectionner un remplacement.

4. Quand les doigts PF08-20 doivent-ils être remplacés ?

Le remplacement est recommandé lorsque le doigt présente des fissures, une déformation, une usure excessive, une installation lâche, une contamination importante ou un support de carte de circuit imprimé instable. Inspectez les doigts de convoyeur et les chaînes voisins lors de la même procédure de maintenance.

5. Quelles informations dois-je fournir pour un devis ?

Veuillez fournir le modèle PF08-20, la quantité requise, les informations sur la machine ou le convoyeur, et des photos claires du produit lorsque disponibles. Ces détails aident à confirmer le doigt de convoyeur requis et à fournir un devis plus précis.

Contactez-nous

Besoin de Doigts de convoyeur de carte de circuit imprimé pour soudure à la vague SMIC PF08-20 en résine pour remplacement ou maintenance ?

Envoyez-nous votre modèle, quantité requise, informations sur la machine et photos du doigt existant pour confirmation du produit et devis.

Nous fournissons des pièces de rechange pour machines de soudure à la vague pour les fabricants d'électronique, les usines EMS, les sociétés de maintenance d'équipement et les projets de remise à neuf de machines.

Les PF08-20, PF08-06, PFW-20L et autres pièces de rechange de convoyeur peuvent être inclus dans une seule demande d'achat.

Envoyez votre demande dès aujourd'hui pour connaître le prix, la disponibilité, les options de quantité en vrac et les informations d'expédition.
