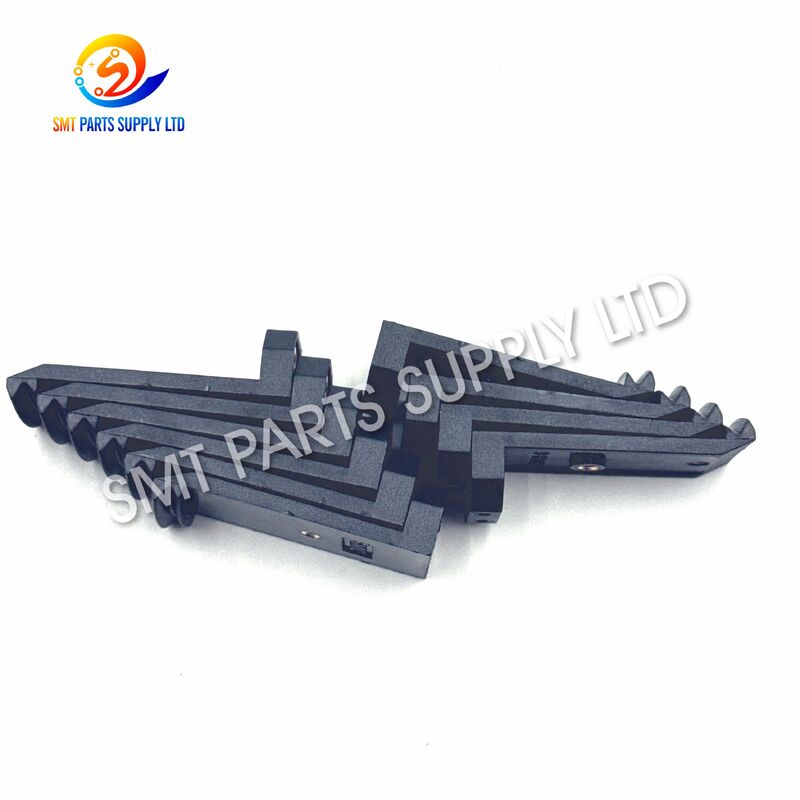

SMIC PF08-06 Soldeur à ondes PCB convoyeur à doigts de résine

LeSMIC PF08-06 Soldeur à ondes PCB convoyeur à doigts de résineest une pièce de rechange mécanique utilisée dans des systèmes de convoyeurs compatibles de machines de soudure à ondes. Installée le long de la chaîne de transport de PCB ou du convoyeur-rail,le doigt fournit un point de contact stable pour le bord de la carte de circuit imprimé lorsqu'il se déplace à travers le processus de soudure à ondes complet.

Pendant la production, le PCB doit se déplacer en douceur à travers l'application du flux, le préchauffage, la vague de soudure et les zones de refroidissement tout en maintenant une position de transport constante.Les doigts de convoyeur jouent un rôle important dans ce mouvement parce qu'ils soutiennent et guident directement les bords du PCB.

LePF08-06 Doigt en résineest adapté au remplacement de doigts de convoyeur usés, cassés, déformés, contaminés ou manquants.transport instable, vibrations excessives et interférences mécaniques.

Pour les fabricants d'électronique exploitant des lignes de production de soudure à ondes, PF08-06 est un élément pratique d'entretien et de remplacement pour une manipulation fiable des PCB.

Informations clés sur le produit

Cause: Pourquoi les doigts PF08-06 nécessitent un remplacement

Les machines à souder par ondes fonctionnent en continu dans des environnements de production exigeants.

Le convoyeur de PCB traverse des zones exposées à des températures élevées, à des résidus de flux, à une contamination du processus, à des mouvements mécaniques répétés et à un contact continu avec les bords du PCB.

Comme le doigt PF08-06 est un composant mécanique à contact direct, son état peut changer progressivement pendant la production à long terme.

Causes typiques de défaillance des doigts du convoyeur

Un doigt endommagé peut sembler un problème mineur au début, mais plusieurs doigts usés ou inégaux travaillant ensemble peuvent affecter le transport des PCB dans toute la machine.

L'inspection régulière permet donc de détecter ces problèmes avant qu'ils ne provoquent une interruption de la production.

Solution

Remplacement des doigts de convoyeur usés par le bonLes pièces de rechange doivent contenir les pièces de rechange nécessaires pour le remplacement des pièces de rechange.aide à restaurer l'état mécanique du système de convoyeurs de PCB.

Un doigt de convoyeur correctement installé soutient le bord du PCB à la position de contact prévue et travaille avec les doigts adjacents pour maintenir un transport stable.

Le remplacement des doigts endommagés peut aider à résoudre des problèmes tels que:

• Le transport des PCB est instable.
• Le support des PCB est inégale.
• Le bord du PCB glisse.
• Vibration excessive du convoyeur.
• Mouvement anormal dans la zone de soudure.
• Mauvais alignement entre les doigts voisins.
• Interférence mécanique autour du convoyeur.

Principaux avantages du remplacement

Pour les usines qui utilisent en permanence des machines de soudage à ondes, il est possible de simplifier les travaux de réparation et de réduire au minimum les arrêts inutiles des lignes.

Les spécifications

Application du projet

LeLes pièces d'emballage doivent être équipées d'un dispositif d'emballage de qualité supérieure.est conçu pour des applications de transport de PCB dans des équipements de soudure à ondes compatibles.

Il convient aux environnements de production d'électronique où les composants à trous et les circuits imprimés à technologie mixte sont traités par soudure à l'onde.

Industries typiques

• Fabrication d'électronique grand public.
• Production d'électronique automobile.
• Assemblage de circuits imprimés de contrôle industriel.
• Fabrication d'aliments électriques.
• Production de matériel de communication.
• Fabrication de cartes de contrôle d'appareils électroménagers.
• LED et électronique d'éclairage.
• Fabrication par contrat EMS.
• Montage d'équipements électroniques.

Scénarios d'utilisation typiques

Les doigts PF08-06 peuvent être inspectés dans le cadre de l'entretien régulier du convoyeur à soude à ondes ainsi que des chaînes de convoyeurs, des rails, des engrenages, des systèmes de guidage et des composants de réglage de largeur.

Comment fonctionne- t- il?

Le convoyeur à soude à ondes est chargé de transporter les PCB à une vitesse et un angle contrôlés à travers le processus de soudage.

LePF08-06 Doigt en résinefonctionne comme l'un des composants de contact des PCB dans ce système de transport.

1Le PCB entre dans le convoyeur.

La carte de circuit imprimé entre dans la machine de soudage par ondes depuis un convoyeur ou une station de chargement en amont.

PF08-06 les doigts placés le long du convoyeur touchent les bords du PCB.

2Les doigts soutiennent le PCB.

Plusieurs doigts de convoyeur travaillent ensemble pour maintenir la planche dans une position de transport stable.

L'alignement correct des doigts est important car le PCB ne doit pas bouger excessivement pendant le processus.

3Les PCB passent par le flux

Le convoyeur transporte la carte à travers la section d'application du flux.

Les doigts continuent de maintenir les bords de la planche tout en permettant à la face inférieure du PCB de rester accessible au processus.

4Les PCB se déplacent par préchauffage

Pendant le préchauffage, le transport stable aide à maintenir un mouvement prévisible de la planche à travers le processus thermique.

Le système de doigts de convoyeur continue de soutenir le PCB dans toute cette section.

5. Les PCB passent sur l' onde de soudure

Le PCB est transporté à travers la zone de soudage par ondes.

À ce stade, un positionnement mécanique fiable est particulièrement important, car la face inférieure du PCB interagit directement avec l'onde de soudure.

6Le PCB sort de la machine.

Après la soudure et le refroidissement, la planche continue vers la zone de déchargement et l'équipement de production en aval.

Le doigt PF08-06 participe donc à l'ensemble du processus de transport des PCB.

PF08-06 Pourquoi l'état des doigts est important

Les doigts de convoyeur peuvent être des composants mécaniques relativement petits, mais ils entrent directement en contact avec le PCB.

Lorsque leur hauteur, leur forme, leur position d'installation ou leur surface de contact deviennent incohérents, le transport à bord peut également devenir incohérent.

Les symptômes possibles d'un doigt usé

• Le mouvement des PCB n'est pas lisse.
• Les planches tremblent pendant le voyage.
• Les bords des PCB ne sont pas maintenus uniformément.
• Un côté du PCB apparaît plus bas.
• Le mouvement du convoyeur produit un bruit anormal.
• Les doigts montrent des fissures ou des déformations visibles.
• Des résidus de flux s'accumulent autour de la zone de contact.
• Les PCB se retrouvent parfois pendant le transport.
• Les doigts adjacents ont des positions de fonctionnement différentes.

Ces symptômes doivent être étudiés en même temps que la chaîne de convoyeurs et le système de rails.

Le remplacement d'un doigt PF08-06 défectueux peut être une simple action d'entretien par rapport au dépannage des problèmes répétés de transport de la carte pendant la production.

PF08-06 Avantages de l'entretien des doigts en résine

Le doigt de résine agit comme une interface remplaçable entre le mécanisme de convoyeur et le bord du PCB.

Cette conception permet de remplacer les composants usés individuels sans modifier l'ensemble du système de convoyeur PCB.

Caractéristiques de maintenance

La durée de vie réelle dépend des heures de fonctionnement de la machine, des températures du procédé, des conditions de flux, de la fréquence de nettoyage, des caractéristiques du PCB et des pratiques d'entretien du convoyeur.

PF08-06 par rapport à d'autres pièces de soudure à ondes

Les doigts de convoyeur à soude à ondes ne doivent pas être choisis uniquement par type de produit général.

Des modèles tels queLes données relatives à l'utilisation du produit sont fournies à l'autorité compétente de l'État membre dans lequel le produit est commercialisé.peuvent appartenir à la même catégorie de doigts de convoyeur, mais ils devraient être traités comme des modèles différents lors de l'approvisionnement en pièces de rechange.

Le numéro de modèle doit toujours être confirmé avant de commander.

Ne remplacez pas un modèle de doigt par un autre uniquement sur la base d'une apparence similaire.

Comment choisir le bon doigt

Étape 1: confirmer le modèle

Vérifier que l'exigence existante relative aux composants ou pièces de rechange spécifie:

Le numéro d'identification

Il s'agit de l'information d'identification principale.

Étape 2: Comparez le doigt existant

Avant de commander, comparez le produit existant avec le produit à remplacer.

Vérifiez:

• Le profil des doigts.
• Structure de montage.
• Section de contact des PCB.
• Orientation de l'installation
• L'apparence générale.
• Position de montage du convoyeur.

Étape 3 Confirmer le type de résine

Confirmer que le composant requis est un:

Dent de convoyeur en résine

Ceci est important car les systèmes de convoyeurs à soude à ondes peuvent également utiliser d'autres constructions à doigts.

Étape 4: Vérifiez le convoyeur

Vérifier la configuration du convoyeur de la machine et s'assurer que le modèle PF08-06 correspond au système installé.

Étape 5 Envoyez des photos pour confirmation

Si l'identification est incertaine, fournir des photos claires de:

• Un doigt complet.
• Vue frontale et latérale.
• Section de montage.
• Une chaîne de convoyeurs.
• Un doigt existant installé sur la machine.
• Marquage du modèle si disponible.

Cela fournit des informations supplémentaires pour la confirmation du produit avant la soumission.

Recommandations concernant l'installation

Avant de remplacer les doigts du convoyeur, arrêtez l'équipement selon les procédures d'entretien du fabricant de la machine.

Assurez-vous que la zone du convoyeur est sûre pour le service.

Après avoir retiré le doigt existant, inspectez le point de montage et les composants adjacents du convoyeur.

Liste de vérification recommandée

Après l'installation du doigt de remplacement, vérifiez sa hauteur et sa position par rapport aux doigts adjacents.

Le convoyeur doit être soumis à des conditions d'essai appropriées avant de remettre la machine en production normale.

Recommandations en matière d'entretien préventif

L'entretien des convoyeurs à soude à ondes ne doit pas se limiter au remplacement des pièces après une panne.

L'inspection de routine permet d'identifier une usure anormale des doigts avant que le transport des PCB ne soit affecté.

L'entretien recommandé comprend:

• Vérifiez si les doigts PF08-06 sont visiblement usés.
• Retirer les résidus de flux excessifs.
• Vérifiez l'alignement des doigts voisins.
• Inspectez le mouvement de la chaîne de transport.
• Vérifiez l'état du convoyeur.
• Vérifiez si les points de montage sont lâches.
• Observer le mouvement des PCB pendant la production.
• Remplacez rapidement les doigts fissurés ou gravement déformés.

Lorsque l'un des doigts montre une détérioration grave, les techniciens doivent également inspecter les doigts environnants, car ils peuvent avoir connu des conditions de production similaires.

Pourquoi conserver PF08-06 dans l'inventaire des pièces de rechange

Les lignes de production de soudure à ondes doivent souvent fonctionner en continu pendant de longues périodes.

Une pièce mécanique relativement peu coûteuse peut encore entraîner des retards de production si aucune pièce de rechange n'est disponible au besoin.

Le stockage des doigts en résine PF08-06 offre à l'équipe de maintenance plusieurs avantages pratiques:

• Remplacement plus rapide des composants endommagés.
• Moins de dépendance à l'achat d'urgence.
• Une planification de maintenance préventive plus simple.
• Réduction du risque d'arrêt prolongé du convoyeur.
• Remplacement pratique pendant le service prévu.
• Convient aux usines exploitant plusieurs lignes de soudure.

Pour les distributeurs et les entreprises d'entretien, PF08-06 peut également être acheté avec d'autres pièces de rechange de convoyeurs à soude à ondes.

Questions fréquentes

1À quoi sert le doigt en résine SMIC PF08-06?

Le SMIC PF08-06 est utilisé comme doigt de convoyeur de PCB dans les machines de soudage à ondes compatibles.refroidissement, et les processus de déchargement.

2Le PF08-06 est-il un doigt de convoyeur en résine ou en titane?

PF08-06 est proposé sous forme dele doigt du convoyeur en résinepour l'application correspondante du convoyeur à soude à ondes, confirmer le modèle exact avant de commander, car différents systèmes de convoyeurs peuvent utiliser des matériaux de doigts et des configurations de montage différents.

3Est-ce que PF08-06 est le même que PF08-20 ou PFW-20L?

Les numéros PF08-06, PF08-20 et PFW-20L doivent être considérés comme différents modèles de doigts de convoyeur.ou d'un échantillon confirmé plutôt que de les remplacer uniquement sur la base de l'apparence.

4. Quand les doigts de convoyeur PF08-06 doivent-ils être remplacés?

Remplacez le doigt lorsqu'il est fissuré, déformé, trop usé, lâche, fortement contaminé ou ne fournit plus de support stable aux bords du PCB.Vérifiez les doigts voisins et la chaîne de convoyeur en même temps.

5Que dois-je fournir lorsque je demande un devis?

S'il vous plaît envoyer leModèle PF08-06, quantité requise, informations sur la machine de soudure à ondes et photos claires du doigt existantCeci permet de vérifier l'exigence de remplacement et d'améliorer la précision des devis.

Nous contacter

Je chercheSMIC PF08-06 Les détecteurs de résine des convoyeurs de soldeurs à ondes en PCB?

Envoyez-nous votremodèle, quantité, informations sur la machine et photos du produitpour confirmation et devis.

Nous fournissons des pièces de rechange de soudeuses à ondes pour les usines d'électronique, les fabricants de EMS, les entreprises d'entretien de machines et les besoins de rénovation d'équipement.

Le PF08-06 peut également être fourni avec d'autres pièces de rechange de convoyeurs et de soudures à ondes pour achats consolidés.

Envoyez votre demande dès aujourd'hui pour connaître le prix, la disponibilité, les options de quantité et les informations d'expédition.
