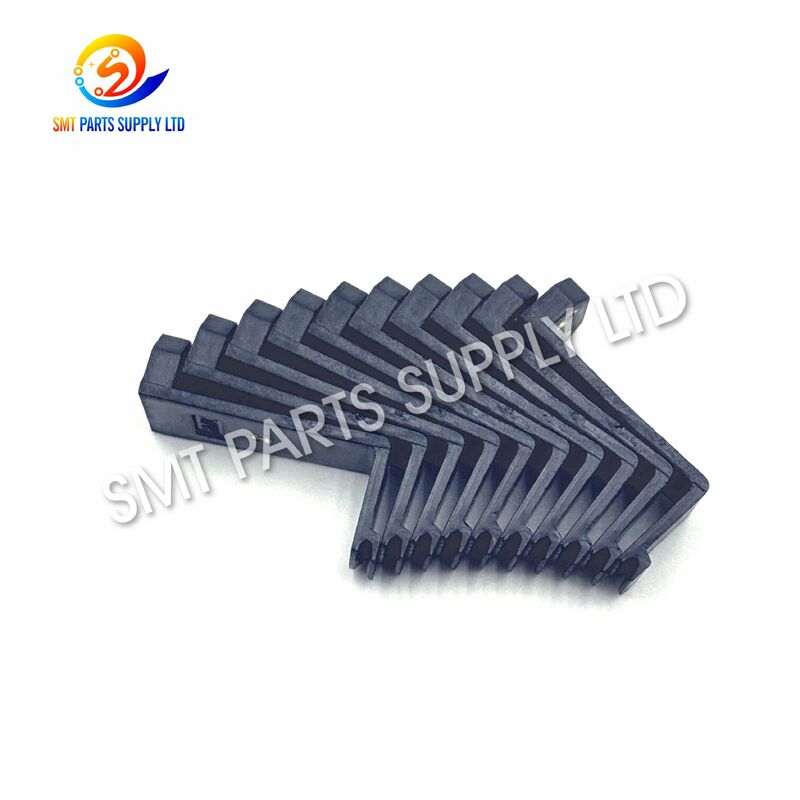

Doigt de convoyeur de CI de soudure à la vague SMIC PFW-20L en résine

Le Doigt de convoyeur de CI de soudure à la vague SMIC PFW-20L en résine est un composant de convoyeur mécanique conçu pour le transport des CI à l'intérieur des équipements de soudure à la vague compatibles. Installé le long de la chaîne ou du rail du convoyeur, le doigt entre en contact avec le bord du circuit imprimé et le soutient pendant que le CI traverse les sections de fluxage, de préchauffage, de soudure et de refroidissement.

Un transport fiable des cartes est essentiel dans la soudure à la vague car le CI doit maintenir une position contrôlée et se déplacer en douceur tout au long du processus de soudure. Des doigts de convoyeur usés, endommagés, déformés, contaminés ou mal installés peuvent entraîner un mouvement instable du CI, un mauvais support de la carte, une résistance du convoyeur ou un positionnement incohérent de la carte.

Le PFW-20L est donc un composant de maintenance important pour les lignes de production de soudure à la vague. Le remplacement des doigts de convoyeur vieillissants peut aider à restaurer l'état de transport d'origine des CI et à réduire les problèmes mécaniques causés par l'usure des composants de maintien des cartes.

Informations clés sur le produit

Cause – Pourquoi les doigts de convoyeur nécessitent un remplacement

Les doigts de convoyeur de soudure à la vague fonctionnent en continu pendant la production de CI. Chaque circuit imprimé entrant dans la machine de soudure est supporté par un groupe de doigts installés le long du système de convoyage.

Les doigts entrent en contact à plusieurs reprises avec les bords des CI tout en fonctionnant dans un environnement impliquant de la chaleur, des résidus de flux, une contamination du processus de soudure, le mouvement du convoyeur et une charge mécanique continue.

Au fil du temps, l'état du doigt peut se détériorer progressivement.

Problèmes courants

Un seul doigt endommagé peut ne pas arrêter immédiatement la machine entière, mais la poursuite de la production avec des composants de convoyeur usés peut réduire progressivement la stabilité du transport.

Pour les usines fonctionnant en production continue, une inspection de routine du système de doigts de convoyeur est un moyen efficace de prévenir les problèmes de manipulation de cartes inattendus.

Solution – Restaurer un transport de CI stable

Le remplacement des doigts de convoyeur endommagés par le bon Doigt en résine PFW-20L aide à restaurer un support fiable des CI dans la machine de soudure à la vague.

Le doigt est installé sur le mécanisme du convoyeur et fournit une position de contact définie pour le bord du CI.

Lorsque plusieurs doigts sont correctement alignés, le CI peut traverser la machine à une hauteur et une orientation stables.

Avantages du remplacement des doigts usés

• Aide à maintenir un transport de CI stable.
• Supporte un positionnement précis de la carte.
• Réduit les mouvements de CI liés au convoyeur.
• Aide à maintenir un déplacement constant du CI dans la zone de soudure.
• Convient à la maintenance de routine du convoyeur.
• Fournit un remplacement direct pour les doigts PFW-20L usés.
• Aide à réduire les interruptions mécaniques.
• Supporte la production continue de soudure à la vague.

Pour les lignes de production fonctionnant de nombreuses heures par jour, les doigts de convoyeur doivent être considérés comme des pièces de maintenance normales plutôt que comme des composants permanents.

Garder des doigts de remplacement en stock permet aux techniciens de remplacer les pièces défectueuses lors de la maintenance programmée au lieu d'attendre que le système de convoyage développe un problème plus grave.

Spécifications

Application

Le Doigt en résine de convoyeur SMIC PFW-20L est principalement utilisé dans les assemblages de convoyeurs de CI de soudure à la vague.

La soudure à la vague est couramment utilisée pour la soudure de composants traversants, l'assemblage de CI à technologie mixte, les cartes de contrôle industrielles, l'électronique de puissance, l'électronique automobile, les cartes de contrôle d'appareils, les équipements de communication et d'autres applications de fabrication électronique.

Les doigts de convoyeur supportent le CI tout au long du processus de soudure.

Applications typiques

Le PFW-20L est particulièrement utile pour les équipes de maintenance qui inspectent régulièrement les chaînes de convoyeurs, les rails, les systèmes de guidage et les composants de maintien des CI.

Lors du remplacement d'un doigt endommagé, les techniciens doivent également inspecter les doigts voisins car les pièces installées en même temps peuvent présenter des niveaux d'usure similaires.

Comment ça marche

Le système de convoyeur d'une machine de soudure à la vague déplace le CI à travers plusieurs étapes de traitement.

Pendant le transport, les doigts de convoyeur entrent en contact avec les bords du CI et maintiennent sa position par rapport aux rails du convoyeur.

Le processus peut généralement être divisé en plusieurs étapes.

1. Chargement du CI

Le CI entre dans le système de convoyeur de soudure à la vague depuis l'équipement de production en amont ou la station de chargement manuelle.

Les doigts de convoyeur entrent en contact avec les bords de la carte et établissent la position de transport.

2. Support du CI

Plusieurs doigts supportent le CI le long du convoyeur.

Un alignement correct des doigts est important car la carte doit rester stable pendant le déplacement dans la machine.

3. Fluxage et préchauffage

Le CI traverse les sections d'application de flux et de préchauffage.

Tout au long de ces étapes, les doigts continuent de maintenir les bords de la carte tandis que le convoyeur maintient une vitesse de transport contrôlée.

4. Soudure à la vague

Le CI passe au-dessus de la vague de soudure.

Un positionnement stable de la carte est particulièrement important à ce stade car le dessous du CI doit interagir avec le processus de soudure de manière contrôlée.

5. Sortie du CI

Après la soudure et le refroidissement, le CI quitte la machine et continue vers le processus de production suivant.

Les doigts de convoyeur relâchent la carte une fois qu'elle atteint la section de déchargement.

Un doigt PFW-20L correctement installé contribue donc au processus complet de transport de la carte plutôt qu'à une seule section de la machine.

Pourquoi l'état du doigt de convoyeur est important

Le mécanisme du convoyeur affecte directement la manière dont le CI entre et traverse le processus de soudure à la vague.

Si les doigts sont inégaux, usés, lâches ou déformés, le transport du CI peut devenir instable.

Les problèmes possibles incluent :

• Secousses du CI pendant le mouvement.
• Hauteur inégale de la carte.
• Mauvais engagement du bord du CI.
• Augmentation de la résistance mécanique.
• Basculement de la carte pendant le transport.
• Bruit anormal du convoyeur.
• Mouvement de la carte près de la zone de soudure.
• Risque accru d'interruption de la production.

Ces problèmes peuvent parfois être attribués à tort à la chaîne du convoyeur, au système de réglage de la largeur du rail ou au moteur d'entraînement.

Pour cette raison, l'état des doigts de convoyeur doit être inclus dans le dépannage mécanique de routine.

Avantages des doigts en résine

Les doigts de convoyeur en résine sont couramment sélectionnés pour le transport des CI car ils fournissent un contact direct avec le bord de la carte sans nécessiter que la carte repose directement contre de plus grandes structures métalliques de convoyeur.

La conception PFW-20L est destinée à la position d'installation du convoyeur correspondante et fournit un composant de contact remplaçable dans le système de transport.

Avantages pratiques de la maintenance

L'intervalle de remplacement réel dépend des heures de production, des conditions de flux, de la fréquence de maintenance, des caractéristiques du CI et des conditions de fonctionnement du convoyeur.

Comment choisir le bon doigt de convoyeur

Les machines de soudure à la vague utilisent de nombreuses conceptions de doigts de convoyeur différentes. Différentes marques et modèles de machines peuvent utiliser des doigts d'apparence similaire mais avec des dimensions, des structures de montage, des profils de contact de CI ou des directions d'installation différents.

Par conséquent, la sélection ne doit pas être basée uniquement sur l'apparence visuelle.

Étape 1 – Confirmer le modèle

Vérifiez si le modèle de doigt de convoyeur requis est :

PFW-20L

La confirmation du modèle est l'étape la plus importante avant de commander.

Étape 2 – Vérifier le doigt existant

Comparez le remplacement avec le composant existant.

Vérifier :

• Forme générale.
• Position de montage.
• Point de contact du CI.
• Longueur du doigt.
• Direction d'installation.
• Structure de montage.

Étape 3 – Confirmer le convoyeur de la machine

Vérifiez que le système de convoyeur utilise des doigts de type PFW-20L.

Différentes machines de soudure à la vague peuvent utiliser différentes structures de doigts de convoyeur en résine, en acier inoxydable ou en titane.

Étape 4 – Fournir des photos si nécessaire

Si le modèle de machine ou la spécification du doigt est incertain, fournissez des photos claires montrant :

• Doigt complet.
• Section de montage.
• Chaîne du convoyeur.
• Côté de contact du CI.
• Marquage du modèle existant.

Cela peut améliorer considérablement l'identification de la pièce.

Installation et inspection

Avant l'installation, arrêtez la machine conformément à la procédure de maintenance de l'équipement et laissez la zone de machine pertinente atteindre une condition de sécurité.

Retirez le doigt endommagé et inspectez la position de montage.

Points d'inspection recommandés

Après le remplacement, vérifiez que le nouveau doigt est correctement positionné et aligné avec les doigts environnants.

Faites fonctionner le convoyeur dans des conditions de test appropriées avant de remettre l'équipement en production normale.

Recommandations de maintenance

Un nettoyage régulier peut aider à prolonger la durée de vie utile du système de doigts de convoyeur.

Les résidus de flux et la contamination de production peuvent s'accumuler autour des composants du convoyeur au fil du temps.

Un programme de maintenance doit inclure l'inspection de :

• Doigts de convoyeur.
• Chaînes de convoyeur.
• Assemblages de rails.
• Mécanismes de réglage de largeur.
• Pignons d'entraînement.
• Guides de CI.
• Accumulation de résidus de flux.
• Composants de montage lâches.

N'utilisez pas un doigt gravement endommagé simplement parce que le convoyeur peut toujours bouger.

Un remplacement précoce est généralement plus facile que le dépannage des problèmes de transport de CI une fois que la production a déjà été affectée.

Avantages d'achat pour la maintenance de soudure à la vague

Les doigts de convoyeur PFW-20L sont des pièces de maintenance consommables pratiques pour les usines électroniques exploitant des équipements de soudure à la vague.

Pour les usines en production continue, le maintien d'un stock de pièces de rechange adéquat peut réduire les temps d'arrêt causés par des dommages inattendus aux doigts.

Informations de commande recommandées

Pour les projets de maintenance plus importants, les acheteurs peuvent également combiner les doigts de convoyeur avec d'autres pièces de rechange de soudure à la vague dans une seule demande.

FAQ

1. À quoi sert le SMIC PFW-20L ?

Le SMIC PFW-20L est un doigt de convoyeur utilisé dans les systèmes de transport de CI de machines de soudure à la vague compatibles. Il supporte et guide les bords des CI pendant que la carte traverse les processus de fluxage, de préchauffage, de soudure et de refroidissement.

2. Le PFW-20L est-il un doigt en résine ou en titane ?

Le PFW-20L est fourni comme un doigt de convoyeur en résine pour l'application de convoyeur de soudure à la vague correspondante. Les acheteurs doivent confirmer le modèle avant de commander car les machines de soudure à la vague peuvent utiliser des doigts en résine, en acier inoxydable ou en titane de différentes conceptions.

3. Quand le doigt de convoyeur doit-il être remplacé ?

Le remplacement est recommandé lorsque le doigt est usé, fissuré, déformé, lâche, fortement contaminé ou incapable de maintenir un support stable du bord du CI. Les doigts adjacents et l'état de la chaîne du convoyeur doivent également être inspectés pendant la maintenance.

4. Le PFW-20L peut-il être sélectionné uniquement par son apparence ?

Ce n'est pas recommandé. De nombreux doigts de soudure à la vague ont des formes similaires mais des dimensions et des structures de montage différentes. Confirmez le modèle PFW-20L et comparez le doigt existant ou fournissez des photos avant de commander.

5. Quelles informations sont nécessaires pour un devis ?

Veuillez fournir le modèle PFW-20L, les informations sur la machine de soudure à la vague, la quantité requise et les photos du produit si disponibles. Ces détails aident à confirmer le bon doigt de convoyeur et à améliorer la précision du devis.
