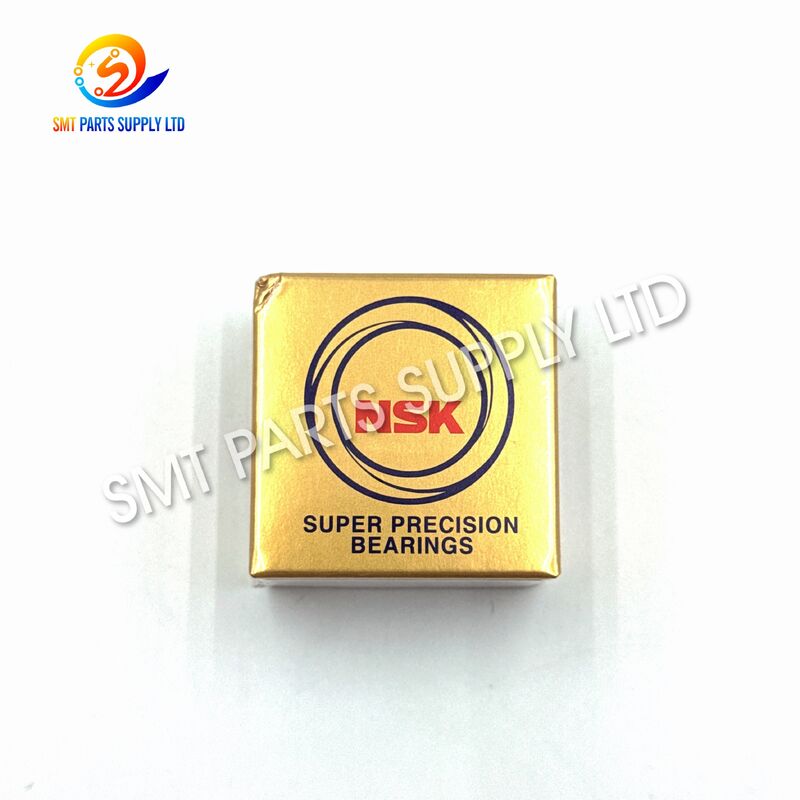

Roulement de précision FUJI NSK 708ATYNDBMP5 H4218K avec grade de précision P5 et montage en O (back-to-back) duplex pour NXT XP143

Le roulement de précision FUJI NSK 708ATYNDBMP5 H4218K est conçu pour des ensembles de mouvement sélectionnés utilisés dans les équipements de placement de composants électroniques FUJI. Il est couramment référencé comme roulement de remplacement pour des configurations spécifiques de FUJI NXT et XP143, bien que l'axe d'installation exact ou le module mécanique doive toujours être confirmé par le manuel des pièces de la machine, le dessin d'assemblage ou le marquage du roulement retiré.

Ce roulement à billes à contact oblique compact présente un diamètre intérieur de 8 mm et un diamètre extérieur de 22 mm. La désignation complète NSK identifie une cage en polyamide, un montage en O (dos à dos), un précharge moyenne et une classe de précision P5. Ces caractéristiques rendent le roulement adapté aux applications nécessitant une rigidité contrôlée, un guidage rotationnel précis et un mouvement stable sous des charges radiales et axiales combinées.

Le roulement est destiné à la réparation professionnelle de machines SMT, à la maintenance préventive programmée, à la reconstruction de modules mécaniques et au remplacement de composants usés du système de mouvement. Une installation correcte permet de maintenir un mouvement fluide, un positionnement constant et des performances de production fiables.

La référence commerciale vérifiée connecte NSK 708ATYNDBMP5 à la référence de pièce de rechange FUJI H4218K. Les listes d'équipements publics associent la pièce aux équipements de montage de composants électroniques FUJI, y compris certaines applications NXT et XP143. Comme les révisions de machines FUJI peuvent utiliser différents agencements de roulements, la compatibilité finale doit être vérifiée avant de commander.

Identification du produit

Le système de désignation NSK identifie TYN comme une cage en polyamide, DB comme un montage duplex dos à dos, M comme une précharge moyenne et P5 comme une classe de précision. Les montages de roulements à contact oblique dos à dos peuvent supporter des charges radiales et axiales dans les deux directions tout en offrant une rigidité aux moments plus élevée qu'un montage face à face.

Cause — Pourquoi le roulement d'origine nécessite un remplacement

Les roulements de précision fonctionnent en continu dans les équipements de placement SMT à haute vitesse. Même lorsqu'un roulement ne présente pas de dommage externe visible, ses pistes de roulement internes, ses éléments roulants, sa cage, son état de lubrification ou sa relation de précharge peuvent se détériorer progressivement.

Un roulement usé ou mal installé peut affecter la stabilité de l'ensemble de mouvement et créer des erreurs de positionnement qui semblent provenir d'un moteur, d'un encodeur, d'une vis à billes, d'un rail de guidage ou d'un système de contrôle.

Causes courantes d'usure des roulements

Symptômes typiques

Le personnel de maintenance peut envisager d'inspecter le roulement lorsque l'une ou plusieurs des conditions suivantes apparaissent :

• Bruit mécanique anormal pendant le mouvement de l'axe.
• Augmentation des vibrations autour du logement du roulement.
• Positionnement incohérent ou déviation de calibration répétée.
• Chaleur excessive près de l'arbre ou du siège du roulement.
• Rotation rugueuse lorsque le mécanisme est déplacé manuellement.
• Augmentation de la charge moteur ou du courant servo.
• Alarmes de mouvement récurrentes sans défaut électrique évident.
• Fuite de graisse visible ou lubrifiant contaminé.
• Jeu axial ou radial excessif au-delà de la plage normale.
• Stabilité de placement réduite après de longues périodes de fonctionnement.
• Résistance inhabituelle lors de l'accélération ou de la décélération.
• Remplacement répété de composants mécaniques adjacents.

Ces symptômes ne prouvent pas automatiquement que le roulement est défectueux. Les moteurs, accouplements, vis à billes, courroies, poulies, rails de guidage, encodeurs, arbres et sièges de montage doivent également être inspectés avant la décision de réparation finale.

Solution — Remplacement de précision pour un mouvement de machine stable

Le remplacement d'un roulement usé par le NSK 708ATYNDBMP5 H4218K correctement identifié permet de restaurer le support et le guidage prévus de l'ensemble mécanique FUJI affecté.

Contrairement à un roulement ordinaire à usage général, ce modèle utilise une configuration à contact oblique appairée avec une précharge contrôlée et une précision de haute qualité. L'agencement appairé est important car la paire de roulements doit fonctionner comme un seul système mécanique. L'installation d'un roulement non appairé avec une précharge, une cage, une tolérance ou un agencement de contact différent peut modifier la rigidité de l'axe et le comportement de fonctionnement.

Avantages de la maintenance

Pourquoi le numéro de modèle complet est important

La description simplifiée « 708AT » n'est pas suffisante pour un approvisionnement de remplacement précis. Les roulements partageant la même série 708 de base peuvent avoir des matériaux de cage, des niveaux de précharge, des agencements d'appairage, des jeux internes et des classes de précision différents.

Pour cette raison, les demandes et les bons de commande doivent spécifier :

NSK 708ATYNDBMP5 / FUJI H4218K

L'utilisation du modèle complet permet d'éviter la substitution par un roulement de taille physique correcte mais aux caractéristiques de fonctionnement incorrectes.

Spécifications

Note technique importante

L'alésage de 8 mm et le diamètre extérieur de 22 mm sont pris en charge par les enregistrements commerciaux et d'identification de produit disponibles pour le NSK 708ATYNDBMP5. Cependant, la largeur du roulement, la direction d'installation, les marques d'appairage, l'orientation de la précharge, la méthode de lubrification et l'axe exact de la machine doivent être confirmés par rapport au roulement d'origine et à la documentation de service FUJI avant l'installation.

Explication du code du modèle de roulement

Les suffixes sont essentiels à la sélection du produit. Un roulement 708 standard sans les codes d'appairage, de précharge, de cage et de précision corrects ne doit pas être considéré automatiquement comme un remplacement équivalent.

Avantages clés du produit

1. Identification exacte du modèle complet

Le produit est identifié par la désignation complète NSK 708ATYNDBMP5 plutôt que par la seule référence abrégée 708AT. Cela aide les équipes d'achat à comparer correctement les devis et réduit le risque de commander un roulement visuellement similaire mais techniquement différent.

2. Agencement appairé dos à dos

L'agencement DB positionne la paire de roulements dos à dos. Cette structure assure le support des charges radiales, des charges axiales dans les deux directions et des charges de moment générées par le mécanisme de la machine.

3. Précharge moyenne contrôlée

Le suffixe M indique une précharge moyenne. La précharge réduit les mouvements internes indésirables et augmente la rigidité de l'ensemble, favorisant un guidage mécanique plus stable.

4. Précision P5

La désignation P5 est destinée aux applications nécessitant une précision dimensionnelle et de fonctionnement plus grande que les roulements industriels ordinaires. Ceci est important dans les machines SMT où le mouvement mécanique répétable affecte la stabilité de la production.

5. Conception compacte avec alésage de 8 mm

La taille compacte du roulement convient aux ensembles de mouvement de précision où l'espace d'installation est limité et où un support d'arbre précis est nécessaire.

6. Application professionnelle de maintenance SMT

La référence croisée H4218K permet une identification plus rapide pour la maintenance des équipements FUJI, la gestion des stocks de pièces de rechange, la reconstruction de machines et le remplacement d'urgence.

7. Risque d'approvisionnement réduit

L'affichage du modèle de roulement NSK et du numéro de pièce FUJI permet aux ingénieurs de maintenance, aux distributeurs et aux services d'achat de vérifier le même article à l'aide de différents systèmes de documentation.

8. Adapté à la maintenance préventive

Le roulement peut être stocké dans le cadre d'un programme de maintenance planifié pour réduire les retards lorsque des vibrations, du bruit ou une usure mécanique sont détectés.

Application

Le FUJI NSK 708ATYNDBMP5 H4218K est destiné aux ensembles mécaniques de précision dans les équipements de placement de composants électroniques.

Principaux domaines d'application

Utilisateurs applicables

• Propriétaires de machines SMT.
• Prestataires de services de fabrication électronique.
• Usines d'assemblage de PCB.
• Départements de maintenance des équipements FUJI.
• Sociétés indépendantes de réparation SMT.
• Sociétés de remise à neuf de machines.
• Distributeurs de pièces de rechange SMT.
• Ingénieurs de service à l'étranger.
• Équipes de maintenance en automatisation industrielle.
• Intégrateurs de lignes de production électronique.

Déclaration de compatibilité

Le roulement H4218K est commercialisé publiquement pour certains équipements FUJI NXT et XP143, mais les générations de machines individuelles, les plages de numéros de série, les révisions mécaniques et les ensembles d'axes peuvent différer.

Avant de commander, l'acheteur doit fournir au moins l'un des éléments suivants :

• Une photographie claire du roulement retiré.
• Marquage complet du roulement sur la bague ou l'emballage.
• Numéro de pièce FUJI H4218K de la nomenclature de la machine.
• Modèle et numéro de série de la machine.
• Nom de l'ensemble mécanique.
• Position de l'axe ou d'installation.
• Capture d'écran du manuel des pièces.
• Quantité requise par ensemble.

Comment ça marche

Les roulements à billes à contact oblique utilisent des pistes de roulement décalées les unes par rapport aux autres. La ligne de contact entre les billes et les pistes est positionnée à un angle par rapport au plan radial. Cela permet au roulement de supporter une charge radiale ainsi qu'une charge axiale.

Un seul roulement à contact oblique supporte normalement la force axiale principalement dans une direction. Dans un ensemble appairé dos à dos, deux roulements sont installés dans des directions opposées. La paire peut donc supporter des forces axiales dans les deux directions et offrir une meilleure résistance aux moments de renversement.

Séquence de fonctionnement

Fonction de l'agencement dos à dos

Une paire de roulements dos à dos a une distance relativement grande entre ses centres de charge effectifs. Cela offre une capacité de charge de moment plus forte et soutient un agencement mécanique rigide.

Pour les équipements SMT, cela peut contribuer à :

• Support d'arbre stable.
• Mouvement axial contrôlé.
• Réduction du jeu indésirable.
• Accélération et décélération constantes.
• Meilleure réponse lors des cycles de fonctionnement répétés.
• Meilleure répétabilité mécanique après une installation correcte.
• Comportement servo plus prévisible.
• Réduction des vibrations causées par un jeu interne excessif.

Fonction de la précharge

La précharge applique une force interne contrôlée à l'ensemble de roulements appairés avant que la charge de fonctionnement externe ne soit introduite.

Les effets prévus comprennent :

• Augmentation de la rigidité mécanique.
• Réduction du déplacement axial.
• Contrôle du jeu interne.
• Amélioration de la stabilité de fonctionnement.
• Réduction du patinage des éléments roulants.
• Support du mouvement répétable.
• Amélioration de la réponse lors des changements de direction.

La précharge ne doit pas être ajoutée arbitrairement lors de l'installation. L'ensemble de roulements a déjà une condition d'appairage spécifiée, et une pression d'assemblage excessive peut créer une chaleur anormale, un couple ou une défaillance prématurée.

Recommandations d'installation

L'installation doit être effectuée par un technicien familier avec la manipulation des roulements de précision et la maintenance des équipements FUJI.

Avant l'installation

1. Confirmer le modèle complet 708ATYNDBMP5.
2. Confirmer la référence FUJI H4218K.
3. Comparer le nouveau roulement avec le roulement retiré.
4. Vérifier l'emballage pour les marques d'ensemble appairé.
5. Vérifier la direction d'installation.
6. Inspecter l'arbre et le logement pour détecter tout dommage.
7. Mesurer l'ajustement de l'arbre et du logement si nécessaire.
8. Nettoyer la zone de travail et les outils d'installation.
9. Confirmer l'exigence de lubrifiant correcte.
10. Consulter le manuel de service de la machine.

Pendant l'installation

• Ne pas appliquer de force de montage à travers les billes.
• Appliquer la force uniquement sur la bague qui est pressée.
• Ne pas séparer ou mélanger les paires de roulements appairés.
• Garder les marques d'appairage et l'orientation visibles.
• Éviter les impacts directs de marteau.
• Utiliser un réchauffeur de roulement propre ou une presse de précision si nécessaire.
• Protéger les pistes de roulement des particules métalliques et de la poussière.
• Ne pas toucher les surfaces nettoyées avec des gants contaminés.
• Ne pas rincer le lubrifiant d'usine, sauf indication contraire.
• Serrer les composants associés conformément aux spécifications de service.

Après l'installation

Comment choisir

Choisir un roulement uniquement par son apparence extérieure ou ses dimensions de base n'est pas recommandé. Le suffixe complet affecte la construction interne et les performances.

Liste de contrôle de sélection

Ne pas substituer uniquement sur la base de ces facteurs

• Même diamètre intérieur.
• Même diamètre extérieur.
• Apparence de roulement similaire.
• Même numéro de base 708.
• Prix d'achat inférieur.
• Vendeur non vérifié.
• Modèle de machine FUJI similaire.
• Axe mécanique similaire.
• Roulement sans marquage de suffixe visible.
• Roulements mélangés de différents ensembles.

Informations de demande recommandées

Pour un devis plus rapide et plus précis, envoyez :

Contrôle qualité

Avant l'expédition, le roulement doit être vérifié conformément aux conditions d'approvisionnement convenues.

Articles d'inspection recommandés

Recommandations de stockage

• Stocker dans un environnement intérieur propre et sec.
• Garder le roulement dans son emballage protecteur jusqu'à l'installation.
• Éviter tout contact direct avec l'eau ou les produits chimiques corrosifs.
• Ne pas placer d'objets lourds sur l'emballage du roulement.
• Prévenir les chocs et les vibrations pendant le stockage.
• Maintenir une identification claire de l'entrepôt.
• Garder les ensembles appairés ensemble.
• Utiliser le contrôle des stocks premier entré, premier sorti.
• Éviter les ouvertures d'emballage inutiles.
• Inspecter les pièces stockées depuis longtemps avant l'installation.

Questions fréquemment posées

1. Quel est le numéro de modèle complet du roulement H4218K ?

Le modèle complet du roulement NSK est 708ATYNDBMP5. « 708AT » n'est qu'une référence abrégée et n'indique pas la cage, l'agencement appairé, la précharge ou la classe de précision. Les bons de commande doivent utiliser le numéro de modèle complet ainsi que le numéro de pièce FUJI H4218K.

2. Le H4218K convient-il à toutes les machines FUJI NXT ou XP143 ?

Non. Les listes de pièces de rechange publiques associent le H4218K à certaines applications FUJI NXT et XP143, mais l'axe exact, le module mécanique, la plage de numéros de série et la révision de la machine peuvent différer. La compatibilité doit être confirmée par le marquage du roulement d'origine, la nomenclature FUJI ou le manuel de service.

3. Que signifient DB, M et P5 ?

DB indique un agencement de roulements appairés dos à dos. M indique une précharge moyenne, et P5 indique une classe de précision. Ces suffixes affectent la rigidité, le jeu de fonctionnement et la précision de fonctionnement, ils ne doivent donc pas être omis lors de la sélection d'un remplacement.

4. Un roulement 708 standard peut-il remplacer un 708ATYNDBMP5 ?

Un roulement 708 standard ne doit pas être considéré comme un remplacement automatique. Il peut avoir une conception de contact, une cage, une précharge, un agencement d'appairage ou une classe de précision différents. Même lorsque les dimensions externes semblent similaires, les performances de mouvement de la machine peuvent être différentes.

5. Quelles informations sont nécessaires avant le devis ?

Veuillez fournir le marquage complet du roulement, le numéro de pièce FUJI, le modèle de la machine, le numéro de série, la position d'installation, la quantité requise, l'état du produit et le pays de destination. Une photographie du roulement retiré et de l'étiquette de l'emballage est fortement recommandée pour la vérification finale.

Contactez-nous

Vous recherchez un roulement FUJI H4218K fiable pour la maintenance de machines SMT ?

Envoyez-nous votre modèle de machine, votre numéro de série, la quantité requise, la position d'installation et une photo claire du roulement retiré. Notre équipe vérifiera la référence NSK 708ATYNDBMP5 avant le devis et vous aidera à réduire le risque de commander une spécification incorrecte.

Nous prenons en charge :

• Vérification rapide du modèle.
• Consultation professionnelle sur les pièces de rechange SMT.
• Approvisionnement en roulements neufs.
• Emballage d'exportation international.
• Options de livraison dans le monde entier.
• Demandes de maintenance urgentes.
• Devis pour plusieurs pièces.
• Consolidation des pièces de machines FUJI.
• Photos des produits avant expédition.
• Préparation de la facture commerciale et de la liste de colisage.

Contactez SMT PARTS SUPPLY LTD. dès aujourd'hui pour connaître la disponibilité, les prix, les délais de livraison et la confirmation technique.

Modèle de demande

Clause de non-responsabilité sur la compatibilité et les marques déposées

Les noms FUJI et NSK, les modèles de machines et les numéros de pièces sont utilisés uniquement à des fins d'identification du produit et de référence de compatibilité. Cette page produit n'implique aucun parrainage, autorisation ou affiliation, sauf indication contraire dans le devis commercial.

La compatibilité des machines peut varier en fonction de l'année de production, du numéro de série, de la révision de l'assemblage et de l'historique de maintenance. Les acheteurs doivent confirmer le modèle exact du roulement et le numéro de pièce FUJI avant l'achat. L'installation finale doit être effectuée par du personnel de maintenance qualifié.
