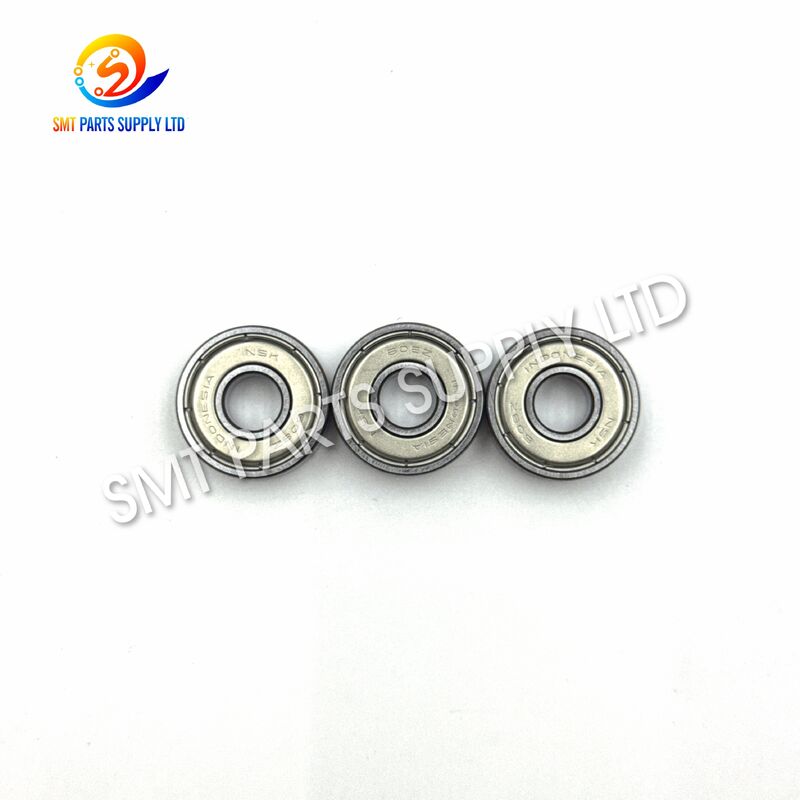

FUJI H4130E NSK 608Z Rameau blindé métallique avec un trou de 8 mm et un diamètre extérieur de 22 mm pour les machines SMT

Roulement blindé FUJI H4130E NSK 608Z pour machines CP6 CP7

Le roulement FUJI H4130E NSK 608Z est un roulement à billes à gorge profonde compact fourni pour le support rotatif, la transmission mécanique, le rouleau, l'arbre et les positions mobiles associées dans les équipements de placement FUJI SMT compatibles. Avec une configuration dimensionnelle standard de 8 mm de diamètre intérieur, 22 mm de diamètre extérieur et 7 mm de largeur, le roulement offre une option de remplacement pratique pour les composants H4130E usés ou endommagés.

Sa conception de chemin de roulement à gorge profonde permet une rotation en douceur tout en gérant principalement les charges radiales et les charges axiales limitées générées pendant le fonctionnement normal de la machine. La structure blindée en métal aide à réduire l'entrée de poussière et de particules étrangères tout en conservant le lubrifiant appliqué en usine.

Le H4130E est couramment référencé pour les machines FUJI de la série CP, y compris certaines configurations CP6, CP642, CP643, CP7, CP742, CP743 et CP842. Étant donné que les positions d'installation et les suffixes des roulements peuvent varier, les acheteurs doivent confirmer l'ancien marquage du roulement, le modèle de la machine, l'emplacement d'assemblage et la disposition du bouclier requis avant de commander.

Identification du produit

Avantages clés du produit

Dimensions standard compactes

Le format dimensionnel 8 × 22 × 7 mm permet au roulement de s'adapter à des ensembles rotatifs compacts où l'espace d'installation est limité. Ses dimensions standardisées de la série 608 facilitent l'identification physique et la comparaison des remplacements.

Support rotatif lisse

Le chemin de roulement à gorge profonde et la structure à billes réduisent le frottement de glissement entre l'arbre et le boîtier. Cela permet un mouvement plus fluide qu'un roulement usé, grippé, contaminé ou mal installé.

Transmission mécanique stable

Un roulement H4130E correctement sélectionné aide à maintenir la position de l'arbre et la cohérence de rotation. Un support de roulement stable est important dans les équipements SMT, car un mouvement irrégulier peut influencer le timing mécanique, les vibrations, le fonctionnement du chargeur et la répétabilité du placement.

Construction à blindage métallique

La configuration blindée fournit une barrière de protection contre les grosses particules de poussière et les corps étrangers tout en gardant le lubrifiant à l'intérieur du roulement. Cette construction convient aux positions mécaniques fermées ou semi-fermées où un faible frottement et une taille compacte sont requis.

Remplacement facile à entretenir

Le roulement peut être remplacé dans le cadre d'une maintenance préventive, d'une remise à neuf de la machine ou d'une réparation en cas de panne. Le remplacement d'un roulement usé avant son grippage complet peut aider à protéger l'arbre, le boîtier, la poulie, le rouleau et les composants environnants.

Convient aux environnements de production SMT

Le roulement H4130E est destiné aux équipements de placement de composants électroniques FUJI compatibles. Il peut être utilisé par les usines SMT, les services de maintenance, les reconstructeurs de machines, les revendeurs d'équipements et les sociétés de services de pièces détachées.

Cause : Pourquoi des problèmes de roulements surviennent

Les roulements fonctionnent en permanence sous une charge rotative, une pression d'assemblage, des vibrations, des variations de température et une exposition à la contamination. Au fil du temps, ces conditions peuvent endommager le chemin de roulement, les éléments roulants, le bouclier, la cage ou le lubrifiant.

Causes courantes de défaillance des roulements H4130E

Symptômes de défaillance typiques

Un roulement peut nécessiter une inspection ou un remplacement lorsqu'un ou plusieurs des symptômes suivants apparaissent :

• Bruit mécanique inhabituel lors du fonctionnement de la machine.
• Rugosité lorsque l'arbre ou le rouleau est tourné manuellement.
• Augmentation des vibrations autour de la position du roulement.
• Chaleur anormale à proximité de l’ensemble tournant.
• Rouille visible, décoloration, dommages au bouclier ou fuite de graisse.
• Jeu radial ou axial excessif.
• Mouvement irrégulier de l’arbre ou du rouleau supporté.
• Alarmes mécaniques répétées liées à l'ensemble concerné.
• Stabilité réduite de la machine après de longues périodes de fonctionnement.
• Grippage ou résistance du roulement lors de la rotation.

Les symptômes du portage ne doivent pas être évalués seuls. Des problèmes similaires peuvent également être causés par un arbre plié, un boîtier usé, une fixation desserrée, une courroie endommagée, une tension incorrecte, un rouleau contaminé ou un mauvais alignement de l'assemblage.

Solution : remplacement du roulement H4130E usé

Le remplacement d'un roulement usé par un composant FUJI H4130E NSK 608Z correctement adapté peut restaurer un support mécanique fluide et réduire les frottements indésirables. Le remplacement doit correspondre aux dimensions du roulement d'origine, à la configuration du bouclier, au suffixe de dégagement, à la position de la machine et aux exigences d'installation.

Processus de remplacement recommandé

Un roulement ne doit jamais être installé en appliquant un impact incontrôlé à travers les éléments roulants. Lors du montage du roulement sur un arbre, la force d'installation doit normalement être appliquée sur la bague intérieure. Lors de son montage dans un boîtier, une force doit normalement être appliquée sur la bague extérieure.

Spécifications techniques

La référence officielle NSK pour la série standard 608 indique un alésage de 8 mm, un diamètre extérieur de 22 mm, une largeur de 7 mm, une charge dynamique de base d'environ 3 650 N, une charge statique de base d'environ 1 370 N et des vitesses de référence allant jusqu'à 34 000 min⁻¹ avec lubrification à la graisse. Il s'agit de valeurs de référence de série standard plutôt que de valeurs de fonctionnement garanties pour chaque suffixe H4130E ou installation de machine.

Note technique importante

La désignation608Zidentifie généralement un roulement avec un blindage métallique, tandis que608ZZ,608ZZ1, ou les désignations associées indiquent différents blindages ou configurations spécifiques au fabricant. Certains enregistrements commerciaux H4130E identifient le roulement comme 608Z, tandis que d'autres répertorient 608ZZ ou 608ZZMC3E.

Pour cette raison, le roulement fourni doit être confirmé par :

• Le marquage complet sur le roulement d'origine.
• Le nombre de boucliers métalliques.
• Exigences de dégagement interne ou de suffixe.
• Le modèle de machine FUJI.
• Le poste de montage.
• Les dimensions de l'arbre et du boîtier.
• Le manuel des pièces de la machine concernée.

Ne sélectionnez pas le roulement en utilisant uniquement le numéro de base « 608 » lorsque le suffixe complet est disponible.

Application

Le roulement FUJI H4130E NSK 608Z est utilisé comme composant de support mécanique dans les machines de placement de composants électroniques compatibles. Il peut être installé dans des ensembles rotatifs où un roulement compact est requis pour supporter un arbre, un rouleau, une came, une poulie, un élément de transmission ou un composant mobile associé.

Applications typiques de l'équipement

Références de machines compatibles

Le H4130E est couramment commercialisé pour certaines configurations de machines FUJI, notamment :

• FUJICP6.
• FUJI CP642.
• FUJICP643.
• FUJICP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Autres assemblages FUJI utilisant la même spécification de roulement H4130E.

La compatibilité doit être vérifiée car la même famille de machines peut contenir différentes révisions mécaniques, options d'assemblage, années de production et suffixes de roulements.

Scénarios d'utilisation recommandés

Maintenance préventive programmée

Les usines exploitant des lignes SMT à grand volume peuvent conserver les roulements H4130E dans leur inventaire de maintenance. Le remplacement peut être programmé lorsque l'inspection révèle un bruit, un jeu, une friction, une contamination ou des dommages visibles anormaux.

Réparation d'urgence de machines

Lorsqu'un roulement tombe en panne de manière inattendue, un remplacement vérifié peut réduire les temps d'arrêt de l'équipement. Pour les devis urgents, les acheteurs doivent fournir le marquage du roulement, le modèle de la machine, la quantité requise et des photographies claires.

Révision des machines

Lors d'une révision complète d'une machine de la série CP, les techniciens peuvent inspecter les roulements dans tout le système mécanique. Les roulements présentant une rugosité, de la corrosion, un jeu excessif ou des dommages au blindage doivent être remplacés.

Remise à neuf de matériel d'occasion

Les machines SMT d'occasion nécessitent souvent une inspection mécanique avant l'installation dans une nouvelle usine. Le remplacement des roulements usés peut améliorer la stabilité de fonctionnement et réduire les risques de maintenance lors de la remise en service.

Fourniture internationale de pièces de rechange

La taille compacte du roulement H4130E le rend adapté à la livraison express internationale. Il peut être emballé individuellement ou combiné avec d’autres pièces de machines FUJI en un seul envoi.

Comment ça marche

Un roulement à billes à gorge profonde se compose principalement d'une bague intérieure, d'une bague extérieure, de billes roulantes, d'une cage, d'un lubrifiant et d'un écran de protection. La bague intérieure s'adapte normalement autour de l'arbre, tandis que la bague extérieure est positionnée à l'intérieur du boîtier.

Lorsque l'arbre tourne, les billes roulent entre les chemins de roulement intérieur et extérieur. Le contact roulant produit moins de friction que le contact coulissant direct, permettant à l'arbre ou au rouleau de se déplacer plus efficacement.

Principe de fonctionnement

Transmission de charge

La charge radiale est transférée de l'arbre à la bague intérieure, à travers les billes et dans la bague extérieure et le boîtier. Un roulement à gorge profonde peut également accepter une force axiale limitée dans les deux sens, mais la charge réelle autorisée dépend de la vitesse, de l'ajustement, de la lubrification, de l'alignement, de la température et des conditions de fonctionnement.

Importance dans les équipements SMT

Les machines de placement SMT reposent sur des mouvements mécaniques répétés et contrôlés. Un roulement présentant un jeu ou une rugosité excessive peut introduire des vibrations et un mouvement irrégulier. Un roulement correctement adapté favorise un fonctionnement stable de la machine en maintenant une rotation plus douce et un positionnement plus cohérent de l'arbre.

Avantages en termes de performances

Rotation à faible friction

La conception à bille roulante réduit la résistance mécanique et permet un mouvement fluide dans les assemblages compacts.

Faible encombrement d'installation

Les dimensions 8 × 22 × 7 mm offrent un support rotatif sans nécessiter un grand boîtier ou une grande structure d'arbre.

Support de charge radiale

Le chemin de roulement à gorge profonde convient pour supporter les charges radiales généralement générées par les arbres rotatifs, les rouleaux et les mécanismes de transmission.

Support axial bidirectionnel limité

La géométrie du chemin de roulement peut accepter une charge axiale limitée dans les deux sens lorsque le roulement est correctement installé et utilisé dans ses conditions spécifiées.

Exposition réduite à la contamination

Le bouclier métallique aide à limiter l'entrée de particules plus grosses tout en retenant le lubrifiant. Il n'est pas équivalent à un roulement entièrement étanche et ne doit pas être exposé à une forte contamination liquide.

Stratégie de maintenance simple

Le roulement étant un composant mécanique remplaçable, les équipes de maintenance peuvent l'inspecter et le remplacer sans changer la machine complète lorsque les pièces environnantes restent utilisables.

Directives d'installation

Une installation correcte a un effet majeur sur les performances des roulements. Un nouveau roulement peut tomber en panne rapidement s'il est installé avec une force excessive, une contamination, un mauvais alignement ou un ajustement incorrect.

Avant l'installation

• Confirmez que H4130E est le numéro de pièce FUJI requis.
• Vérifiez le marquage complet des roulements NSK.
• Mesurez l'alésage, le diamètre extérieur et la largeur si nécessaire.
• Comparez le nombre et la position des boucliers.
• Inspectez l’arbre pour déceler toute usure, rayures, corrosion ou flexion.
• Inspectez le boîtier pour déceler tout jeu, déformation ou contamination.
• Préparez les outils de montage et de retrait de roulements appropriés.
• Gardez le nouveau roulement scellé jusqu'à l'installation.
• Nettoyez la zone de travail avant d'ouvrir l'emballage.
• Suivez la procédure de maintenance du fabricant de la machine.

Pendant l'installation

• Ne frappez pas directement le roulement avec un marteau en acier.
• Ne transférez pas la force de pression à travers les billes.
• Appliquez une force uniquement sur la bague recevant l’ajustement serré.
• Gardez le roulement d'équerre par rapport à l'arbre et au boîtier.
• Évitez d'endommager le bouclier.
• Ne retirez pas la graisse d'usine sans raison technique.
• Ne mélangez pas des outils d'installation sales et propres.
• Vérifiez que les entretoises et les composants de retenue sont correctement positionnés.
• Serrez les fixations associées conformément à la procédure de l'équipement.
• Tournez l'ensemble manuellement avant de rétablir l'alimentation de la machine.

Après l'installation

• Confirmez que la rotation est fluide et sans blocage.
• Vérifiez l'assemblage pour déceler un jeu excessif.
• Faites fonctionner la machine à une vitesse contrôlée.
• Écoutez les clics, les grattages ou les bruits irréguliers.
• Observez la zone de roulement pour déceler toute chaleur anormale.
• Revérifiez les fixations après le test initial, si nécessaire.
• Enregistrez la date de maintenance et la position de remplacement.
• Conservez le roulement retiré pour une analyse de défaillance si nécessaire.

Recommandations d'entretien

Le roulement H4130E est généralement traité comme un composant remplaçable. Les intervalles de maintenance dépendent des heures de fonctionnement, de la vitesse, de la charge, de l'environnement, de la précision de l'installation et de l'état de la machine.

Recommandations de stockage

• Conservez le roulement dans son emballage de protection d'origine.
• Conservez-le dans un endroit propre, sec et à température contrôlée.
• Évitez tout contact direct avec l'eau ou les produits chimiques corrosifs.
• Ne placez pas d’objets lourds sur le paquet de roulements.
• N'ouvrez pas le paquet avant l'installation.
• Utilisez la gestion des stocks selon le principe du premier entré, premier sorti.
• Étiquetez le stock avec les numéros de référence FUJI et NSK.
• Séparez les composants neufs, utilisés, réparés et retirés.
• Évitez de manipuler le roulement avec les mains mouillées ou sales.
• Inspectez l’inventaire stocké depuis longtemps avant l’installation.

Comment choisir le bon roulement

La sélection du bon roulement nécessite plus que la simple correspondance des dimensions. Deux roulements peuvent avoir la même taille de 8 × 22 × 7 mm mais diffèrent par la disposition du blindage, le jeu, la lubrification, la précision, la conception de la cage ou les spécifications de fonctionnement.

Liste de contrôle de sélection

Sélection 608Z et 608ZZ

Un roulement 608Z et un roulement 608ZZ partagent normalement les mêmes dimensions primaires, mais leurs dispositions de blindage diffèrent. La configuration du blindage peut affecter la protection contre la contamination, la rétention du lubrifiant, l'orientation de l'installation et la résistance.

Si le composant d'origine est marqué608ZZ, ne le remplacez pas automatiquement par608Zsans confirmer l'exigence technique. De même, des suffixes tels queMC3Epeut indiquer une spécification interne qui doit être adaptée lorsque cela est nécessaire.

Informations recommandées pour le devis

Pour obtenir un devis précis, envoyez :

1. Nom du produit : roulement FUJI.
2. Numéro de pièce FUJI : H4130E.
3. Marquage NSK complet.
4. Modèle de machine et numéro de série.
5. Quantité requise.
6. Exigence relative à l’état du produit.
7. Photographies claires des deux côtés du roulement.
8. Photographie de la position d'installation lorsque cela est possible.
9. Pays de destination et code postal.
10. Date de livraison souhaitée.

Contrôle qualité

Avant expédition, le roulement peut être vérifié selon les exigences de la commande confirmée.

Éléments d'inspection suggérés

L’inspection ne remplace pas la confirmation de compatibilité côté machine. Les acheteurs restent responsables de vérifier le numéro de pièce et le suffixe corrects pour leur équipement.

Emballage et expédition

Le roulement H4130E est un composant de précision compact et doit être protégé contre la contamination, l'humidité, les chocs et le mélange pendant le transport.

Méthode d'emballage

• Emballage de protection individuel si disponible.
• Emballage antirouille et résistant à la poussière.
• Identification claire du numéro de pièce.
• Rembourrage intérieur pour éviter les mouvements.
• Carton d'exportation solide pour le transport international.
• Étiquettes de lots pour plusieurs quantités.
• Emballage extérieur basé sur le poids de l'envoi et la destination.
• Emballage combiné avec d'autres pièces de rechange SMT sur demande.

Options d'expédition

Le délai de livraison réel dépend de l'état du stock, de la quantité commandée, de la confirmation du paiement, de la destination, du traitement douanier et du mode de transport sélectionné.

Pourquoi choisir ce produit

• Numéro de pièce FUJI reconnaissable H4130E.
• Référence de roulement NSK série 608.
• Dimensions d'installation compactes 8 × 22 × 7 mm.
• Conception à rainure profonde pour un support rotatif fluide.
• Construction blindée pour une protection pratique contre la contamination.
• Convient pour la maintenance préventive et corrective.
• Applicable aux équipements compatibles de la série FUJI CP.
• Facile à combiner avec d’autres commandes de pièces détachées SMT.
• Processus de vérification de précommande clair.
• Assistance à l'emballage et à l'expédition à l'international.
• Les demandes de petites quantités et de commandes par lots sont acceptées.
• Les photographies techniques peuvent être vérifiées avant expédition.

Déclaration de compatibilité et de marque

Les noms, modèles et numéros de pièces FUJI et NSK sont utilisés uniquement à des fins d'identification du produit et de référence de compatibilité. Sauf confirmation spécifique dans la citation, aucune déclaration ne doit être interprétée comme une autorisation, une affiliation, une approbation ou une nomination par les propriétaires respectifs de la marque.

L'apparence du produit, les marquages, l'emballage, le lot de production, le suffixe et les spécifications peuvent varier. La compatibilité doit être confirmée à l'aide du manuel de la machine, du marquage original des roulements, des dimensions des anciennes pièces, de la position d'assemblage et des photographies fournies par le client.

Le vendeur ne doit pas décrire le produit comme « original », « authentique » ou « autorisé » à moins que sa source et son état n'aient été vérifiés pour le stock spécifique proposé.

FAQ

1. À quoi sert le roulement FUJI H4130E ?

Le roulement H4130E est utilisé pour prendre en charge le mouvement rotatif dans les assemblages de machines FUJI SMT compatibles. Selon la configuration de la machine, elle peut fonctionner avec un arbre, un rouleau, une came, une poulie, un mécanisme de transmission ou tout autre composant rotatif. La position d'installation exacte doit être vérifiée dans le manuel des pièces de la machine ou confirmée à partir du composant retiré.

2. Quelles sont les dimensions du roulement NSK 608Z ?

Les dimensions standard des roulements de la série 608 sont de 8 mm de diamètre intérieur, de 22 mm de diamètre extérieur et de 7 mm de largeur. Les acheteurs doivent toujours mesurer l'ancienne pièce et vérifier le suffixe complet, car les roulements avec des dimensions externes identiques peuvent avoir des boucliers, des jeux internes, une lubrification et des spécifications de performance différents.

3. Le H4130E est-il compatible avec toutes les machines FUJI CP6 et CP7 ?

Le H4130E est communément référencé pour certains équipements CP6, CP642, CP643, CP7, CP742, CP743 et CP842. Cependant, la compatibilité ne peut pas être garantie uniquement par la famille de machines. Veuillez fournir le modèle exact de la machine, le numéro de série, la position d'installation, le marquage de l'ancien roulement et des photographies avant de commander.

4. Quelle est la différence entre 608Z et 608ZZ ?

Les deux utilisent normalement les mêmes dimensions de base de 8 × 22 × 7 mm. La principale différence réside dans la disposition du bouclier métallique. La désignation AZ identifie généralement un bouclier, tandis que ZZ identifie les boucliers des deux côtés. Des suffixes supplémentaires peuvent indiquer le dégagement, la lubrification ou des détails spécifiques au fabricant. Faites toujours correspondre le marquage original complet.

5. Quelles informations sont requises pour un devis ?

Veuillez envoyer le numéro de pièce FUJI H4130E, le code de roulement NSK complet, le modèle de machine, la quantité requise, les exigences d'état du produit, le pays de destination et des photographies claires du roulement d'origine. Pour les commandes urgentes, indiquez également votre compte de messagerie ou votre mode de livraison préféré.

Contactez-nous

Vous recherchez un roulement de remplacement fiable pour votre machine de placement FUJI SMT ?

Envoyez-nous les informations suivantes pour une confirmation et un devis précis :

• Numéro de pièce FUJI.
• Marquage complet des roulements NSK.
• Modèle de machine et numéro de série.
• Quantité requise.
• Photographies des deux côtés du roulement.
• Photographie de la position d'installation.
• Exigence relative à l’état du produit.
• Pays de destination et code postal.
• Méthode d'expédition préférée.
• Date de livraison souhaitée.

Notre équipe de pièces de rechange SMT peut vous aider à identifier les produits, à vérifier la compatibilité, à confirmer les stocks, à planifier les expéditions combinées et à livrer à l'international.

Contactez-nous dès aujourd'hui pour connaître les prix, la disponibilité, la confirmation technique et les pièces de rechange associées pour machines FUJI SMT.
