Capteur de limite X de convoyeur spécifique à la machine pour imprimante à écran MPM125 avec confirmation de position

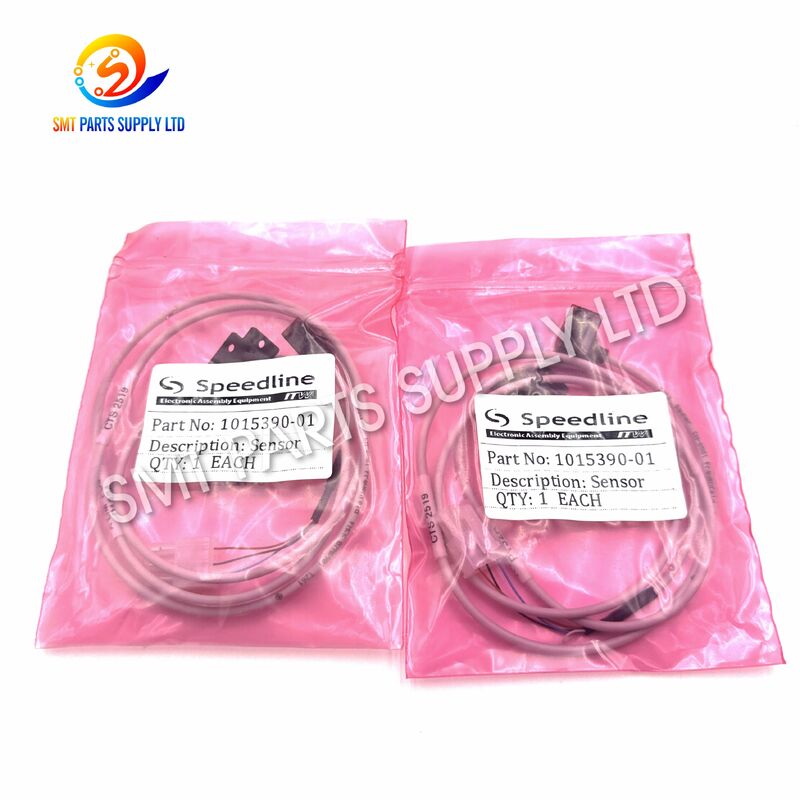

Capteur de fin de course X du convoyeur Speedline MPM 1015390-01 pour imprimante MPM125

Le capteur de fin de course X du convoyeur Speedline MPM 1015390-01 est un composant de détection de position spécifique à la machine, conçu pour le système de mouvement du convoyeur de l'imprimante sérigraphique MPM125. Installé à la position limite désignée de l'axe X, le capteur fournit un signal de commutation électrique lorsque le mécanisme du convoyeur atteint sa limite de déplacement définie. Ce signal permet au contrôleur de la machine d'identifier la position de fin, d'arrêter ou d'inverser le mouvement associé, et de maintenir une séquence de fonctionnement contrôlée.

Un capteur de fin de course fonctionnant correctement est important pour un transport stable des cartes, une initialisation fiable de la machine et un positionnement cohérent du convoyeur. Lorsque le capteur d'origine est endommagé, contaminé, électriquement instable ou mécaniquement mal aligné, l'imprimante peut afficher des alarmes de position, ne pas réussir l'initialisation de référence, ou interrompre le transfert normal des circuits imprimés.

La pièce numéro 1015390-01 est fournie comme pièce de rechange pour les applications de maintenance et de réparation. La compatibilité doit être confirmée par le numéro de pièce, la position installée, l'apparence du connecteur, les dimensions de montage et la configuration de la machine avant l'achat.

Le système de convoyeur déplace les circuits imprimés dans, à travers et hors de la zone d'impression. Son mouvement doit rester dans une plage mécanique contrôlée. Le capteur de fin de course X agit comme une référence de position et un composant de protection contre les dépassements de course dans cette séquence de mouvement.

Sans un signal de fin de course fiable, le système de contrôle peut être incapable de déterminer si le mécanisme du convoyeur a atteint sa limite prévue. Cela peut entraîner des tentatives de mouvement répétées, des alarmes machine, une initialisation incomplète, des contacts mécaniques anormaux ou un transfert interrompu des circuits imprimés.

Le capteur contribue à plusieurs fonctions importantes de la machine :

Un capteur de fin de course X du convoyeur fonctionne de manière répétée chaque fois que la machine s'initialise, ajuste sa position de convoyeur, ou exécute la séquence de mouvement pertinente. L'utilisation de production à long terme peut exposer le composant aux vibrations, à la poussière, aux résidus de pâte à souder, aux produits chimiques de nettoyage, au mouvement des câbles et aux impacts mécaniques.

La défaillance du capteur n'est pas toujours causée par le composant de détection seul. Le câblage, les connecteurs, les supports de montage, les entrées de contrôle et l'alignement mécanique doivent également être inspectés lors du dépannage.

Un capteur de fin de course X de convoyeur défectueux ou mal réglé peut produire un ou plusieurs des symptômes suivants :

Ces symptômes peuvent également être causés par un blocage mécanique, des câbles endommagés, des paramètres machine incorrects, des connecteurs desserrés, des défauts de la carte d'entrée ou des problèmes d'assemblage du convoyeur. Une inspection complète doit être effectuée avant de remplacer les pièces.

Le remplacement d'un capteur de fin de course défectueux ou instable peut rétablir une rétroaction de position de convoyeur fiable et aider la machine à terminer sa séquence de mouvement normale. La pièce de remplacement doit correspondre au capteur d'origine en termes de caractéristiques électriques, de dimensions physiques, d'orientation de montage, de configuration du connecteur et de comportement de commutation.

Le capteur de fin de course X du convoyeur Speedline MPM 1015390-01 est destiné à fournir une solution de maintenance pratique pour les imprimantes sérigraphiques MPM125 utilisant le numéro de pièce correspondant et la configuration du convoyeur.

Les caractéristiques électriques, le type de sortie, l'affectation des broches du connecteur, la longueur du câble, la distance de détection et les dimensions de montage ne doivent pas être sélectionnés uniquement sur l'apparence. Différentes versions de capteurs peuvent avoir des boîtiers similaires tout en utilisant des tensions de fonctionnement, une logique de sortie, des configurations de câblage ou des normes de connecteur différentes.

Pour un approvisionnement précis, envoyez les informations suivantes :

1. Numéro de pièce complet indiqué sur le composant d'origine.
2. Modèle de la machine et numéro de série de la machine.
3. Photographies claires de l'avant, de l'arrière, du connecteur, du câble et de l'étiquette.
4. Position de montage à l'intérieur de l'assemblage du convoyeur.
5. Quantité requise.
6. Message d'erreur existant, le cas échéant.

Le capteur 1015390-01 est principalement utilisé dans le système de contrôle de position du convoyeur de la configuration spécifiée de l'imprimante sérigraphique MPM. Il convient aux départements de maintenance, aux installations de production SMT, aux entreprises de réparation d'équipements et aux distributeurs de pièces de rechange nécessitant un remplacement du composant installé correspondant.

• Prestataires de services de fabrication électronique.
• Usines de production SMT.
• Ateliers d'assemblage de circuits imprimés.
• Équipes de maintenance d'imprimantes sérigraphiques.
• Entreprises de réparation d'automatisation industrielle.
• Reconditionneurs d'équipements SMT d'occasion.
• Distributeurs internationaux de pièces de rechange SMT.
• Prestataires de services techniques.

Le capteur de fin de course X du convoyeur fonctionne dans le cadre du système de rétroaction de contrôle de mouvement de l'imprimante. Lorsque le mécanisme du convoyeur se déplace vers sa limite définie sur l'axe X, une cible mécanique, un actionneur ou un objet détectable s'approche de la position de détection.

Une fois la condition d'activation requise atteinte, le capteur modifie son état de sortie électrique. Le contrôleur de la machine lit cet état via le circuit d'entrée correspondant et détermine que le convoyeur a atteint la limite ou la position de référence attendue.

Le contrôleur peut alors arrêter le mouvement associé, inverser la direction, compléter une étape d'initialisation de référence, ou passer à l'étape suivante de la séquence de fonctionnement.

Un capteur de fin de course ne contrôle pas directement le moteur du convoyeur. Il fournit un signal d'entrée au système de contrôle de la machine. Le contrôleur interprète ce signal conjointement avec la logique logicielle, les commandes moteur, les conditions de temporisation et d'autres entrées de sécurité.

Pour cette raison, un signal de fin de course de convoyeur manquant peut provenir de plusieurs zones :

• Le capteur lui-même.
• Le câble du capteur.
• Le connecteur.
• Le faisceau de câblage.
• La borne d'entrée du contrôleur.
• La carte d'entrée.
• La cible mécanique.
• Le support de montage.
• Le paramètre machine ou la séquence de contrôle.

Une sélection correcte nécessite plus qu'une simple correspondance de l'apparence générale du produit. Les capteurs industriels peuvent sembler identiques tout en utilisant un câblage différent, une polarité de sortie, une affectation des broches du connecteur, des plages de détection ou des dispositions de montage différentes.

Pour un devis plus rapide et un risque de sélection plus faible, fournissez :

Numéro de pièce + Modèle de machine + Numéro de série + Photos de la pièce d'origine + Quantité + Pays de livraison

Exemple de format de demande :

Pièce requise : Speedline MPM 1015390-01
Modèle de machine : MPM125
Application : Position limite X du convoyeur
Quantité : 2 pièces
Numéro de série de la machine : Disponible sur demande
Photos : Avant, étiquette, connecteur, câble et position de montage joints

Avant le remplacement, les techniciens doivent distinguer un problème de détection électrique d'un problème de mouvement mécanique.

L'installation doit être effectuée par du personnel de maintenance qualifié connaissant les imprimantes sérigraphiques SMT et les systèmes électriques industriels.

1. Arrêtez la machine et suivez la procédure d'isolement électrique de l'installation.
2. Enregistrez la position du capteur existant avant le retrait.
3. Photographiez le routage du câble, l'orientation du connecteur, la position du support et le dégagement de la cible.
4. Vérifiez le numéro de pièce de remplacement et la configuration physique.
5. Débranchez le capteur d'origine sans tirer directement sur le câble.
6. Retirez les vis de montage et conservez les entretoises ou les supports.
7. Installez le capteur de remplacement dans la même orientation.
8. Faites passer le câble à l'écart des pièces mobiles, des arêtes vives et des zones à haute température.
9. Branchez le connecteur de manière sécurisée et confirmez que le mécanisme de verrouillage est engagé.
10. Rétablissez l'alimentation conformément aux procédures de maintenance approuvées.
11. Vérifiez l'état du capteur sur l'écran d'entrée ou de diagnostic de la machine.
12. Déplacez le convoyeur lentement en mode manuel.
13. Confirmez que le signal change à la bonne position.
14. Vérifiez que le convoyeur s'arrête avant d'atteindre une limite mécanique dommageable.
15. Terminez l'initialisation de la machine et effectuez plusieurs cycles de transfert de cartes vides.
16. Vérifiez à nouveau les vis de montage et le routage du câble après le test.

• Ne modifiez pas le connecteur sans confirmer l'affectation des broches.
• N'installez pas un capteur basé uniquement sur l'apparence du boîtier.
• Ne tirez pas et ne pliez pas brusquement le câble.
• Ne laissez pas la cible mobile heurter le corps du capteur.
• N'appliquez pas une force de serrage excessive sur les zones de montage en plastique.
• Ne modifiez pas la position d'activation sans enregistrer le réglage d'origine.
• Ne contournez pas le signal de fin de course pour la production normale.
• N'appliquez pas une tension non vérifiée au capteur.
• N'utilisez pas de solvants agressifs sur le boîtier ou le câble du capteur.
• Ne commencez pas le fonctionnement automatique avant que la vérification manuelle ne soit terminée.

Avant de remplacer le capteur, inspectez les éléments suivants :

Après l'installation, vérifiez :

• Que le capteur est solidement monté.
• Que la cible approche de la zone de détection correcte.
• Que l'état de l'entrée change de manière cohérente.
• Que le signal est stable pendant le mouvement du câble.
• Que le convoyeur s'arrête à l'emplacement prévu.
• Que l'imprimante termine l'initialisation normalement.
• Que le transfert des circuits imprimés se déroule sans interruption anormale.
• Qu'aucune nouvelle alarme de capteur, de convoyeur ou de sécurité n'apparaît.
• Que le câble reste à l'écart de tous les composants mobiles.
• Que la machine effectue plusieurs cycles de manière cohérente.

Une inspection régulière peut identifier les problèmes de capteur avant qu'ils n'entraînent un arrêt complet de la machine.

L'intervalle d'inspection approprié dépend de l'utilisation de la machine, des conditions de l'usine, des normes de maintenance et de l'historique des défaillances précédentes.

La référence 1015390-01 permet aux équipes de maintenance de rechercher une pièce de rechange machine définie plutôt que de sélectionner un capteur à usage général sans informations de compatibilité suffisantes.

Le composant est utilisé pour détecter la limite de déplacement de l'axe X du convoyeur désignée et fournir l'état de position requis au système de contrôle de la machine.

Un signal de capteur fiable aide l'imprimante à confirmer sa position de référence au démarrage et à récupérer des alarmes liées au convoyeur.

Le remplacement d'un capteur défectueux confirmé peut éliminer les tests répétés d'un composant instable et permettre aux techniciens de continuer à vérifier le système de convoyeur plus large.

Les installations de production utilisant des équipements MPM peuvent conserver des capteurs critiques vérifiés en stock pour réduire le temps de réparation d'urgence.

Le produit peut être proposé pour les usines électroniques, les sociétés de service d'équipement et les distributeurs de pièces de rechange SMT nécessitant une expédition internationale.

Chaque composant fourni doit être vérifié conformément aux exigences de la commande et aux conditions de test disponibles.

Étant donné que les versions de machines peuvent différer, la compatibilité finale dépend de la configuration installée du client.

Le capteur doit être emballé pour protéger le corps de détection, le câble et le connecteur contre les chocs, la compression, l'humidité et l'exposition électrostatique pendant le transport.

1. Inspection visuelle avant l'emballage.
2. Emballage protecteur autour du corps du capteur.
3. Câble disposé sans pliage serré.
4. Connecteur protégé contre les chocs et la contamination.
5. Emballage intérieur individuel.
6. Étiquette d'identification du numéro de pièce.
7. Carton extérieur renforcé pour le transport international.
8. Protection supplémentaire selon la quantité et la destination de l'expédition.

Les méthodes d'expédition disponibles peuvent inclure l'express international, le fret aérien, l'expédition consolidée ou l'expédition avec d'autres pièces de rechange SMT.

Pour recevoir un devis précis, envoyez les détails suivants :

Le capteur 1015390-01 détecte la limite de déplacement de l'axe X du convoyeur désignée et envoie un signal de position au système de contrôle de l'imprimante. Ce signal supporte l'arrêt du convoyeur, la confirmation de la position de référence, l'initialisation de la machine et la séquence de transfert normale des circuits imprimés.

Non. La compatibilité ne doit pas être présumée pour toutes les imprimantes MPM. La pièce est répertoriée pour l'application de convoyeur MPM125 spécifiée, mais le numéro de série de la machine, le connecteur, le câble, la disposition de montage et le numéro de pièce installé doivent être vérifiés avant de commander.

Vérifiez l'indicateur du capteur ou l'état de l'entrée de la machine pendant le déplacement manuel du convoyeur. Inspectez également l'alignement de la cible, le connecteur, le câble, l'alimentation et l'entrée du contrôleur. Un capteur peut fonctionner correctement tandis qu'un câble cassé ou un circuit d'entrée défectueux empêche le contrôleur de recevoir son signal.

Fournissez le numéro de pièce 1015390-01, le modèle de la machine, le numéro de série, la quantité requise, le pays de livraison et des photographies claires du capteur d'origine. Le connecteur, le câble, l'étiquette, les trous de montage et la position d'installation doivent être visibles sur les photographies.

Une apparence similaire ne confirme pas la compatibilité. Le remplacement doit correspondre à la tension requise, au comportement de sortie, à l'affectation des broches du connecteur, à la configuration du câble, aux caractéristiques de détection, aux dimensions de montage et à la position d'activation. Un capteur incorrect peut causer des alarmes, des dommages au câblage ou un fonctionnement de convoyeur peu fiable.

SMT PARTS SUPPLY LTD. fournit des pièces d'imprimantes sérigraphiques, des pièces de rechange pour machines SMT, des capteurs, des moteurs, des cartes de contrôle, des composants de convoyeur, des alimentateurs, des buses et des articles de maintenance pour les équipements de fabrication électronique.

Pour un devis rapide, veuillez envoyer :

• Numéro de pièce : 1015390-01
• Modèle de machine : MPM125
• Photographies du composant d'origine
• Numéro de série de la machine
• Quantité requise
• Pays de livraison
• Date de livraison prévue
• Autres pièces de rechange requises pour la même machine

Notre équipe commerciale vérifiera la référence du produit, la disponibilité, les exigences d'emballage et les options d'expédition selon votre demande.

Contactez-nous dès aujourd'hui pour connaître les prix, la vérification de compatibilité, les informations de livraison et les devis combinés de pièces de rechange SMT.
