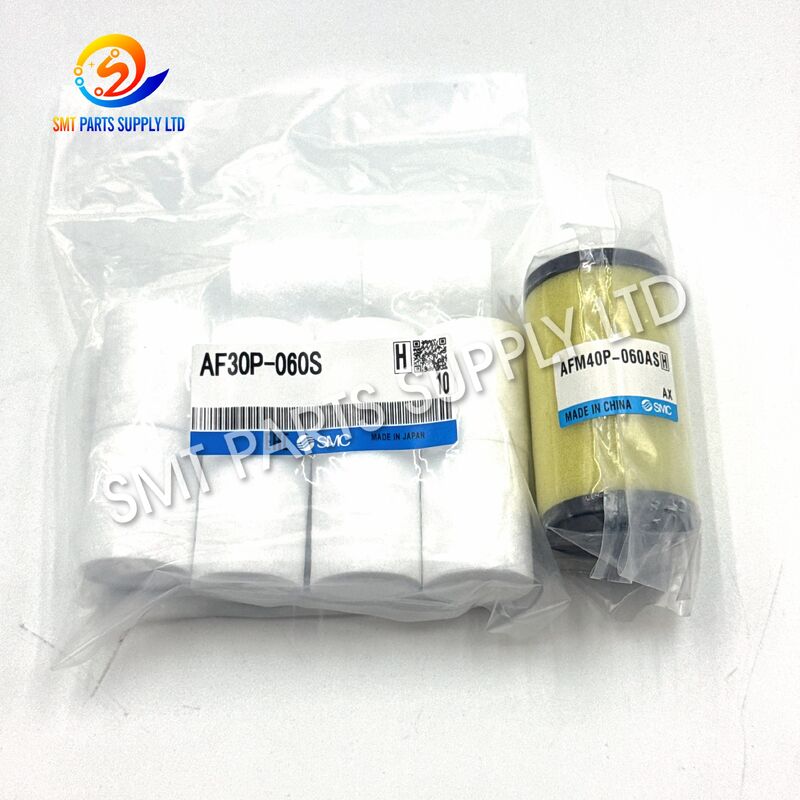

Jeu d'éléments filtrants SMC AF30P-060S AFM40P-060AS 5 µm 0,3 µm pour la filtration des particules et des brouillards d'huile dans l'air comprimé

Ensemble d'éléments filtrants SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm AF30 AFM40

L'ensemble d'éléments filtrants SMC AF30P-060S et AFM40P-060AS est conçu pour la maintenance préventive des systèmes de préparation d'air comprimé utilisés dans les équipements de production SMT, les chaînes d'assemblage automatisées, les machines d'inspection, les outils pneumatiques et les systèmes de contrôle industriel. L'AF30P-060S sert d'élément filtrant nominal de 5 μm pour les filtres à air de la série AF30, tandis que l'AFM40P-060AS est un ensemble d'éléments utilisé avec les séparateurs de brouillard de la série AFM40. Les informations de référence officielles SMC identifient l'AF30P-060S comme élément filtrant de remplacement pour l'équipement AF30 et répertorient l'AFM40P-060AS pour les modèles de filtre micronique AFM40 et AFM40-06.

Utilisés ensemble dans une ligne de traitement de l’air correctement configurée, ces éléments prennent en charge une filtration par étapes. La première étape élimine les plus gros contaminants solides et les impuretés condensées, tandis que la deuxième étape permet une séparation plus fine du brouillard. Les informations techniques SMC spécifient une valeur nominale de 5 μm pour la filtration AF standard et une valeur nominale de 0,3 μm pour les séparateurs de brouillard AFM.

Ce produit est fourni sous forme d'ensemble d'éléments de remplacement plutôt que sous forme d'un filtre à air complet, d'un régulateur, d'un bol, d'un boîtier, d'une vanne de vidange ou d'un ensemble de traitement pneumatique.

Le catalogue Web officiel de SMC décrit l'AFM40P-060AS comme un « assemblage d'éléments », tandis que l'AF30P-060S est identifié comme un élément filtrant pour les équipements de la série AF30.

L'air comprimé peut contenir de la poussière, des particules de rouille, de l'humidité condensée, de l'huile de compresseur, des débris de tuyaux et d'autres contaminants. Ces impuretés peuvent traverser le réseau d’air de l’usine et pénétrer dans les composants pneumatiques de précision.

Dans les environnements de production SMT, les dispositifs pneumatiques contrôlent fréquemment la manipulation des composants, le fonctionnement de l'alimentateur, la génération de vide, le mouvement des buses, le transfert des cartes, le serrage, le levage et le positionnement. Même de petites quantités de contamination peuvent affecter la réponse et la fiabilité de ces systèmes.

Un élément filtrant doit être inspecté lorsqu’une ou plusieurs des conditions suivantes apparaissent :

Ces symptômes peuvent également être causés par une fuite, un dysfonctionnement du régulateur, des joints endommagés, des tubes bloqués, des problèmes de compresseur ou des réglages incorrects de la machine. L'ensemble du système pneumatique doit être vérifié avant de confirmer la cause.

L'ensemble AF30P-060S et AFM40P-060AS offre une solution de maintenance pratique pour les systèmes de traitement de l'air nécessitant à la fois une filtration générale et une séparation des brouillards.

L'AF30P-060S est normalement installé dans le corps de filtre à air AF30 correspondant comme étage de filtration primaire. Son niveau de filtration nominal de 5 μm est destiné à l'élimination des contaminants courants de l'air comprimé avant que l'air n'atteigne les composants de traitement plus fins. La documentation SMC indique 5 μm comme indice de filtration nominal standard pour la filtration de l'air à usage général.

L'AFM40P-060AS est installé dans le corps du filtre micronique AFM40 correspondant. SMC spécifie un indice de filtration nominal de 0,3 μm pour les séparateurs de brouillard de la série AFM et répertorie l'AFM40P-060AS comme ensemble d'éléments applicable pour les modèles AFM40.

Lorsqu’elle est correctement sélectionnée et installée, la combinaison peut aider :

La pression, la température, la capacité de débit d'air, la taille de l'orifice et la configuration du drain sont déterminées par l'ensemble complet de filtre ou de séparateur de brouillard, et non par l'élément de remplacement seul.

Avant d'acheter, vérifiez le modèle complet imprimé sur le corps du filtre installé. Différentes générations, suffixes, spécifications régionales et configurations sur commande spéciale peuvent utiliser différents bols, joints ou pièces de maintenance.

Vérifiez toujours si des joints séparés, des joints toriques de bol ou d'autres pièces de maintenance sont nécessaires lors du remplacement.

Le jeu de filtres peut être utilisé dans les systèmes de traitement de l’air comprimé desservant une large gamme de machines pneumatiques.

L'adéquation dépend du modèle de filtre SMC installé et des exigences de qualité de l'air de l'équipement en aval.

L'air comprimé pénètre d'abord dans le boîtier du filtre à air AF30 contenant l'élément AF30P-060S.

L'élément aide à séparer les plus grosses impuretés en suspension dans l'air du flux d'air. Les contaminants peuvent inclure le tartre des tuyaux, la rouille, la poussière et les matériaux condensés. Le liquide et les débris retirés sont collectés dans le bol du filtre selon la conception de l'ensemble complet.

L'étape de filtration nominale de 5 μm convient à la préparation générale de l'air comprimé et offre une protection en amont pour l'étape de séparation des brouillards plus fins.

Après la filtration primaire, l'air comprimé pénètre dans le boîtier du filtre micronique AFM40 contenant l'ensemble d'éléments AFM40P-060AS.

La structure du filtre plus fine capture les particules plus petites et les brouillards d'huile qui peuvent traverser un filtre à air primaire standard. La série AFM a un indice de filtration nominal de 0,3 μm selon les informations produit SMC.

L'ordre réel peut varier en fonction de la conception de la machine, des spécifications de qualité de l'air et de la configuration modulaire complète du SMC.

Une confirmation correcte du numéro de pièce est essentielle. Un élément filtrant qui semble similaire peut avoir une longueur, un diamètre, une structure de montage, un indice de filtration ou une conception d'étanchéité différents.

Vérifiez la plaque signalétique ou le code imprimé sur le corps du filtre.

Voici des exemples d’informations utiles :

Ne confondez pas les deux éléments.

L'AF30P-060S ne remplace pas l'AFM40P-060AS et l'AFM40P-060AS ne remplace pas l'AF30P-060S.

Commandez l'ensemble complet lorsque la machine utilise à la fois un filtre à air AF30 et un filtre micronique AFM40.

Commandez un élément individuel lorsqu'un seul corps de filtre nécessite un entretien.

Lors du remplacement de l'élément, inspectez :

Pour un devis plus rapide et une vérification de compatibilité, fournissez :

• Photographie claire de l’ensemble complet du filtre.
• Photographie de l'étiquette du modèle de logement.
• Photographie de l'élément retiré.
• Quantité requise pour chaque numéro de pièce.
• Marque et modèle de la machine.
• Pays de livraison et code postal.
• Date de livraison souhaitée.
• Préférence pour les pièces individuelles ou les ensembles assortis.

L'entretien du filtre doit être effectué par un personnel formé et familiarisé avec les systèmes pneumatiques.

N’ouvrez jamais un bol de filtre sous pression.

1. Vérifiez que l'alimentation en air est isolée et que toute la pression résiduelle a été évacuée.
2. Retirez le bol selon la procédure du fabricant du filtre.
3. Respecter le sens d'installation de l'élément existant.
4. Retirez soigneusement l'élément usagé pour empêcher les débris de pénétrer dans le boîtier.
5. Inspectez le bol, le joint, le déflecteur et les surfaces internes.
6. Nettoyez les composants réutilisables en utilisant une méthode approuvée.
7. N'utilisez pas de produits chimiques de nettoyage qui pourraient endommager les bols ou les joints en plastique.
8. Installez le nouvel élément dans la même orientation que le composant d'origine correct.
9. Réinstallez le bol et engagez complètement le mécanisme de verrouillage.
10. Rétablissez progressivement la pression atmosphérique.
11. Vérifiez s'il y a des fuites autour du bol et des joints.
12. Confirmez la pression et le débit d’air en aval normaux.
13. Enregistrez la date de remplacement et les heures de fonctionnement de la machine.

Reportez-vous au manuel d'utilisation officiel pour le modèle de filtre complet avant l'installation.

La durée de vie du filtre dépend de la qualité de l'air comprimé, des heures de fonctionnement, du débit d'air, de la concentration d'huile, de l'humidité, de l'état du compresseur et de la propreté de la tuyauterie en usine. Un seul intervalle de remplacement ne peut pas être appliqué à chaque ligne de production.

Chaque commande d'élément filtrant peut être vérifiée selon les spécifications d'achat confirmées.

L'état du produit, l'origine de la marque, le lot de fabrication, le type d'emballage et la documentation disponible doivent être confirmés dans le devis formel.

Ne retirez pas l'élément de son emballage de protection avant l'installation. Rangez-le dans un endroit propre et sec, à l'abri de l'huile, des solvants, de la lumière directe du soleil et des objets lourds.

Veuillez confirmer les informations suivantes avant de passer une commande :

Le n° AF30P-060S est un élément filtrant primaire nominal de 5 μm utilisé avec un corps de filtre à air AF30. L'AFM40P-060AS est un ensemble d'éléments nominaux de 0,3 μm utilisé avec un filtre micronique AFM40. Ils remplissent différentes fonctions de filtration et ne sont pas interchangeables.

Non. L’ensemble standard contient un élément de remplacement AF30P-060S et un ensemble d’éléments de remplacement AFM40P-060AS. Les boîtiers de filtres, les bols, les régulateurs, les drains, les supports de montage, les manomètres et le matériel de connexion ne sont pas inclus, sauf indication contraire dans le devis.

Il peut être utilisé lorsque la machine SMT ou sa ligne de traitement d'air en usine est équipée de corps de filtres compatibles AF30 et AFM40. Confirmez le modèle de boîtier complet, le code de l'élément installé et la configuration pneumatique de la machine avant de commander.

La fréquence de remplacement dépend de la qualité de l'air, de l'état du compresseur, de la durée de fonctionnement, de l'humidité, du débit d'air et du niveau de contamination. Inspectez les éléments lors de la maintenance préventive et remplacez-les lorsqu'ils sont endommagés, saturés, fortement contaminés ou provoquant une perte de pression inacceptable.

Veuillez fournir le modèle complet du boîtier de filtre, des photographies de la plaque signalétique et des éléments existants, la marque de la machine, le modèle de la machine, la quantité requise et la destination. Des photographies du bol et de la structure de montage interne sont également utiles lorsque l'étiquette originale n'est pas claire.

Les références officielles SMC identifient l'AF30P-060S comme élément de remplacement pour la filtration de la série AF30 et l'AFM40P-060AS comme l'ensemble d'éléments applicable pour les séparateurs de brouillard AFM40 et AFM40-06. La documentation technique de SMC identifie 5 μm comme niveau de filtration AF standard et 0,3 μm comme niveau de filtration du filtre micronique AFM.

Étant donné que les codes de modèle de filtre complets peuvent inclure différentes générations et suffixes facultatifs, la compatibilité doit être confirmée par rapport au code complet du boîtier plutôt que par l'apparence seule.

Vous recherchez des éléments filtrants de remplacement fiables pour une machine SMT ou un système pneumatique industriel ?

Envoyez-nous vos numéros de pièces requis, les quantités et les informations sur l'équipement. Notre équipe commerciale vérifiera les spécifications et préparera un devis clair pour votre examen d’achat.

Des photographies claires nous aident à vérifier le numéro de pièce, la série de boîtiers, la structure des éléments et l'application de la machine. Cela réduit le risque de recevoir un article de remplacement incorrect et accélère le traitement des devis.

Objet : Demande concernant les éléments filtrants SMC AF30P-060S et AFM40P-060AS

Chère équipe commerciale,

Veuillez citer les éléments filtrants pneumatiques suivants :

• AF30P-060S : _____ pièces
• AFM40P-060AS : _____ pièces
• Marque et modèle de la machine : _____
• Modèle de filtre installé : _____
• Destination de livraison : _____
• Date de livraison souhaitée : _____

Veuillez confirmer l'état du produit, la compatibilité, le délai de livraison, l'emballage, les frais d'expédition et la documentation disponible.

Cordialement,
