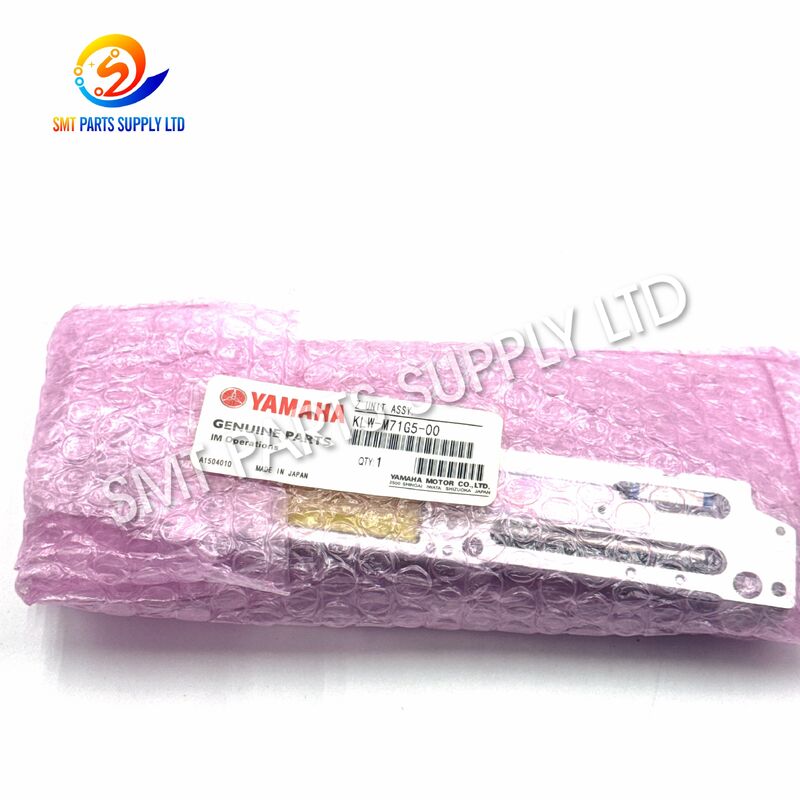

Yamaha KLW-M71G5-00 Unité de moteur linéaire à axe Z pour YSM10 YSM20R avec mouvement vertical contrôlé de précision et assemblage intégré de l'unité

Unité de moteur linéaire à axe Z Yamaha KLW-M71G5-00 YSM10 YSM20R

L'unité de moteur linéaire à axe Z Yamaha KLW-M71G5-00 est un ensemble de mouvement de précision développé pour les équipements de placement SMT Yamaha YSM10 et YSM20R compatibles. Installée dans le mécanisme de l'axe Z de la tête de montage, l'unité prend en charge le mouvement vertical contrôlé requis lorsqu'une buse approche un composant, effectue le prélèvement, se déplace vers la position de placement et abaisse le composant sur la carte de circuit imprimé.

Un ensemble d'axe Z stable est essentiel pour maintenir une hauteur de prélèvement, une hauteur de placement, un rythme de fonctionnement et un mouvement de buse constants. Lorsque l'unité existante devient usée, endommagée, contaminée ou mécaniquement instable, la machine peut connaître des mouvements anormaux, des erreurs de prélèvement, des variations de hauteur de placement, des vibrations, des alarmes ou une réduction de l'efficacité de la production.

Le KLW-M71G5-00 est fourni sous forme d'unité Z intégrée plutôt que comme un moteur polyvalent sans rapport. Il convient aux équipes de maintenance, aux installations de production SMT, aux refurbishers d'équipements et aux distributeurs de pièces de rechange nécessitant un remplacement correctement identifié pour les équipements de placement Yamaha. Le numéro de pièce et la configuration de la machine doivent être vérifiés avant l'achat.

Cause : Pourquoi les unités de moteur à axe Z nécessitent un remplacement

La tête de montage d'une machine SMT effectue un grand nombre de mouvements verticaux répétés pendant la production quotidienne. Chaque cycle de prélèvement et de placement nécessite que le mécanisme de l'axe Z abaisse et élève la buse avec précision. Les longues heures de fonctionnement, la vitesse de production élevée, la poussière, la détérioration de la graisse, les collisions accidentelles de buses et une maintenance incorrecte peuvent affecter progressivement l'état de l'ensemble.

Les causes courantes de défaillance des unités d'axe Z comprennent :

Un problème d'axe Z ne doit pas être diagnostiqué à partir d'un seul symptôme. Avant de remplacer l'unité, les techniciens doivent également inspecter l'arbre de la buse, les connecteurs, les câbles, le mécanisme de la tête, le retour du contrôleur, la position de montage et les pièces mécaniques associées.

Symptômes typiques d'une unité Z usée ou endommagée

Les conditions suivantes peuvent indiquer que l'unité d'axe Z existante nécessite une inspection ou un remplacement :

Ces symptômes peuvent également provenir d'autres systèmes de la machine. Une inspection complète est recommandée avant de commander ou d'installer le remplacement.

Solution : Restaurer le mouvement vertical contrôlé de la tête

Le remplacement d'une unité d'axe Z défectueuse ou instable par l'ensemble KLW-M71G5-00 correctement apparié peut aider à restaurer la réponse mécanique de la tête de montage. Le remplacement est destiné à fournir une solution de maintenance pratique lorsque l'unité existante ne peut plus fonctionner dans les conditions de production requises.

Les principaux objectifs de maintenance sont :

L'unité de remplacement doit être installée par des techniciens qualifiés familiers avec les équipements SMT Yamaha. Le calibrage de la machine et la vérification opérationnelle doivent être effectués après l'installation.

Avantages clés du produit

1. Numéro de pièce clairement identifié

Le KLW-M71G5-00 fournit une référence précise pour l'achat et le contrôle des stocks. L'utilisation du numéro de pièce exact réduit le risque de sélectionner un ensemble visuellement similaire mais incompatible.

2. Unité d'axe Z intégrée

Le produit est fourni sous forme d'ensemble d'unité d'axe Z, ce qui le rend adapté au remplacement lorsque l'unité de mouvement complète nécessite un entretien plutôt qu'un seul sous-composant.

3. Conçu pour le fonctionnement de la tête de montage SMT

L'ensemble prend en charge le mouvement vertical répété pendant les processus de prélèvement et de placement des composants, où le mouvement contrôlé et la hauteur constante sont importants.

4. Convient pour l'inventaire de maintenance

Les usines SMT peuvent conserver la pièce comme pièce de rechange critique pour la maintenance planifiée, le remplacement d'urgence, la remise à neuf des machines ou la reprise de ligne.

5. Permet de réduire les temps d'arrêt

Une unité de remplacement pré-vérifiée aide les équipes de maintenance à réagir rapidement lorsqu'une défaillance de l'axe Z interrompt la production.

6. Inspection avant expédition

Les unités disponibles peuvent être vérifiées pour l'identification du numéro de pièce, l'apparence, les connecteurs, les surfaces de montage et l'état mécanique de base avant l'expédition.

7. Condition d'approvisionnement flexible

Selon la disponibilité des stocks et les exigences du client, les conditions d'approvisionnement peuvent inclure des options de remplacement neuves, d'occasion d'origine, reconditionnées ou équivalentes. La condition exacte doit être confirmée dans le devis.

8. Support de livraison internationale

La pièce de rechange industrielle compacte peut être emballée pour un courrier international, un fret aérien ou une expédition consolidée selon la quantité commandée et la destination.

Spécifications

Important :La tension, la résistance, la disposition des connecteurs, les dimensions de montage et la compatibilité de la tête ne doivent pas être supposées d'après l'apparence. Veuillez fournir l'étiquette de pièce d'origine et les informations de la machine avant de commander.

Référence de compatibilité

Les listes industrielles décrivent le KLW-M71G5-00 comme un ensemble d'unité Z Yamaha YSM10/YSM20, tandis que certaines listes font également référence au YSM20R. Pour cette raison, l'approbation d'achat doit être basée sur le numéro de pièce installé plutôt que sur le nom de la machine seul.

Application

L'unité de moteur linéaire à axe Z KLW-M71G5-00 peut être utilisée dans différents environnements de production et de maintenance SMT.

Lignes de production SMT

Convient aux usines électroniques exploitant des machines de placement Yamaha en production continue ou multi-équipes.

Maintenance préventive des machines

L'unité peut être préparée comme pièce de rechange critique lors de l'entretien programmé des machines, en particulier lorsque l'interruption de la production a un coût élevé.

Réparation de panne d'urgence

Lorsque le diagnostic confirme une défaillance de l'unité d'axe Z, un remplacement vérifié peut aider à réduire les temps d'arrêt prolongés de la machine.

Remise à neuf des équipements

Utilisé lors de la reconstruction ou de la remise en état de machines de placement Yamaha série YSM compatibles.

Distribution de pièces de rechange

Convient aux fournisseurs de pièces industrielles prenant en charge les usines SMT, les fabricants sous contrat, les centres de réparation et les négociants en équipements.

Expansion de la capacité de production

Utile lors de la préparation d'un inventaire de pièces de rechange supplémentaire pour les lignes SMT nouvellement installées ou transférées.

Applications de fabrication électronique

Comment ça marche

L'axe Z est responsable du mouvement vertical contrôlé de la buse ou du mécanisme de la tête de montage. Son fonctionnement constitue une partie essentielle du cycle de prélèvement et de placement SMT.

Étape 1 : Positionnement du composant

Le chargeur présente un composant à la position de prélèvement programmée. La tête de montage se déplace horizontalement pour aligner la buse sélectionnée au-dessus du composant.

Étape 2 : Abaissement de l'axe Z

L'unité d'axe Z déplace la buse vers le bas en direction du composant. La distance de déplacement est contrôlée selon la programmation de la machine, les données du composant, le type de buse et les informations de calibrage.

Étape 3 : Prélèvement du composant

La buse atteint la hauteur de prélèvement requise. Le vide est appliqué à travers la buse pour maintenir le composant.

Étape 4 : Levage de l'axe Z

L'axe Z soulève la buse et le composant prélevé loin du chargeur. Un mouvement vertical stable aide à prévenir le décalage ou la perte du composant.

Étape 5 : Inspection et correction

Selon la configuration de la machine, le composant peut passer par une reconnaissance de vision. Le système vérifie la position et la rotation avant le placement.

Étape 6 : Déplacement vers la position du PCB

La tête se déplace vers les coordonnées de placement programmées sur la carte de circuit imprimé.

Étape 7 : Placement contrôlé

L'axe Z abaisse le composant à la hauteur de placement définie. Un mouvement précis est important car une hauteur excessive, une hauteur insuffisante ou un mouvement instable peuvent affecter la qualité du placement.

Étape 8 : Libération et retour

Le composant est libéré et l'axe Z soulève la buse pour le cycle suivant.

Cette séquence est répétée en continu. Par conséquent, l'unité Z doit fournir une réponse stable sur un très grand nombre de cycles de production.

Relation fonctionnelle avec d'autres systèmes SMT

Une unité d'axe Z correcte seule ne peut pas compenser une sélection de buse incorrecte, des chargeurs endommagés, une fuite de vide, un mauvais support de PCB ou une programmation inexacte. Une production fiable dépend de l'ensemble du système machine.

Directives d'installation

L'installation doit être effectuée par du personnel de maintenance SMT formé.

Avant l'installation

1. Arrêtez la machine selon la procédure d'arrêt approuvée.
2. Débranchez l'alimentation électrique et suivez les exigences de consignation de l'installation.
3. Enregistrez les alarmes actuelles de la machine et les symptômes de fonctionnement.
4. Photographiez la position d'installation d'origine et le routage des câbles.
5. Confirmez que l'étiquette de l'unité ancienne est KLW-M71G5-00 ou une référence de remplacement approuvée.
6. Inspectez l'unité de remplacement pour détecter tout dommage de transport.
7. Comparez les connecteurs, les points de montage, la longueur du câble et les interfaces mécaniques.
8. Préparez des outils propres et une zone de travail protégée contre l'électricité statique.

Pendant l'installation

1. Évitez de tirer les connecteurs par le câble.
2. Protégez les connecteurs exposés de la poussière et de la contamination.
3. Conservez les vis, rondelles, supports et entretoises dans leurs positions d'origine.
4. Ne forcez pas l'ensemble dans l'emplacement de montage.
5. Confirmez l'alignement mécanique avant de serrer les vis.
6. Faites passer les câbles loin des bords tranchants et des sections mobiles.
7. Serrez la quincaillerie de montage conformément à la procédure de service de la machine.
8. Vérifiez à nouveau chaque connexion avant d'appliquer la tension.

Après l'installation

1. Effectuez l'initialisation requise de la machine.
2. Vérifiez que l'axe Z se déplace librement et sans obstruction.
3. Exécutez le mouvement à une vitesse de fonctionnement sûre ou réduite.
4. Observez le bruit, les vibrations, le mouvement des câbles et l'état des alarmes.
5. Effectuez le calibrage de la hauteur de la buse et lié à la tête.
6. Testez le prélèvement à l'aide de composants appropriés.
7. Vérifiez la hauteur de placement sur une carte de test contrôlée.
8. Augmentez progressivement la vitesse de production après une vérification réussie.
9. Enregistrez la date de remplacement et les résultats de maintenance.

Processus d'inspection et de contrôle qualité

Les tests fonctionnels dépendent de l'état du produit, de la plateforme de test disponible et de l'accord de commande. Les acheteurs nécessitant un rapport de test spécifique ou une vidéo de fonctionnement doivent indiquer leur exigence avant de passer commande.

Emballage et livraison

L'unité d'axe Z est un ensemble industriel de précision et doit être protégée contre les chocs, l'humidité, la poussière et les dommages aux connecteurs pendant le transport.

Méthode d'emballage recommandée

Méthodes d'expédition disponibles

• DHL express
• FedEx express
• UPS express
• Fret aérien international
• Expédition consolidée
• Transitaire désigné par le client
• Livraison dans un entrepôt de fret national

Le coût d'expédition et le délai de livraison dépendent de la destination, de la taille du colis, des exigences déclarées et de la méthode de transport sélectionnée.

Comment choisir la bonne unité d'axe Z

Choisir un remplacement uniquement en fonction de l'apparence du produit peut entraîner un achat incorrect. Les ensembles de moteurs SMT d'apparence similaire peuvent avoir des connecteurs, des positions de montage, des paramètres électriques, des exigences de déplacement ou des applications machine différents.

Étape 1 : Vérifiez le numéro de pièce complet

Confirmez que l'étiquette d'origine indique :

KLW-M71G5-00

Fournissez également tout suffixe ou révision affiché sur l'étiquette, tel qu'une lettre supplémentaire ou une référence « X ».

Étape 2 : Confirmez le modèle de la machine

Fournissez l'identification complète de la machine :

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Autre modèle exact, le cas échéant

Étape 3 : Confirmez le numéro de série de la machine

Les machines du même modèle peuvent avoir des révisions de production ou des configurations de tête différentes. Le numéro de série améliore la vérification technique.

Étape 4 : Confirmez le type de tête

La même série de machines de placement peut utiliser différentes têtes. Une photo de l'étiquette d'identification de la tête est recommandée.

Étape 5 : Comparez les connecteurs

Vérifiez :

• Quantité de connecteurs
• Forme du connecteur
• Disposition des broches
• Direction de sortie du câble
• Longueur du câble
• Mécanisme de verrouillage

Étape 6 : Comparez les interfaces mécaniques

Vérifiez :

• Emplacement des trous de montage
• Forme du support
• Disposition de l'arbre et du guide
• Profil général
• Position du routage des câbles

Étape 7 : Fournissez des photos claires du produit

Les photos recommandées comprennent :

Étape 8 : Confirmez l'état du produit

Choisissez l'option d'approvisionnement requise :

Étape 9 : Confirmez la garantie et les tests

Demandez au fournisseur d'indiquer :

• État du produit
• Méthode de test
• Période de garantie
• Conditions de retour
• Délai de livraison
• Accessoires inclus
• Méthode d'emballage

Informations de commande

Pour un devis rapide et précis, veuillez fournir les détails suivants :

La fourniture d'informations complètes réduit les retards de devis et aide à prévenir les erreurs de compatibilité.

Comparaison avec des pièces sélectionnées incorrectement

Quelques minutes passées à vérifier l'unité d'origine peuvent éviter des temps d'arrêt machine importants, des coûts de retour et des retards de production.

Recommandations de maintenance

Vérifications quotidiennes

• Observer un bruit de tête anormal.
• Vérifier les alarmes de prélèvement ou de placement répétées.
• Garder l'intérieur de la machine propre.
• Surveiller les collisions de buses et les mouvements inhabituels.
• Enregistrer les codes d'erreur récurrents.

Vérifications hebdomadaires

• Inspecter le routage visible des câbles.
• Vérifier le jeu des connecteurs.
• Examiner les données de prélèvement répétées.
• Inspecter la zone de la tête pour détecter la contamination.
• Confirmer qu'aucune vibration anormale ne se développe.

Maintenance programmée

• Suivre le programme de maintenance de la machine.
• Vérifier le mécanisme de l'axe Z et les pièces mobiles associées.
• Effectuer le calibrage après les travaux mécaniques.
• Remplacer les buses endommagées et les pièces associées usées.
• Conserver les pièces de rechange critiques de l'axe Z correctement stockées.

Stockage des pièces de rechange

Foire aux questions

1. Le KLW-M71G5-00 convient-il à toutes les machines Yamaha YSM10 et YSM20R ?

Pas nécessairement. Il est couramment référencé pour les équipements Yamaha YSM10 et série YSM20, mais le type de tête, la révision de la machine, les connecteurs et la configuration du numéro de série peuvent différer. Veuillez confirmer l'étiquette d'origine et fournir les informations de la machine avant de commander.

2. Ce produit est-il uniquement un moteur ou un ensemble complet d'axe Z ?

Le KLW-M71G5-00 est généralement fourni et identifié comme un ensemble d'unité Z. Les composants exacts inclus peuvent varier en fonction de l'état du stock, les clients doivent donc confirmer la configuration fournie à l'aide de photos actuelles et des détails du devis.

3. L'unité peut-elle résoudre les erreurs de prélèvement et de placement ?

Elle peut aider lorsque l'erreur est causée par un mouvement d'axe Z instable ou défectueux. Cependant, les erreurs de prélèvement peuvent également résulter de buses, de chargeurs, de fuites de vide, de la présentation des composants, du calibrage, des câbles, des contrôleurs ou de réglages de programme incorrects.

4. Quelles informations sont nécessaires avant le devis ?

Veuillez fournir le numéro de pièce, le modèle de la machine, le numéro de série, le type de tête, la quantité requise, la condition de produit souhaitée, le pays de livraison et des photos claires de l'étiquette de l'unité d'origine, des connecteurs et de la structure de montage.

5. Le calibrage est-il requis après le remplacement de l'unité d'axe Z ?

Oui. Après le remplacement mécanique, des techniciens qualifiés doivent effectuer l'initialisation requise, la vérification du mouvement, le calibrage de la hauteur de la buse, le test de prélèvement et la vérification du placement avant de remettre la machine en production à vitesse normale.

Contactez-nous

Vous recherchez un remplacement fiable pour votre système d'axe Z de tête de montage Yamaha YSM10 ou YSM20R ?

Envoyez-nous les informations suivantes pour une confirmation technique et un devis rapides :

• Numéro de pièce : KLW-M71G5-00
• Modèle de machine Yamaha
• Numéro de série de la machine
• Type de tête de montage
• Quantité requise
• Condition préférée
• Photo de l'étiquette de l'unité d'origine
• Photos des connecteurs et du montage
• Pays et code postal de livraison

Nous soutenons les usines SMT mondiales, les équipes de maintenance d'équipements, les fabricants sous contrat, les centres de réparation et les distributeurs de pièces de rechange industrielles.

Contactez-nous dès aujourd'hui pour :

• Confirmation de compatibilité
• Disponibilité actuelle du stock
• Sélection de la condition du produit
• Photos d'inspection
• Informations sur l'emballage
• Devis d'expédition
• Support de commande en gros
• Pièces de rechange SMT Yamaha associées

Avis de marque déposée :Yamaha et les noms de modèles de machines associés sont utilisés uniquement à des fins d'identification du produit et de référence de compatibilité. Toutes les marques déposées appartiennent à leurs propriétaires respectifs.
