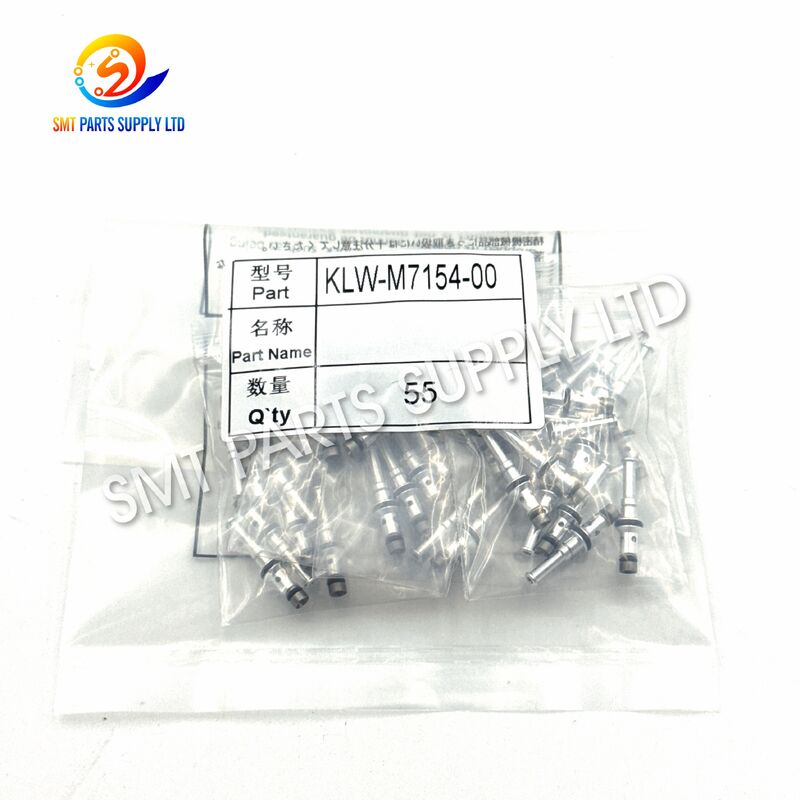

Yamaha KLW-M7154-00 soupape à vide à noyau de cuivre BIT pour le ramassage de composants SMT sur les machines YSM10 YSM20 YSM20R

La vanne solénoïde du générateur de vide à noyau de cuivre BIT KLW-M7154-00 de Yamaha est un composant de contrôle pneumatique compact développé pour les applications de machines de placement SMT compatibles YSM10, YSM20 et YSM20R. Installée dans le système pneumatique de vide de la machine ou de la tête de placement, elle aide à contrôler les cycles d'aspiration et de libération requis pour la prise et le placement des composants électroniques.

Pendant la production, la buse de placement doit générer rapidement du vide, maintenir chaque composant en toute sécurité pendant le mouvement de la tête et le libérer avec précision à la position programmée du circuit imprimé. Une vanne contaminée, usée, qui fuit ou à réponse lente peut entraîner une aspiration instable, des alarmes de composant manquant, un retard de libération, des chutes de composants ou des interruptions répétées de la machine.

Le KLW-M7154-00 convient à la maintenance préventive, aux réparations urgentes d'équipement, à l'entretien de la tête de placement et au stock de pièces de rechange. Avant de commander, les clients doivent comparer le numéro de pièce complet, le marquage BIT, le connecteur, la disposition des ports pneumatiques, les dimensions de montage, le modèle de machine et les photographies du composant d'origine pour garantir une configuration correcte.

Les problèmes de prise par aspiration sont des problèmes de maintenance courants dans les équipements de placement SMT. Cependant, toutes les défaillances de prise ne sont pas causées par une buse endommagée. La vanne du générateur de vide, le mécanisme de commutation de la électrovanne, les tubes pneumatiques, les filtres, les connecteurs, les capteurs et la qualité de l'air comprimé peuvent tous influencer le résultat.

Lorsque le KLW-M7154-00 est contaminé, usé, obstrué, électriquement instable ou mécaniquement lent, la buse de placement peut ne pas recevoir le niveau de vide correct au moment requis.

Une vanne solénoïde de générateur de vide doit être inspectée lorsque la machine présente une ou plusieurs des conditions suivantes :

• Alarmes fréquentes de composant manquant.
• Aspiration de buse réduite.
• Chute de composants pendant le mouvement de la tête.
• Composants restant attachés à la buse après le placement.
• Libération retardée des composants.
• Performance de prise intermittente.
• Performance de vide différente entre les positions de la tête.
• Alarmes répétées de vide ou pneumatiques.
• Bruit anormal de fuite d'air.
• Consommation accrue d'air comprimé.
• Changement des performances de production après une longue période de fonctionnement.
• Échec de prise persistant après le nettoyage de la buse.
• Réponse du vide devenant plus lente que la normale.
• Temps d'arrêt de la machine causé par des réinitialisations manuelles répétées.

Étant donné que plusieurs composants peuvent produire des symptômes similaires, les techniciens doivent effectuer une inspection systématique avant de remplacer la vanne.

Lorsque l'inspection confirme que le composant de contrôle du vide existant est défectueux, son remplacement par une vanne KLW-M7154-00 correctement adaptée peut aider à rétablir une performance d'aspiration et de libération stable.

Une vanne de vide correctement sélectionnée et installée peut aider à :

• Restaurer l'aspiration stable de la buse.
• Améliorer la cohérence de la prise des composants.
• Réduire les erreurs de composant manquant.
• Réduire la chute de composants pendant le mouvement.
• Améliorer la vitesse de réponse de l'aspiration.
• Prendre en charge la libération précise des composants.
• Minimiser les arrêts répétés de la machine.
• Améliorer l'efficacité de la maintenance de la tête de placement.
• Réduire le remplacement inutile des buses.
• Améliorer l'utilisation globale de la ligne.
• Prendre en charge une production cohérente à haute vitesse.
• Réduire le temps de réparation d'urgence.
• Améliorer la planification de la maintenance des pièces de rechange.
• Maintenir une qualité de placement stable sur de longs cycles de production.

Le remplacement de la vanne seule ne corrigera pas les défauts causés par des buses obstruées, des filtres endommagés, des tubes qui fuient, une pression d'air comprimé instable, des capteurs défectueux, des problèmes de carte de contrôle ou des réglages de machine incorrects. Une inspection complète du système reste essentielle.

Des composants de vide similaires peuvent avoir des apparences externes presque identiques tout en utilisant des tensions de fonctionnement, des connecteurs, des supports de montage, des directions de ports d'air, des caractéristiques de débit ou des structures internes différentes.

Avant de passer une commande, confirmez tous les éléments suivants :

1. Numéro de pièce complet : KLW-M7154-00.
2. Marquage du corps BIT.
3. Modèle de machine.
4. Type de tête de placement.
5. Forme du connecteur d'origine.
6. Disposition des broches du connecteur.
7. Nombre de ports pneumatiques.
8. Taille et direction des ports.
9. Position des trous de montage.
10. Dimensions globales du produit.
11. Direction du câble ou du fil.
12. Configuration de support supplémentaire.
13. Numéro de série de la machine si disponible.
14. Photographies du composant retiré.
15. État et quantité du produit requis.

Les informations de compatibilité sont fournies à titre de référence d'achat. Les révisions de machines, les configurations de têtes, les spécifications régionales et les modifications antérieures peuvent créer des différences entre les équipements portant le même nom de modèle.

La vanne prend en charge la séquence pneumatique requise pour que la buse prenne des composants électroniques à partir de chargeurs à bande, de plateaux, de chargeurs à tube ou d'autres systèmes d'alimentation en composants.

Après la prise, un vide stable maintient le composant pendant que la tête de placement se déplace. Au niveau des coordonnées programmées du circuit imprimé, la vanne aide à libérer le vide afin que le composant puisse être placé sur le pad de pâte à souder.

Le KLW-M7154-00 peut être utilisé lors de l'entretien des têtes de placement compatibles rencontrant une aspiration faible, un retard de libération, une fuite d'air, un vide intermittent ou des alarmes de prise répétées.

Les usines exploitant plusieurs machines YSM peuvent stocker des vannes confirmées comme pièces de maintenance préventive. Un remplacement planifié peut réduire le risque d'arrêts de production inattendus.

Pour les lignes de production où les temps d'arrêt des machines affectent directement les calendriers de livraison, la conservation d'une vanne de rechange correctement identifiée peut réduire le temps de réparation.

La production à haute mixité change fréquemment la taille, la forme, le poids et l'emballage des composants. Une réponse de vide stable aide à maintenir des performances de prise fiables sur différents produits.

Les fournisseurs de services de fabrication électronique nécessitent des équipements de placement flexibles pour des changements de production fréquents. Des composants pneumatiques fiables soutiennent une production stable et réduisent les interruptions inattendues.

Le composant peut prendre en charge les lignes SMT produisant des cartes de contrôle pour les appareils électroménagers, les produits de communication, les écrans, les appareils intelligents et d'autres produits électroniques grand public.

La production de circuits imprimés automobiles nécessite un contrôle de processus cohérent et une maintenance traçable. Une identification correcte des pièces et des tests post-remplacement aident à soutenir des procédures de gestion d'équipement organisées.

Les applications appropriées incluent la production SMT pour les alimentations, les contrôleurs, les modules d'automatisation, les capteurs industriels, l'instrumentation, les équipements de sécurité et les systèmes de communication.

Les sociétés de maintenance peuvent utiliser le KLW-M7154-00 pour la réparation de machines clients, l'entretien de têtes de placement, la remise à neuf d'équipements et le support de pièces de rechange.

Les distributeurs de pièces SMT peuvent stocker ce modèle pour les clients en Europe, en Amérique du Nord, en Asie du Sud-Est et sur d'autres marchés de fabrication électronique.

L'air comprimé propre et sec entre dans le circuit pneumatique de la machine. L'air doit passer par le système de filtration et de régulation approprié avant d'atteindre le composant de contrôle du vide.

La machine de placement envoie une commande électrique selon la séquence de prise et de placement programmée. La vanne doit répondre au bon moment.

Après réception du signal de commande, le mécanisme de la électrovanne modifie le chemin du flux d'air interne. Ce processus de commutation contrôle le circuit de génération de vide.

Le flux d'air à travers le système de vide crée une pression négative à la buse de placement. La buse entre en contact avec le composant et le maintient par aspiration.

La machine peut utiliser une détection de pression ou de vide pour confirmer que le composant a été correctement pris. Une performance de vanne instable peut entraîner une confirmation infructueuse.

La tête de placement déplace le composant de sa position d'alimentation vers le circuit imprimé. Un vide stable est requis pour empêcher le composant de tomber, de se déplacer, de tourner ou d'être mal aligné.

Au niveau des coordonnées de placement programmées, la machine modifie le signal de la vanne. Le vide est libéré afin que le composant se sépare de la buse.

Ce processus se répète continuellement tout au long de la production. Même un léger retard de réponse peut affecter des milliers de cycles de placement, rendant l'état de la vanne important pour une performance de fabrication cohérente.

Une sélection correcte réduit les risques d'installation, les retards de production et les retours inutiles.

Pour un devis précis, veuillez fournir :

• Numéro de pièce : KLW-M7154-00.
• Modèle de machine : YSM10, YSM20 ou YSM20R.
• Type de tête de placement si disponible.
• Quantité requise.
• État du produit requis.
• Pays de destination et code postal.
• Photographies de la vanne d'origine.
• Image claire de l'étiquette du numéro de pièce.
• Photographies du connecteur et des ports pneumatiques.
• Toute exigence de livraison urgente.
• Méthode d'inspection demandée.
• Autres pièces SMT requises dans la même expédition.

Les photographies doivent être fournies lorsque :

• L'étiquette d'origine est endommagée.
• Seule une partie du numéro de modèle est visible.
• La machine a été modifiée.
• Le vieil composant a un support supplémentaire.
• L'orientation du connecteur semble différente.
• L'acheteur compare plusieurs vannes similaires.
• La machine a été réparée précédemment avec une pièce de substitution.
• Le numéro de série de l'équipement n'est pas disponible.
• La tension de fonctionnement requise est incertaine.
• Le client a besoin d'une confirmation avant une commande groupée.

L'installation doit être effectuée par du personnel de maintenance SMT qualifié.

• Arrêter la machine conformément aux procédures approuvées.
• Couper l'alimentation principale.
• Isoler l'alimentation en air comprimé.
• Libérer la pression pneumatique restante.
• Enregistrer la position de la vanne d'origine.
• Photographier tous les tubes et connecteurs.
• Confirmer le numéro de pièce de remplacement.
• Préparer des outils propres et appropriés.
• Protéger les ports pneumatiques ouverts de la contamination.
• Vérifier que la configuration de remplacement correspond au composant retiré.

• Ne pas tirer ou tordre les fils électriques.
• Ne pas forcer le connecteur en position.
• Confirmer la connexion correcte du tube au port.
• Garder les passages d'air exempts de poussière et d'huile.
• Aligner les trous de montage avant de serrer les vis.
• Serrer les fixations uniformément.
• Éviter un couple de serrage excessif.
• Ne pas plier ou pincer les tubes pneumatiques.
• Confirmer que la vanne n'interfère pas avec les pièces mobiles.
• Maintenir la direction d'installation d'origine.

• Restaurer progressivement l'alimentation en air comprimé.
• Vérifier toutes les connexions pour les fuites.
• Restaurer l'alimentation et vérifier le signal de commande.
• Tester la commutation de la vanne.
• Vérifier la performance du vide de la buse.
• Exécuter la vérification de la prise des composants.
• Confirmer la libération normale des composants.
• Surveiller la machine pour les alarmes.
• Effectuer un cycle de production d'essai contrôlé.
• Enregistrer la date de remplacement et la position de la tête.

Ne pas insérer d'objets métalliques pointus dans les ports de la vanne. Ne pas utiliser de produits chimiques de nettoyage inappropriés. Un démontage non autorisé peut endommager les joints internes, les bobines, les ressorts ou les passages d'air de précision.

Les procédures d'inspection disponibles peuvent varier en fonction de l'état du produit indiqué dans le devis.

Les clients ayant des normes d'inspection spécifiques doivent indiquer leurs exigences avant la confirmation de la commande.

Le corps de la vanne, le connecteur et les ports pneumatiques nécessitent une protection appropriée pendant le transport international.

1. Vérifier l'identification du produit.
2. Protéger les ports pneumatiques exposés.
3. Placer le composant dans un sac protecteur propre.
4. Ajouter une protection antistatique si nécessaire.
5. Envelopper la vanne avec un matériau de rembourrage.
6. Éviter la pression directe sur le connecteur.
7. Placer le produit dans une boîte intérieure solide.
8. Ajouter un matériau résistant aux chocs autour de la boîte intérieure.
9. Apposer une étiquette claire du numéro de pièce.
10. Sceller solidement le carton extérieur.

Les options d'expédition peuvent être organisées en fonction de la quantité commandée, de la destination, de l'urgence de la livraison, de la taille du colis et des préférences du client.

Le modèle complet KLW-M7154-00 est utilisé pour l'examen des demandes, l'inspection, l'emballage et la livraison.

Les clients peuvent soumettre des informations sur la machine, des photographies du composant d'origine, des détails du connecteur, des dispositions des ports pneumatiques et des dimensions pour comparaison.

Convient pour un remplacement d'urgence d'une seule pièce, une demande de maintenance régulière ou un achat de stock par lots.

Le produit est destiné à la maintenance des équipements SMT, à l'entretien des têtes de placement, à la réparation des systèmes de vide et à la gestion des pièces de rechange.

La protection individuelle aide à réduire le risque de dommages au connecteur, aux ports et au corps pendant le transport international.

Les clients peuvent combiner la demande de vanne avec des exigences pour des chargeurs, des buses, des filtres, des capteurs, des moteurs, des courroies, des cylindres, des câbles, des cartes et d'autres pièces de machines SMT.

Le KLW-M7154-00 est utilisé dans le système de contrôle de vide pneumatique des machines de placement SMT compatibles. Il aide à contrôler l'aspiration et la libération de la buse pendant la prise, le transport et le placement des composants électroniques.

La pièce est couramment sélectionnée pour les applications YSM10, YSM20 et YSM20R. Cependant, les révisions de machines et les configurations de têtes de placement peuvent différer, il faut donc confirmer la vanne d'origine, le connecteur, les ports, les dimensions et les informations de la machine.

Fournir le numéro de pièce complet, le modèle de machine, le type de tête, l'étiquette de la pièce d'origine, la photo du connecteur, la photo du port pneumatique, la photo de la position d'installation, la quantité requise et la destination de livraison. Une comparaison physique est fortement recommandée.

Les symptômes possibles incluent une aspiration faible, des erreurs de prise intermittentes, des chutes de composants, un retard de libération, un vide continu, une fuite d'air, un bruit pneumatique anormal, des alarmes de vide répétées ou des interruptions de production après inspection de la buse et des filtres.

Une apparence similaire ne garantit pas la compatibilité. Différents modèles peuvent utiliser des tensions, des caractéristiques de débit d'air, des connecteurs, des dimensions de montage, des ports pneumatiques, des supports ou des structures internes différents. Confirmez toujours le numéro de pièce complet et la configuration physique.

Contactez notre équipe de vente pour connaître la disponibilité actuelle, les prix, l'état du produit, les options d'inspection, les détails d'emballage et les arrangements de livraison internationale.

Pour un devis rapide et précis, veuillez fournir :

• Modèle du produit : KLW-M7154-00.
• Modèle de machine et configuration de la tête.
• Quantité requise.
• État du produit requis.
• Pays de destination et code postal.
• Photographies claires du composant d'origine.
• Détails du connecteur et des ports pneumatiques.
• Calendrier de livraison prévu.
• Documentation d'inspection requise.
• Autres pièces de machines SMT nécessaires dans la même commande.

Notre équipe examinera vos informations et vous proposera une proposition d'approvisionnement appropriée basée sur le modèle, la configuration, la quantité et les exigences de livraison confirmés.
