Panasonic N610099491AA SP4 Levier de serrage pour machine d'insertion RL131 RL132 AI

Panasonic N610099491AA SP4 Levier de serrage pour machine d'insertion RL131 RL132 AI

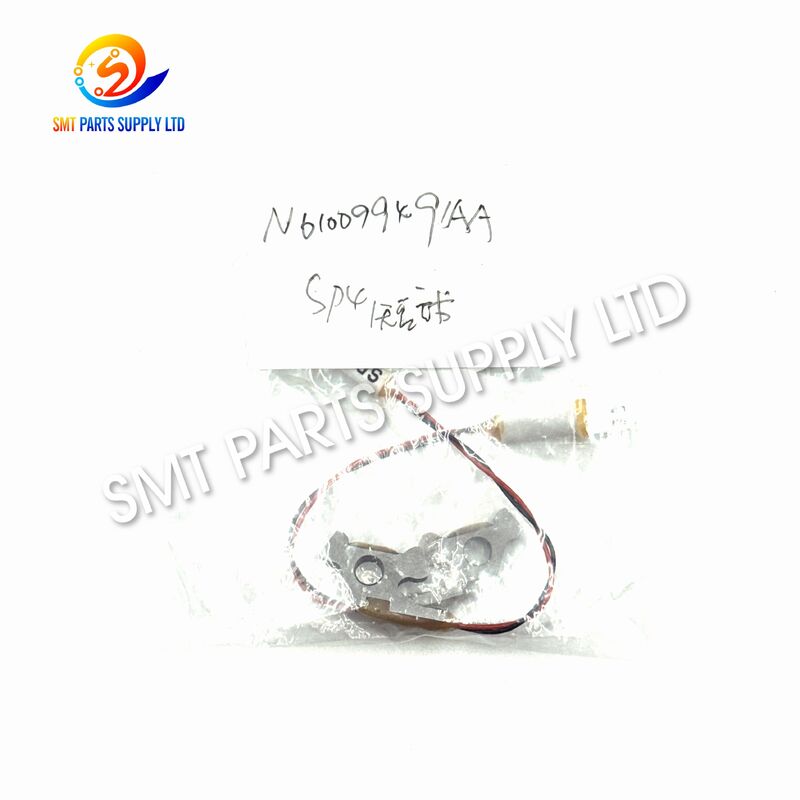

LePanasonic N610099491AA SP4 Levier de serrageest une pièce de rechange mécanique utilisée dans la section de clinchage des équipements d'insertion Panasonic RL131 et RL132 AI. Lors de l'insertion radiale des composants, le mécanisme de clinchage fonctionne sous le PCB pour soutenir le processus de formation des broches après le passage des câbles des composants à travers la carte.

En tant que composant mécanique mobile, le levier de clinchage est soumis à des cycles de fonctionnement répétés. L'usure, la déformation, la contamination, un alignement mécanique incorrect ou des dommages peuvent affecter le mouvement du mécanisme de clinchage et conduire à des performances de production instables.

N610099491AA est identifié comme leLevier de serrage SP4. Il convient à l'entretien des machines, au remplacement programmé, à l'inventaire de pièces de rechange d'urgence et à la réparation du mécanisme de clinchage.

Pour l'exactitude des achats, il est conseillé aux clients de confirmer lenuméro de pièce N610099491AA, position SP4, modèle de machine, apparence du composant existant et emplacement d'installationavant de passer une commande.

Cause – Pourquoi un levier de clinchage peut devoir être remplacé

Les machines d’insertion AI fonctionnent en continu sous des mouvements mécaniques répétitifs. Le mécanisme de clinchage effectue des cycles fréquents pendant la production de PCB, ce qui rend ses composants mécaniques importants comme éléments de maintenance.

Les raisons courantes pour remplacer un levier de clinchage SP4 incluent :

Un composant de clinchage usé ne doit pas être évalué indépendamment. Pendant la maintenance, les techniciens doivent également inspecter le couteau, l'enclume, le guide, les broches, les ressorts, les couvercles et autres composants mobiles associés.

Le remplacement du bon levier peut aider à restaurer la relation mécanique entre ces pièces sans remplacer inutilement l'ensemble de l'ensemble de clinchage.

Solution – Remplacement de la position de clinchage SP4

Lorsque l'inspection confirme que le levier SP4 est usé ou endommagé, remplacez-le par le bon.N610099491AA Levier de serragefournit une solution de maintenance ciblée.

Un remplacement correct peut aider :

• Restaurez le mouvement mécanique normal en position de clinchage SP4.
• Maintenir un fonctionnement cohérent du mécanisme de clinchage des câbles.
• Réduisez les problèmes associés à une usure mécanique excessive.
• Prend en charge une production fiable d’insertion de composants radiaux.
• Réduisez le remplacement inutile d’assemblages complets.
• Simplifiez la planification des pièces de rechange pour la maintenance préventive.
• Minimisez les interruptions de production causées par l’indisponibilité des pièces mécaniques.

Pour les services de maintenance exploitant plusieurs machines d'insertion, le fait de conserver les pièces mécaniques fréquemment requises dans un inventaire local peut réduire le temps de réponse lorsqu'une machine nécessite une réparation.

Avant le remplacement, identifiez toujours la cause réelle de la panne. Si l'arbre, la goupille, la lame, le guide, le ressort ou tout autre composant mécanique associé sont déjà usés, le changement uniquement du levier peut ne pas résoudre complètement le problème.

Caractéristiques

Informations importantes sur la compatibilité

Bien qu'une même famille de machines puisse utiliser des leviers, des couteaux, des lames, des guides et des composants de clinchage visuellement similaires, une apparence similaire ne garantit pas l'interchangeabilité.

Pour une identification précise, fournissez :

Ces informations contribuent à réduire les erreurs d’achat et à améliorer la précision des devis.

Application

Le levier à cliquet Panasonic N610099491AA SP4 est principalement destiné à l'entretien desÉquipement d'insertion de composants radiaux RL131 et RL132.

Les applications typiques incluent :

1. Assemblage traversant PCB

La pièce peut être utilisée dans des environnements de production où les composants à connexion radiale sont automatiquement insérés dans les cartes de circuits imprimés.

2. Maintenance de l'équipement d'insertion d'IA

Il convient à l'inspection de routine et à l'entretien mécanique du mécanisme de clinchage.

3. Remplacement des pièces usées

Lorsque le levier SP4 existant présente une usure excessive, une déformation ou un mouvement mécanique anormal, N610099491AA peut être sélectionné comme référence de remplacement correspondante.

4. Inventaire de maintenance préventive

Les usines exploitant des équipements d'insertion Panasonic peuvent conserver le levier dans leur stock de pièces de rechange de maintenance.

5. Réparation d'urgence de la machine

Garder les composants mécaniques critiques disponibles localement peut aider le personnel de maintenance à réagir plus efficacement lorsque l'équipement de production s'arrête en raison de pièces de clinchage usées.

Industries typiques

Ce type d'équipement d'insertion peut être trouvé dans les environnements de fabrication produisant :

• Tableaux de contrôle industriels
• Blocs d'alimentation
• Cartes électroniques grand public
• Assemblages électroniques automobiles
• Tableaux de commande d'appareils électroménagers
• Matériel de communication
• Electronique de puissance
• Assemblages de circuits imprimés généraux traversants

Comment ça marche

Lors de l'insertion radiale des composants, les câbles des composants sont guidés à travers les trous préparés du PCB. Le système mécanique inférieur effectue ensuite le traitement du fil et l'action de clinchage requis.

Le levier de clinch SP4 fait partie de cette séquence de fonctionnement mécanique.

Un processus simplifié est le suivant :

Étant donné que cette séquence se produit de manière répétée au cours de la production, un mouvement stable de chaque pièce mécanique est important.

L'usure excessive d'un levier peut modifier la relation entre les pièces mobiles. Cela peut contribuer à une action mécanique incohérente, à un bruit inhabituel, à un jeu accru ou à une usure anormale des composants associés.

C'est pour cette raison que l'inspection du levier de clinchage doit normalement être combinée avec l'inspection du mécanisme local complet.

Recommandations d'entretien

Une inspection régulière permet d'identifier la détérioration mécanique avant qu'elle n'entraîne un temps d'arrêt prolongé de la machine.

Points d'inspection recommandés

La maintenance de la machine doit suivre les procédures de service appropriées pour l'équipement. Ne forcez pas la mise en place d'un composant de remplacement lorsque le montage est anormal.

Comment choisir le bon levier de clinchage

La sélection par nom de machine uniquement n'est pas recommandée car plusieurs pièces mécaniques similaires peuvent être installées au sein de la même plateforme d'insertion.

Étape 1 – Vérifiez le numéro de pièce

Confirmez que la référence requise est :

N610099491AA

Évitez de sélectionner uniquement en fonction de l’apparence visuelle.

Étape 2 – Confirmez le code de position

Ce produit est identifié comme :

Levier de serrage SP4

Si la machine nécessite SP1, SP2, SP3 ou une autre position, vérifiez le numéro de pièce correspondant séparément.

Étape 3 – Confirmez le modèle de la machine

Vérifiez si votre équipement est :

• RL131
• RL132

Confirmez également la configuration réelle de la machine et l'ensemble de clinchage installé.

Étape 4 – Comparez la pièce existante

Avant de commander, comparez le remplacement avec votre composant d'origine, notamment :

• Forme générale
• Points de montage
• Positions des trous
• Profil de levier
• Zones de contact
• Sens de pose

Étape 5 – Fournissez des photos si nécessaire

Si l'identification est incertaine, envoyez des photos claires du composant retiré et de la position d'installation de la machine ainsi que le numéro de pièce visible.

Ceci est particulièrement utile lors de la maintenance d’équipements plus anciens ayant fait l’objet de réparations ou de révisions de composants antérieures.

Guide d'identification des leviers à sertir série SP

Plusieurs références de leviers de clinchage peuvent apparaître dans une même famille d'équipements. Ils doivent être identifiés individuellement plutôt que traités comme des éléments universels.

Les différentes positions SP ne doivent pas être considérées comme interchangeables.

La méthode d'achat la plus sûre consiste à faire correspondre à la fois ledésignation de la position et numéro de pièce exactavec la pièce installée sur la machine.

Pourquoi conserver le N610099491AA dans l'inventaire des pièces de rechange

Les composants mécaniques sont souvent peu coûteux par rapport à la perte de production causée par les temps d’arrêt prolongés des équipements.

Pour les usines utilisant des équipements RL131 ou RL132, le maintien d'un stock pratique de composants de clinchage couramment entretenus peut offrir plusieurs avantages opérationnels :

• Réponse plus rapide à la maintenance de la machine.
• Temps d'attente réduit pour les pièces de rechange.
• Planification plus facile de la maintenance préventive.
• Risque réduit d’interruption prolongée de la production.
• Remplacement pratique lors de l'entretien planifié.
• Meilleure gestion des pièces de rechange pour les lignes de production plus anciennes.

Les niveaux de stock doivent être déterminés en fonction de la quantité de machine, des heures de fonctionnement, de la consommation historique, de la stratégie de maintenance et du délai de livraison local.

Liste de contrôle de commande

Pour un devis plus rapide et plus précis, veuillez envoyer les informations suivantes :

Fournir des informations complètes permet de vérifier les questions de compatibilité avant expédition et réduit le risque de commande incorrecte.

FAQ

Q1 : Qu'est-ce que le Panasonic N610099491AA ?

N610099491AA est un levier de clinchage SP4 utilisé comme pièce de rechange mécanique dans le mécanisme de clinchage de l'équipement d'insertion Panasonic AI. Il est associé aux applications machines RL131 et RL132. La configuration exacte de la machine doit être confirmée avant l'achat.

Q2 : Quelle est la fonction du levier SP4 Clinch ?

Le levier fonctionne dans le cadre du système de clinchage mécanique utilisé lors de l'insertion du composant radial. Il aide à transférer le mouvement mécanique au sein du mécanisme responsable du traitement et de la rétention des câbles des composants après leur insertion dans le PCB.

Q3 : Le N610099491AA peut-il être utilisé à la fois pour RL131 et RL132 ?

La pièce est associée aux applications de pièces détachées pour machines d'insertion RL131/RL132. Cependant, la configuration de la machine et les assemblages installés peuvent varier. Nous vous recommandons de confirmer le numéro de pièce exact, la position SP4, le modèle de machine et le composant existant avant de commander.

Q4 : Puis-je remplacer SP1, SP2, SP3 et SP4 par le même levier ?

Il ne faut pas présumer que les différentes positions SP sont interchangeables. SP1, SP2, SP3 et SP4 peuvent avoir différentes références de pièces et fonctions mécaniques. Commandez toujours en fonction de la position exacte et du numéro de pièce installé sur votre équipement.

Q5 : Quelles informations dois-je fournir pour un devis ?

Veuillez fournirN610099491AA, quantité requise, modèle de machine RL131 ou RL132, et de préférence des photos du levier existant. Si la compatibilité est incertaine, une photo de la plaque signalétique de la machine et une photo de la position d'installation aideront à l'identification.

Contactez-nous pour le levier de serrage N610099491AA SP4

À la recherche d'un remplaçantPanasonic N610099491AA SP4 Levier de serrage pour machine d'insertion RL131 ou RL132 AI?

Envoyez-nous votre :

• Numéro de pièce
• Modèle de machine
• Quantité requise
• Photos de pièces existantes
• Pays ou région de livraison

Nous pouvons vous aider avec l’identification des pièces, la vérification de la compatibilité, les devis et les exigences associées en matière de pièces de rechange pour les machines d’insertion AI.

Pour les projets de maintenance impliquant plusieurs articles, envoyez ensemble votre liste complète de pièces de rechange. Nous pouvons vous aider à regrouper les pièces mécaniques requises en un seul devis pour faciliter la planification des achats et des expéditions.

Envoyez votre demande avec le numéro de pièce N610099491AA et la quantité requise pour un devis.
