Ensemble de canaux de bande ASM Siemens 03078714S02 X2X8 pour chargeur SIPLACE

ASM Siemens 03078714S02 X2X8 Ensemble de canaux en ruban adhésif pour alimentateur SIPLACE

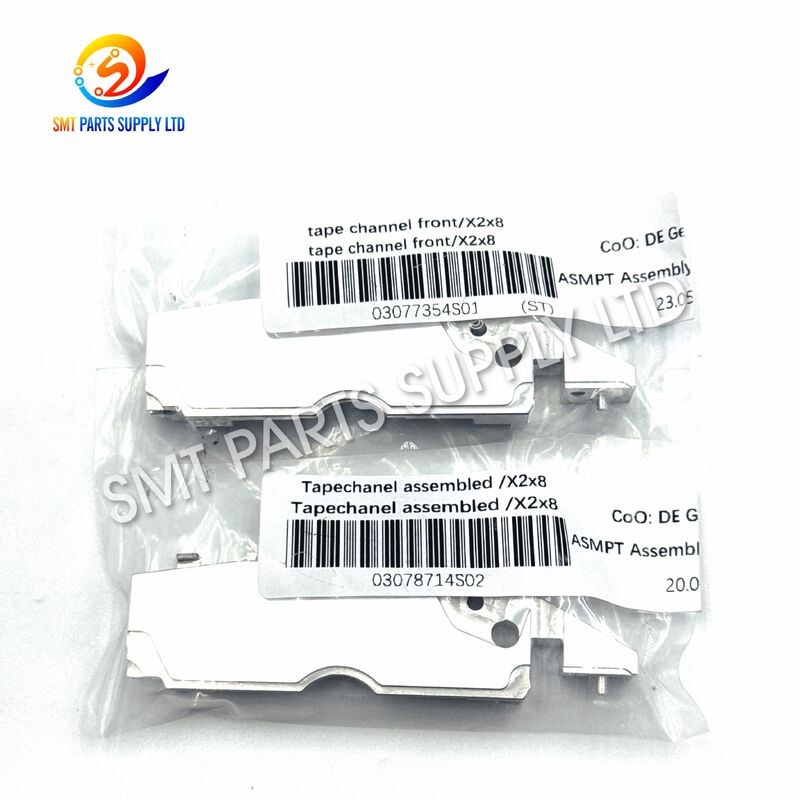

LeASM Siemens 03078714S02 X2X8 Ensemble de canaux de bandeest un composant d'alimentation de précision utilisé dans des appareils compatiblesSystèmes d'alimentation par bande SIPLACE X2X8Sa fonction principale est de fournir un chemin stable et correctement aligné pour le ruban adhésif du composant lorsqu'il traverse l'alimentateur vers la zone de récupération du composant.

La direction constante du ruban est importante dans la production SMT à grande vitesse. Lorsqu'un canal de ruban est usé, contaminé, plié ou mécaniquement endommagé, le ruban porteur peut ne plus avancer en douceur.Cela peut entraîner une alimentation irrégulière., déviation du ruban, présentation instable des composants ou alarmes accrues de l'alimentateur.

Remplacement de l'assemblage de canal affecté par le bon03078714S02Il est adapté aux ateliers de réparation d'alimentation, aux usines de production SMT, aux services de maintenance,les distributeurs de pièces détachées nécessitant un remplacement clairement identifié des équipements d'alimentation ASM Siemens SIPLACE.

Informations clés sur le produit

Cause Pourquoi le remplacement du canal du ruban peut être nécessaire

Les longues heures de production, les changements fréquents de rouleaux, la contamination ou un choc accidentel peuvent progressivement affecter son état.

Les problèmes typiques d'alimentation associés à une trajectoire anormale de bande peuvent inclure:

Un alimentateur présentant des problèmes répétés de guidage du ruban doit être soigneusement inspecté avant son remplacement.Le canal de bande doit être vérifié avec les mécanismes d'alimentation et de captage à proximité pour identifier la source réelle du problème.

Retour à la direction stable du ruban porteur

Utiliser le bonASM Siemens 03078714S02 Assemblage de canaux de bandefournit une solution pratique lorsque le canal existant a été confirmé comme usé ou endommagé.

L'assemblée contribue à fournir:

• Orientation stable du ruban adhésif du composant.
• Mouvement contrôlé du ruban à travers l'alimentateur.
• Un alignement plus constant vers la position de récupération.
• Réduction du risque de distorsion du ruban causée par des composants de guidage endommagés.
• Soutien mécanique fiable lors de l'indexation de l'alimentateur.
• Remplacement pratique lors de la maintenance programmée de l'alimentateur.

Pour les usines exploitant plusieurs alimentateurs SIPLACE, le maintien de pièces mécaniques critiques d'alimentation en stock de maintenance peut également réduire les retards de réparation lorsqu'un alimentateur de production nécessite un entretien.

Les spécifications

Avantages du produit

1. Correction de l'application de l'alimentateur X2X8

L'assemblage est identifié par le numéro de pièce03078714S02pour les applications d'alimentation X2X8, ce qui facilite l'identification des pièces lors de la maintenance et de l'approvisionnement.

2. Guide de bande stable

Il prend en charge le mouvement contrôlé du ruban porteur à travers l'alimentateur et aide à maintenir une trajectoire prévisible du ruban pendant les cycles d'indexation répétés.

3. Remplacement adapté à l'entretien

Le format d'assemblage complet est pratique pour la réparation de l'alimentateur lorsque le canal de bande d'origine est usé, endommagé ou impropre à la production continue.

4. Prend en charge la présentation cohérente des composants

Une bonne orientation du ruban contribue à un positionnement stable des composants avant le ramassage, ce qui est particulièrement important lors des opérations de placement SMT continues.

5Convient à une maintenance préventive

Le produit peut être préparé comme pièce de rechange de maintenance pour les usines exploitant des systèmes d'alimentation ASM Siemens SIPLACE, réduisant ainsi la dépendance à l'approvisionnement en urgence.

6Identification claire du numéro de pièce

Utilisation03078714S02Lorsque vous demandez un devis, cela aide les équipes d'achat et les ingénieurs à réduire les erreurs causées par des composants d'alimentation similaires.

Application du projet

Le03078714S02 X2X8 Ensemble de canaux de bandeest adapté à plusieurs scénarios de maintenance SMT.

Il peut être utilisé dans les environnements de fabrication d'électronique produisant des appareils électroniques grand public, des commandes industrielles, des appareils électroniques automobiles, des produits de communication, des modules de puissance, des produits LED,et autres assemblages PCB.

Comment fonctionne- t- il?

Pendant le fonctionnement de l'alimentateur, le ruban adhésif du composant doit se déplacer sur une trajectoire mécanique définie avant d'atteindre la zone de récupération.

Le canal de bande fournit une orientation physique pour ce mouvement.

Séquence de fonctionnement typique:

1. Chargement du ruban
Le ruban adhésif est installé dans l'alimentateur selon la procédure de chargement de l'alimentateur.

2. Guide du ruban
Le canal du ruban maintient le ruban porteur sur la trajectoire prévue.

3- La bande est en avance.
Le mécanisme d'indexation de l'alimentateur fait avancer le ruban d'un pas à la fois selon l'ensemble de composants requis.

4. Présentation des composants
La poche du composant est déplacée vers la position de ramassage désignée.

5. Cycle de placement
La machine de placement enlève le composant pendant que l'alimentateur prépare la poche suivante.

Un canal de bande qui fonctionne correctement prend donc en charge le transport répétable de bande plutôt que de conduire directement la bande elle-même.

Quand devriez- vous inspecter le canal du ruban?

Considérez d'inspecter l'alimentateur lorsque les opérateurs remarquent:

• Le ruban adhésif se déplace à plusieurs reprises sur le côté.
• Le ruban devient difficile à charger.
• Résistance inhabituelle lors de l'avancement du ruban.
• Usure visible sur la surface du ruban de guidage.
• Des rayures de ruban adhésif ou des dommages anormaux aux bords.
• Interruptions fréquentes liées à l'alimentation.
• Présentation des composants incohérente.
• Dommages physiques après manipulation ou impact de l'alimentateur.

Étant donné que des symptômes similaires peuvent également survenir sur d'autres composants d'alimentation, le mécanisme d'alimentation complet doit être inspecté avant de déterminer quelle partie doit être remplacée.

Comment choisir la bonne partie

L'identification correcte est essentielle car les distributeurs SIPLACE contiennent plusieurs ensembles présentant des caractéristiques mécaniques similaires.

Étape 1: confirmer le numéro de pièce

Vérifiez que le nombre requis est:

03078714S02

Évitez de choisir un substitut uniquement en fonction de son apparence.

Étape 2 Confirmer la configuration de l'alimentateur

Vérifiez que l'alimentation correspond à laLe numéro de sériel'application.

Étape 3: vérifier l'assemblage existant

Comparer le composant retiré avec le composant de remplacement en termes de:

• Position de montage
• Forme mécanique
• Points de connexion
• Configuration des canaux
• Modèle d'alimentation

Étape 4: fournissez des photos si nécessaire

Si l'étiquette de l'alimentation ou le numéro de pièce n'est pas clair, envoyez des photos claires de:

• Étiquette d'identification de l'alimentateur
• Alimentateur complet
• Chaîne de bande existante
• Marquage du numéro de pièce
• Position de l'installation

Étape 5 Confirmez avant de commander

Pour les projets de réparation impliquant plusieurs versions d'alimentation, confirmer les informations sur la machine et l'alimentation avant de passer une commande en vrac.

Liste de contrôle de sélection

Recommandations en matière d'entretien

Pour aider à maintenir des performances fiables de l'alimentateur:

• Gardez la piste du ruban adhésif propre et exempte de résidus adhésifs.
• Inspecter les mangeoires fréquemment utilisés lors de la maintenance prévue.
• Évitez d'utiliser des outils tranchants sur les zones de guidage de bande de précision.
• Ne forcez pas le ruban adhésif à travers un canal bloqué.
• Inspecter l'alimentateur après une chute ou un choc accidentels.
• Remplacez les composants visiblement endommagés au lieu de les ajuster à plusieurs reprises.
• Test de l'avancement du ruban après l'installation avant de remettre l'alimentateur en production.
• Conserver les ensembles de remplacement dans un emballage de protection propre.

L'inspection de routine peut aider à identifier l'usure mécanique avant qu'elle ne se transforme en interruptions répétées de la production.

Questions fréquentes

Q1: À quoi sert l'ASM Siemens 03078714S02?

Le 03078714S02 est un ensemble de canaux de ruban adhésif utilisé dans les alimentateurs SIPLACE X2X8 compatibles.

Q2: Cette pièce peut-elle résoudre les problèmes de déviation du ruban d'alimentation?

Si la déviation du ruban est causée par un canal usé, plié, contaminé ou endommagé, le remplacement peut améliorer le guidage du ruban.les autres mécanismes d'alimentation doivent également être inspectés avant de déterminer la solution de réparation finale;.

Q3: Comment puis-je confirmer si 03078714S02 correspond à mon alimentateur?

Vérifiez d'abord le numéro de pièce existant et l'identification de l'alimentateur.

Q4: Cette pièce est-elle adaptée à la rénovation de l'alimentateur?

Oui, l'assemblage du canal de bande peut être utilisé lors de réparations, d'entretien préventif ou de rénovation d'alimentateurs ASM Siemens SIPLACE X2X8 compatibles lorsque l'assemblage d'origine nécessite un remplacement.

Q5: Quelles informations dois-je fournir pour obtenir un devis?

Veuillez fournirnuméro de pièce 03078714S02, quantité requise, modèle d'alimentateur, état requis et pays de destinationLes photos de la pièce existante sont également utiles lorsqu'une confirmation de compatibilité supplémentaire est nécessaire.

Nous contacter

Je chercheASM Siemens 03078714S02 X2X8 Ensembles de canaux de bandepour la réparation de l'alimentation ou l'entretien de la chaîne de production?

Envoyez-nous votrenuméro de pièce, modèle d'alimentation, quantité requise et pays de destinationpour une citation rapide.

Si vous n'êtes pas sûr de la compatibilité, nous pouvons vous aider.fournir des photos de l'étiquette de l'alimentation et des pièces existantes pour vérification avant commande.

Demandez votre devis aujourd'hui pour les pièces détachées d'alimentation ASM Siemens SIPLACE.
