Rameau de précision à axe Y de la série FUJI NXT NSK 7001AT Rameau à boule de contact angulaire 12 × 28 × 8 mm

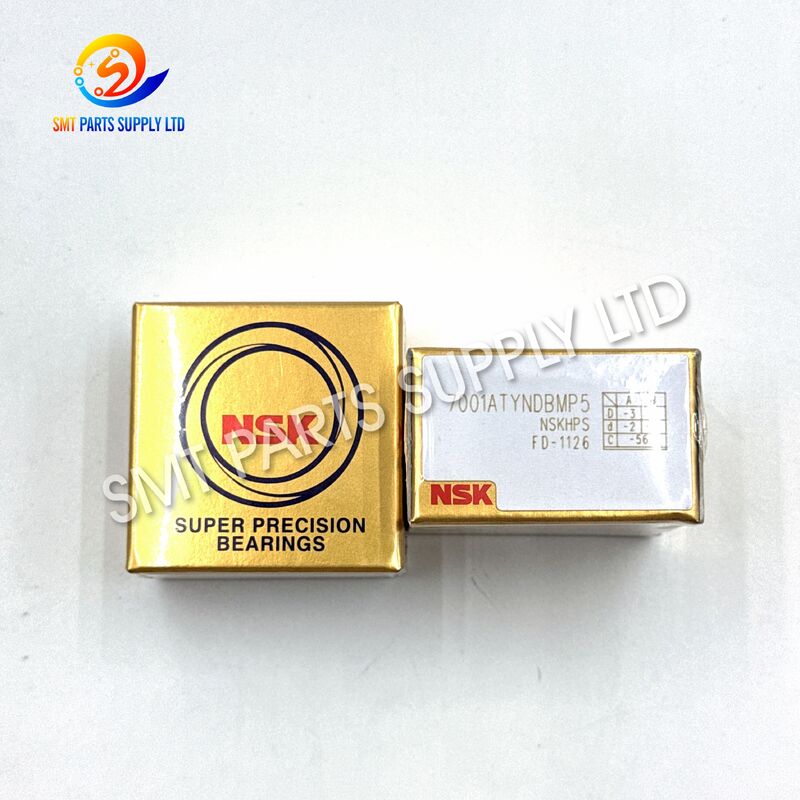

Roulement de précision FUJI H4209W NSK 7001ATYNDBMP5 pour axe Y

Le roulement FUJI H4209W est un composant de support de mouvement de précision utilisé dans le mécanisme de l'axe Y de l'équipement de placement en surface FUJI NXT. Il est couramment identifié par la série de roulements NSK 7001AT, avec des désignations complètes telles que 7001ATYNDBMP5 ou 7001ATYDBC8P5 apparaissant dans différentes références de pièces. L'enveloppe dimensionnelle standard associée à ce produit est un diamètre intérieur de 12 mm, un diamètre extérieur de 28 mm et une largeur de 8 mm. Les informations publiques sur les pièces NXT identifient le H4209W comme un roulement installé dans l'ensemble vis à billes de l'axe Y, où deux pièces peuvent être représentées dans la structure mécanique associée.

Conçu pour le support rotatif de précision, ce roulement à contact oblique aide à contrôler le mouvement radial et le déplacement axial à l'intérieur du mécanisme de positionnement. Une sélection correcte du roulement, une direction d'installation appropriée, un arrangement adapté, une condition de lubrification et un précharge sont importants pour maintenir un mouvement d'axe fluide et un positionnement fiable.

Ce produit convient aux usines SMT, aux sociétés de maintenance de machines, aux reconstructeurs d'équipements, aux distributeurs de pièces de rechange et aux équipes de service technique nécessitant un roulement de remplacement pour les assemblages de mouvement FUJI NXT. Les acheteurs doivent confirmer la configuration de la machine, le marquage du roulement installé, la position de l'assemblage et la quantité requise avant de passer une commande.

Identification clé du produit

Le numéro de pièce H4209W est associé aux applications de roulements FUJI NXT, tandis que les informations de liste de pièces disponibles placent le roulement dans une structure de vis à billes de l'axe Y.

Caractéristiques du produit

Cause

Pourquoi un roulement d'axe Y NXT nécessite-t-il un remplacement ?

L'axe Y d'une machine de placement SMT effectue des mouvements fréquents d'accélération, de décélération, de positionnement et de retour pendant la production. Le roulement supportant la vis à billes ou l'arbre rotatif doit fonctionner de manière répétée tout en maintenant un mouvement axial et radial contrôlé. Au fil du temps, l'usure mécanique ou les problèmes liés à l'installation peuvent réduire les performances du roulement.

1. Fatigue mécanique à long terme

Les cycles de production continus exposent les pistes de roulement et les éléments roulants à des charges répétées. Même lorsque la machine est correctement entretenue, de longues heures de fonctionnement peuvent progressivement augmenter le jeu interne, la fatigue de surface, les vibrations ou la résistance au roulement.

2. Détérioration de la lubrification

La graisse peut se dégrader en raison de la température de fonctionnement, de la contamination, d'un temps de service excessif, d'un lubrifiant incompatible ou d'une quantité de lubrification incorrecte. Une lubrification insuffisante augmente le frottement, tandis qu'un excès de graisse peut augmenter la traînée et la température de fonctionnement.

3. Poussière et contamination

Les environnements de production SMT peuvent contenir de fines poussières, des débris de composants, des lubrifiants séchés, des particules d'emballage ou des résidus de maintenance. Les contaminants entrant dans la zone du roulement peuvent endommager la surface de la piste et créer un bruit ou des vibrations anormaux.

4. Précharge incorrecte du roulement

Les roulements à contact oblique sont sensibles à l'arrangement de montage et à la précharge. Une précharge excessive peut générer de la chaleur, du bruit et une usure prématurée. Une précharge insuffisante peut créer un mouvement axial, une rigidité réduite ou un positionnement d'axe instable.

5. Désalignement

Un logement de roulement désaligné, un arbre tordu, une vis à billes endommagée, une surface de montage inégale ou un écrou de blocage mal serré peuvent exercer une charge anormale sur le roulement. Remplacer le roulement sans corriger le problème d'alignement peut entraîner des défaillances répétées.

6. Installation incorrecte

Une force de pression appliquée à travers les éléments roulants, un impact de marteau, une contamination pendant l'assemblage, une direction d'installation incorrecte ou un couple de serrage incontrôlé peuvent endommager un nouveau roulement avant que la machine ne reprenne la production.

7. Collision ou arrêt d'urgence

Une collision mécanique, un arrêt brutal de l'axe, une résistance excessive ou une obstruction de la vis à billes peuvent transférer une charge de choc aux roulements de support. Le roulement peut rester opérationnel mais développer un bruit, des vibrations ou une précision de positionnement réduite plus tard.

Symptômes de défaillance courants

Ces symptômes ne sont pas exclusivement causés par le roulement. La vis à billes, le coupleur, le moteur, le guide linéaire, l'écrou de blocage, l'encodeur, le système de lubrification et le logement de montage doivent également être inspectés avant le remplacement.

Solution

Remplacement de précision pour la position de support de l'axe Y FUJI NXT

Remplacer le roulement H4209W usé peut aider à restaurer un mouvement fluide de l'axe Y lorsque l'inspection confirme que le roulement est endommagé ou ne répond plus aux conditions de rotation requises. Une procédure de remplacement correcte devrait inclure l'identification, l'inspection, le nettoyage, l'installation, le réglage et la vérification opérationnelle.

Processus de remplacement recommandé

Notes d'installation importantes

• Ne pas frapper le roulement directement avec un marteau métallique.
• Ne pas transférer la force de pression à travers les billes.
• Garder l'établi, les outils, l'arbre, le logement et le roulement propres.
• Ne pas mélanger des spécifications de roulements non appariées sans confirmation technique.
• Ne pas changer la direction d'installation d'un roulement à contact oblique.
• Ne pas appliquer un lubrifiant non spécifié.
• Ne pas réutiliser un écrou de blocage, une bague d'espacement, un collier ou un composant de retenue endommagé.
• Vérifier la vis à billes pour tout pli, usure, rayure ou résistance anormale.
• Vérifier les guides linéaires avant de supposer que tout problème d'axe Y est causé par le roulement.
• Suivre le manuel de maintenance de l'équipement et les procédures de sécurité du site.

Spécifications

Spécifications principales du produit

Les références publiques de roulements et commerciales identifient la plateforme dimensionnelle 7001A comme un alésage de 12 mm, un diamètre extérieur de 28 mm et une largeur de 8 mm. Les enregistrements H4209W disponibles identifient également le composant comme un roulement NSK pour l'équipement FUJI NXT.

Tableau de vérification des suffixes

L'interprétation des suffixes ne doit pas être utilisée comme seul critère d'achat. Le marquage complet, l'arrangement des roulements, la configuration de la machine et la documentation de l'assemblage doivent être vérifiés ensemble.

Contrôle qualité

Inspection à réception

Chaque roulement fourni doit être vérifié par rapport aux exigences de la commande avant expédition. Le processus d'inspection peut inclure :

• Comparaison du numéro de pièce FUJI.
• Comparaison du modèle et du suffixe NSK.
• Mesure du diamètre intérieur.
• Mesure du diamètre extérieur.
• Mesure de la largeur.
• Inspection de l'apparence de la surface et des pistes.
• Inspection de la corrosion et de la contamination.
• Inspection de l'état de l'emballage.
• Inspection manuelle de la condition de rotation.
• Vérification de la quantité.
• Vérification de l'étiquette et du lot.
• Confirmation par photo sur demande.

Vérification avant expédition

Application

Application principale de l'équipement

Le roulement H4209W est principalement commercialisé comme roulement de remplacement de précision pour les équipements de placement SMT FUJI NXT. Les enregistrements de liste de pièces le connectent à un assemblage vis à billes de l'axe Y NXT.

Domaines d'application typiques

Acheteurs appropriés

• Usines de fabrication électronique SMT.
• Installations de production EMS.
• Utilisateurs d'équipements FUJI.
• Sociétés de réparation de machines SMT.
• Ateliers de remise en état de machines de placement.
• Équipes de maintenance en automatisation industrielle.
• Distributeurs de pièces de rechange SMT.
• Fournisseurs de services d'équipement à l'étranger.
• Départements d'ingénierie d'usine.
• Équipes de maintenance préventive.

Comment ça marche

Principe du roulement à contact oblique

Un roulement à billes de contact oblique utilise une géométrie de piste qui crée une ligne de contact entre les billes et les pistes à un angle par rapport au plan radial. Cette conception permet au roulement de supporter simultanément une charge radiale et une charge axiale. NSK décrit les roulements à billes de contact oblique comme des produits adaptés aux charges combinées, avec différentes configurations sélectionnées en fonction de la direction de la charge axiale et de la rigidité requise.

Fonction dans le mécanisme de l'axe Y

Dans un axe de positionnement de précision, le servomoteur fait tourner la vis à billes. L'écrou de la vis à billes convertit le mouvement rotatif en mouvement linéaire, ce qui fait voyager la structure de la machine le long de l'axe Y.

Le roulement de support remplit plusieurs fonctions importantes :

1. Il supporte l'extrémité rotative de la vis à billes.
2. Il aide à contrôler le déplacement axial.
3. Il maintient l'alignement en rotation.
4. Il contribue à la rigidité du système d'entraînement.
5. Il réduit les mouvements indésirables pendant l'accélération.
6. Il aide le système servo à produire un positionnement cohérent.
7. Il supporte le mouvement répétable de la machine sur des cycles continus.

Pourquoi la rigidité du roulement est importante

Lors d'une accélération ou d'une décélération rapide, une force axiale peut agir sur le support de la vis à billes. Si le roulement a un jeu excessif, la vis peut se déplacer légèrement dans la direction axiale. Ce mouvement peut réduire la stabilité du positionnement et créer une réponse mécanique incohérente.

Un roulement à contact oblique correctement sélectionné et installé fournit un support contrôlé. Lorsque l'arrangement des roulements, la précharge, la lubrification, l'ajustement de l'arbre et l'ajustement du logement sont corrects, l'axe peut fonctionner avec une rotation plus fluide et un positionnement plus stable.

Relation avec d'autres composants

Un remplacement de roulement ne corrigera pas une vis à billes endommagée, un guide linéaire usé, un coupleur desserré, un moteur défectueux ou un réglage servo incorrect. Un diagnostic mécanique complet est recommandé.

Avantages de performance

1. Support d'axe stable

Le roulement aide à stabiliser la vis à billes en rotation et à limiter le mouvement indésirable de l'arbre.

2. Voyage mécanique fluide

Le contact de roulement correct réduit le frottement par rapport au support coulissant et favorise un mouvement plus fluide de l'axe Y.

3. Position axiale contrôlée

La conception à contact oblique supporte la force axiale et aide à maintenir la position prévue de la vis à billes.

4. Capacité de mouvement de précision

Un roulement de qualité de précision approprié supporte les exigences de répétabilité des équipements de placement SMT.

5. Réduction des vibrations mécaniques

Remplacer un roulement usé ou endommagé peut réduire les vibrations et le bruit vérifiés liés au roulement.

6. Efficacité de la maintenance

L'utilisation de l'identification correcte H4209W et NSK réduit le risque de commander un roulement standard non pertinent.

7. Fiabilité de la production

Le remplacement préventif peut réduire la possibilité d'arrêt inattendu de l'axe causé par des dommages progressifs du roulement.

8. Compatibilité avec la remise en état

Le composant convient aux ateliers de maintenance qui remettent en état ou restaurent les assemblages de mouvement FUJI NXT.

Comparaison avec un roulement à usage général

Un roulement avec les mêmes dimensions 12 × 28 × 8 mm n'est pas automatiquement un remplacement acceptable. La conception interne, l'angle de contact, la classe de précision, le type de cage, la condition d'appariement, la précharge et les suffixes peuvent différer.

Comment choisir

Étape 1 : Confirmer le numéro de pièce FUJI

Vérifier si la liste des pièces de la machine, le document de service, l'emballage retiré ou le dossier de maintenance identifie le composant requis comme H4209W.

Étape 2 : Enregistrer le marquage complet du roulement

Ne fournissez pas seulement « 7001 ». Photographiez ou notez chaque caractère gravé sur le roulement, y compris les préfixes et les suffixes.

Les marquages possibles dans les références disponibles incluent :

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Étant donné que les enregistrements de suffixes complets diffèrent selon les listes disponibles et les documents de pièces, le marquage du roulement retiré doit être considéré comme la référence d'achat principale.

Étape 3 : Confirmer les dimensions

Mesurer ou vérifier :

• Diamètre intérieur : 12 mm.
• Diamètre extérieur : 28 mm.
• Largeur : 8 mm.

Étape 4 : Confirmer l'équipement

Fournir les informations suivantes :

• Marque de la machine.
• Série de la machine.
• Génération de la machine.
• Numéro de module.
• Numéro de série de la machine.
• Position de l'axe.
• Nom de l'assemblage.
• Numéro de pièce existant.

Étape 5 : Confirmer l'arrangement des roulements

Demander à l'ingénieur de maintenance si l'assemblage utilise :

• Un roulement.
• Deux roulements individuels.
• Une paire appariée.
• Arrangement dos à dos.
• Arrangement face à face.
• Support d'extrémité fixe.
• Support d'extrémité flottant.
• Configuration spécifique de précharge ou de bague d'espacement.

Étape 6 : Confirmer la condition requise

Les conditions d'approvisionnement disponibles peuvent inclure :

La condition réelle fournie doit être clairement indiquée dans le devis. « Original », « neuf », « occasion » et « remplacement » ne doivent jamais être supposés à partir du seul numéro de modèle.

Étape 7 : Fournir des photos

Les photos utiles incluent :

• Gravure du roulement.
• Étiquette de l'emballage d'origine.
• Étiquette des pièces FUJI.
• Position installée.
• Ensemble de support de vis à billes.
• Plaque signalétique de la machine.
• Roulement retiré des deux côtés.
• Arrangement de la bague d'espacement, du collier et de l'écrou de blocage.

Étape 8 : Confirmer la quantité

Un schéma de pièces peut montrer deux roulements H4209W dans l'assemblage d'axe Y associé, mais la quantité d'achat doit être confirmée selon le module exact et la portée de la maintenance.

Informations de commande

Veuillez fournir les détails suivants pour un devis rapide et précis :

Emballage et expédition

Les roulements de précision nécessitent une protection soignée contre les chocs, l'humidité, la poussière et la corrosion pendant le transport.

Processus d'emballage standard

1. L'identification du roulement est confirmée.
2. Le roulement est placé dans un emballage intérieur protecteur.
3. Un matériau résistant à l'humidité est ajouté si nécessaire.
4. Le produit est protégé contre les mouvements à l'intérieur de la boîte.
5. L'étiquette extérieure comprend le numéro de pièce et la quantité.
6. Le colis est placé dans un carton d'expédition renforcé.
7. La documentation d'exportation est préparée selon la commande.

Options d'expédition disponibles

• DHL express.
• FedEx express.
• UPS express.
• Fret aérien.
• Fret maritime pour les commandes consolidées.
• Transitaire désigné par le client.
• Compte de coursier client.
• Expédition combinée avec d'autres pièces de rechange SMT.

Recommandations de stockage

• Conserver le roulement dans son emballage protecteur d'origine jusqu'à l'installation.
• Le stocker dans un endroit intérieur propre et sec.
• Éviter l'exposition à la condensation ou aux produits chimiques corrosifs.
• Ne pas placer de produits lourds sur l'emballage du roulement.
• Tenir le produit à l'écart de la poussière métallique et des débris d'usinage.
• Ne pas ouvrir l'emballage inutilement.
• Utiliser des gants propres lors de l'inspection et de l'installation.
• Faire tourner les stocks selon la date de réception.
• Vérifier à nouveau l'état après un stockage prolongé.
• Éviter le contact direct avec les mains nues sur les surfaces de précision.

FAQ

Q1 : H4209W est-il identique à NSK 7001ATYNDBMP5 ?

H4209W est la référence de pièce de rechange FUJI couramment associée à un roulement de précision NSK de la série 7001AT pour les équipements NXT. Certains enregistrements commerciaux utilisent 7001ATYNDBMP5, tandis qu'un enregistrement de liste de pièces indique 7001ATYDBC8P5. Veuillez confirmer le marquage complet sur le roulement retiré avant de commander.

Q2 : Quelles sont les dimensions du roulement H4209W ?

Les dimensions couramment documentées sont un diamètre intérieur de 12 mm, un diamètre extérieur de 28 mm et une largeur de 8 mm. Cependant, les dimensions seules ne suffisent pas pour le remplacement, car la classe de précision, la conception du contact, l'arrangement d'appariement, le type de cage et les suffixes liés à la précharge doivent également être vérifiés.

Q3 : Où ce roulement est-il utilisé dans une machine FUJI NXT ?

Les informations sur les pièces NXT disponibles identifient le H4209W comme un roulement dans un assemblage lié à la vis à billes de l'axe Y. La position d'installation précise peut varier en fonction du module et de la configuration de la machine, les acheteurs doivent donc fournir le modèle de l'équipement, le numéro de module et une photo de l'assemblage.

Q4 : Puis-je utiliser un roulement 7001 standard à la place ?

Un roulement standard avec les mêmes dimensions ne doit pas être installé automatiquement. Le roulement d'origine peut nécessiter une conception à contact oblique spécifique, une classe de précision, une cage, une configuration interne, un arrangement apparié ou une précharge. Comparez toujours le suffixe complet et les exigences de l'application.

Q5 : Quelles informations sont nécessaires avant le devis ?

Veuillez envoyer H4209W, le marquage complet du roulement NSK, la quantité requise, le modèle de la machine, le numéro de série de la machine, la position installée, la condition requise et des photos claires. Ces détails permettent au fournisseur de vérifier la compatibilité et d'éviter les retards causés par des informations de suffixe incomplètes.

Contactez-nous

Vous recherchez le roulement de précision FUJI H4209W NSK 7001AT pour un projet de maintenance de l'axe Y NXT ?

Envoyez-nous le marquage du roulement, le modèle de la machine, la quantité requise, la condition préférée et la destination de livraison. Notre équipe vérifiera la spécification disponible, l'état du stock, les exigences d'emballage et l'option d'expédition avant le devis.

SMT PARTS SUPPLY LTD. fournit des pièces de rechange pour machines SMT, des composants de chargeurs, des roulements, des moteurs, des capteurs, des cartes de contrôle, des buses, des filtres et des solutions de maintenance pour les clients de la fabrication électronique dans le monde entier.

Nous prenons en charge :

• Vérification rapide des numéros de pièce.
• Confirmation de produit basée sur photo.
• Options de condition neuve et de remplacement.
• Exigences de maintenance d'urgence.
• Commandes en petite quantité et par lots.
• Expéditions combinées de pièces de rechange SMT.
• Livraison express internationale.
• Communication technique avant expédition.
• Emballage d'exportation protecteur.
• Support d'approvisionnement de pièces de rechange à long terme.

Pour un service précis, veuillez inclure H4209W, 7001ATYNDBMP5 ou le marquage complet réel, 12 × 28 × 8 mm, et application axe Y FUJI NXT dans votre demande.

Déclaration de marque et de compatibilité

FUJI, NXT, NSK et les noms de modèles associés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. Ils sont utilisés uniquement pour identifier la compatibilité et l'application du produit. SMT PARTS SUPPLY LTD. est un fournisseur indépendant de pièces de rechange et ne prétend aucune affiliation avec l'équipement d'origine ou les fabricants de roulements, sauf confirmation écrite spécifique.
